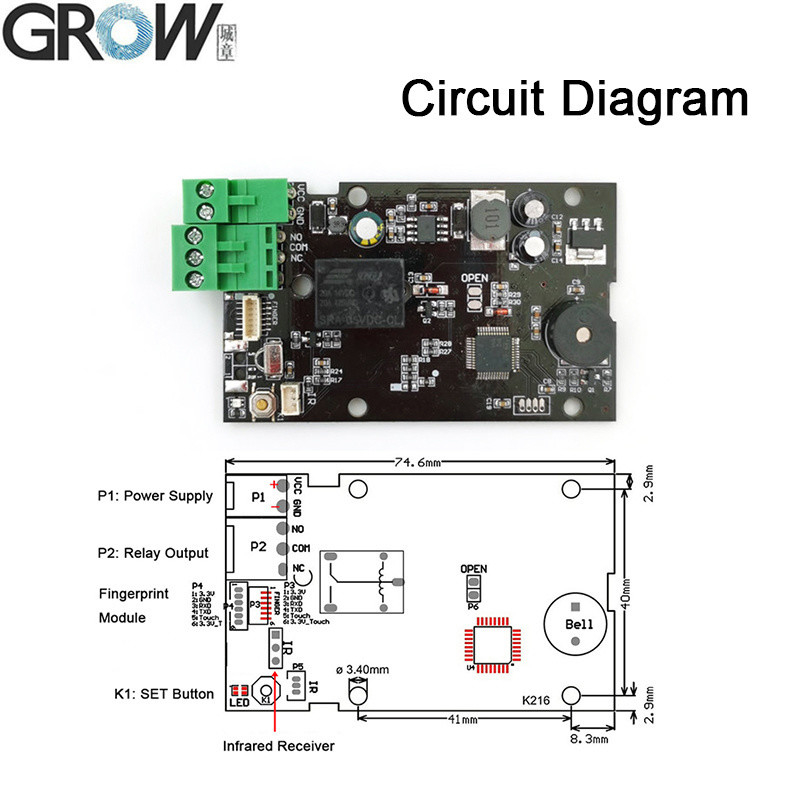

तकनीकी मापदंड
DC10-30V, रिले आउटपुट, जॉग मोड ((0.5s-99s) /इग्निशन मोड/स्वयं-लॉकिंग मोड।
SET बटन या रिमोट कंट्रोल द्वारा प्रबंधित ((विभिन्न तीन डेटाबेस में फिंगरप्रिंट जोड़ें/हटाएं, रिले समय बदलें आदि)
·आउटपुटः रिले ((अधिकतम. वर्तमानः 10A)
·फिंगरप्रिंट क्षमताः200 टुकड़े
रिले फ़ंक्शनःजॉग मोड ((0.5s-99s) /इग्निशन मोड/स्वयं-लॉकिंग मोड
ऑपरेशन निर्देश
1. सेट बटनः
1.1 संक्षिप्त रूप से SET बटन दबाएं,सिस्टम रजिस्टर स्थिति में और संकेतक प्रकाश तेजी से चमकता है, प्रत्येक फिंगरप्रिंट के लिए कई बार दबाएं, संगीत सुनने पर फिंगरप्रिंट रजिस्टर सफल होता है।
फिंगरप्रिंट लगातार पंजीकृत किया जा सकता है जब सिस्टम रजिस्टर राज्य में है; अगर कोई जरूरत नहीं है फिंगरप्रिंट जोड़ने के लिए अधिक, कुछ सेकंड प्रतीक्षा.(डिफ़ॉल्ट रूप से यह फिंगरप्रिंट डेटाबेस 1 में सहेजा जाएगा,जब वर्तमान डेटाबेस भरा हुआ हो, यह स्वचालित रूप से अगले डेटाबेस में सहेजा जाता है)
1.2 जब वापस कारखाने डिफ़ॉल्ट करने के लिए, दबाएँ सेट बटन जब तक सुनने "डीआई" लंबे बीप और
संगीत का अर्थ है कि आरंभिकरण सफल हुआ है
2रिमोट कंट्रोल:

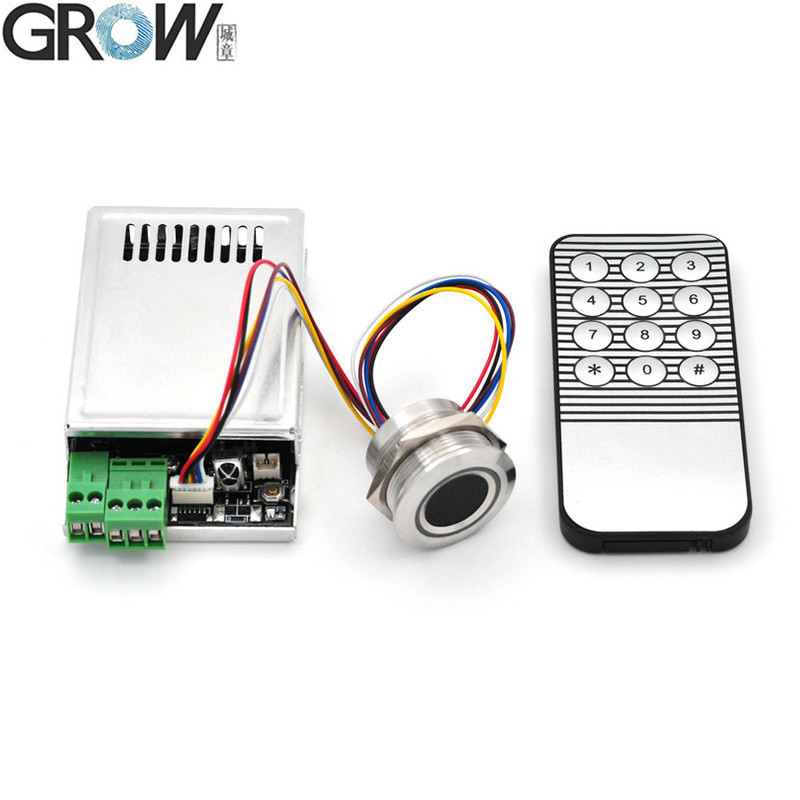

रिमोट कंट्रोल का उपयोग करते समय, कृपया पहले जागने के लिए मॉड्यूल को स्पर्श करें।

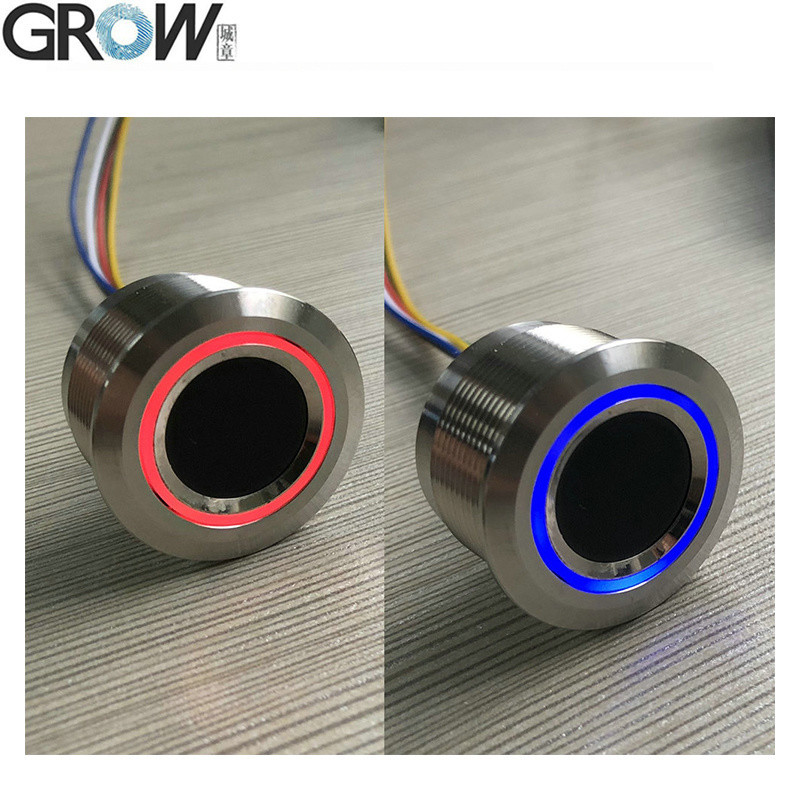

2.1 नीले रंग के संकेत के प्रकाश का अर्थ है कि कार्यक्रम में संकेत दिया गया है, संगीत का अर्थ है कि ऑपरेशन सफल रहा है
डिफ़ॉल्ट पासवर्डः 123456, पासवर्ड की लंबाईः 6 अंक
2.2 पासवर्ड बदलें:*पासवर्ड*1*नया पासवर्ड*नया पासवर्ड दबाएँ#
2.3 फिंगरप्रिंट रजिस्टर करें:*पासवर्ड*2*डेटाबेस(1-5)# दबाएँ, *बटन दबाएँ या कुछ सेकंड प्रतीक्षा करते समय रजिस्टर स्थिति में फिंगरप्रिंट छोड़ें.
उदाहरण के लिएःडेटाबेस में पंजीकरण 3: *पासवर्ड*2*3# दबाएँ
2.4. फिंगरप्रिंट मिटाएँः*पासवर्ड*3*डेटाबेस ((1-5) # दबाएँ
उदाहरण के लिएःडेटाबेस 3 में मिटाएँः *पासवर्ड*3*3# दबाएँ
2.5रिले समय को जॉग मोड में सेट करें:*पासवर्ड* 4* समय दबाएँ ((0.5s-99s) #
उदाहरण के लिएःसेट 0.5s: *पासवर्ड*4*00# दबाएं
उदाहरण के लिएःसेट 1s: *पासवर्ड*4*01# दबाएं
उदाहरण के लिएःसेट 5s: *पासवर्ड*4*05# दबाएं
उदाहरण के लिएःसेट 99s: *पासवर्ड* 4*99# दबाएं
2.6कार्य मोड सेट करना:
जॉग मोडः *पासवर्ड*5*1# दबाएँ
इग्निशन मोडः *पासवर्ड*5*2# दबाएँ
स्व-लॉकिंग मोडः *पासवर्ड*5*3# दबाएँ
2.7. स्टैंडबाय मोड का चयनः
स्टैंडबाय मोड चालू: *पासवर्ड*6*0# दबाएँ
स्टैंडबाय मोड बंदः *पासवर्ड*6*1# दबाएं
2.8फ़ैक्टरी मोड पर वापसः*पासवर्ड* 7*पासवर्ड# दबाएँ
2.9. पासवर्ड का उपयोग करनाःदबाएँ *पासवर्ड और रिले बंद, दबाएँ # और रिले खोला
नोटः किसी भी फिंगरप्रिंट का उपयोग फैक्टरी स्थिति में किया जा सकता है, लेकिन फिंगरप्रिंट पंजीकृत होने के बाद फ़ंक्शन अमान्य हो जाएगा।

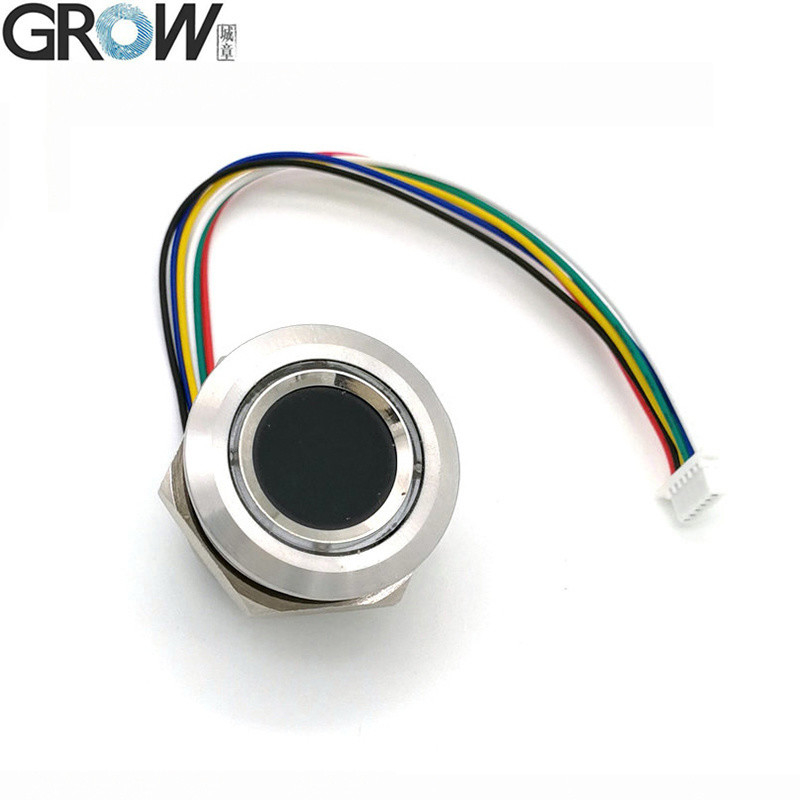

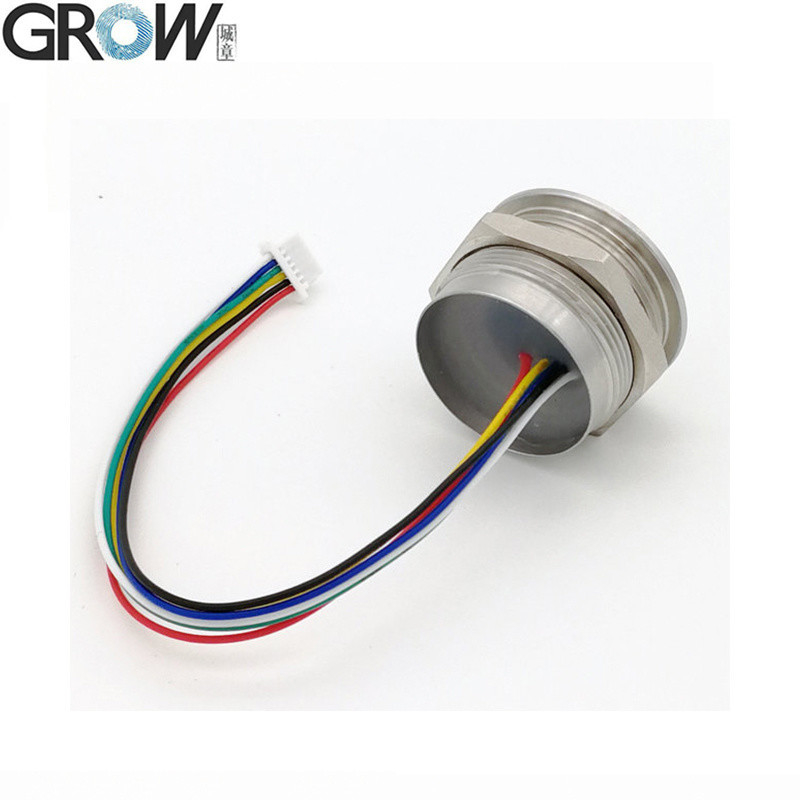

R503 विनिर्देश
| मॉडल |
R503 |
| प्रकार |
क्षमतात्मक फिंगरप्रिंट मॉड्यूल |
| इंटरफेस |
यूएआरटी (टीटीएल) |
| संकल्प |
508 डीपीआई |
| वोल्टेज |
डीसी 3.3V |
| फिंगरप्रिंट क्षमता |
200 |
| सेंसर सरणी |
192*192 पिक्सेल |
| कार्य करंट |
20mA |
| स्टैंडबाय वर्तमान |
विशिष्ट स्पर्श स्टैंडबाय वोल्टेजः 3.3V, औसत वर्तमानः 2uA |
| फिंगरप्रिंट मॉड्यूल का बाहरी आकार |
व्यास 28 (मिमी) |
| फिंगरप्रिंट मॉड्यूल का आंतरिक आकार |
व्यास 23.5 (मिमी) |
| फिंगरप्रिंट मॉड्यूल की ऊंचाई |
19 (मिमी) |
| प्रभावी संग्रह क्षेत्र |
व्यास 15.5 (मिमी) |

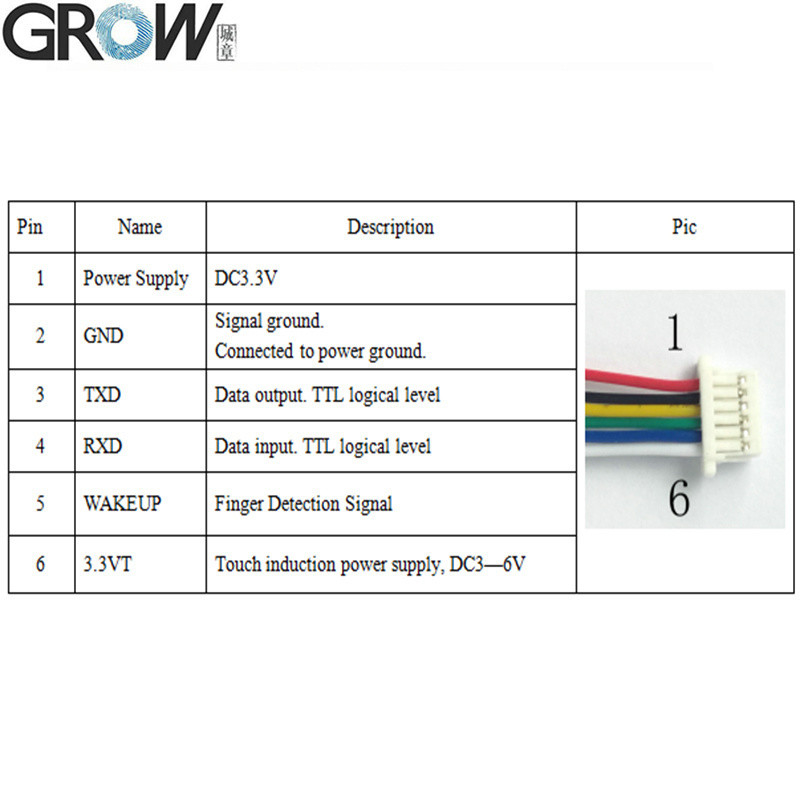

| कनेक्टर |
SH 1.0-6Pin |
| एलईडी नियंत्रण |
हाँ |
| एलईडी रंग |
नीला और लाल |
| स्कैनिंग गति |
< 0.2 सेकंड |
| सत्यापन गति |
< 0.3 सेकंड |
| मेल खाने की विधि |
1:1; 1:एन |
| एफआरआर |
≤ 1% |
| FAR |
≤0.001% |
| कार्य वातावरण |
-20C --- 60C |
| कार्य आर्द्रता |
10-85% |
| अस्थिर क्षमता |
15 केवी |
| घर्षण प्रतिरोध की तीव्रता |
1 मिलियन बार |
| संचार बाउड दर (UART): |
(9600 × एन) बीपीएस जहां एन = 1 ~ 12 ((डिफ़ॉल्ट एन = 6, यानी 57600 बीपीएस) |
फाइलें
·Arduino, Android,.Net, Windows आदि के लिए निःशुल्क संदर्भ SDK फ़ाइलें प्रदान करें।·उपयोगकर्ता मैनुअल प्रदान करें R503 Youtube पर परीक्षण कार्यक्रम संचालन वीडियो प्रदर्शित करेंःhttps://youtu.be/eD2xtwCWOmQ
