ग्रो K202 DC12V फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड

विस्तार जानकारी
Screen: as Picture Communication Interface: RS232
Fingerprint Capacity: 120 Power Supply: DC 12V
Stand-by Current for Control Board: 15ua Size: 64.4*25.4mm
Output: Relay(Max. Current:10A) Transport Package: Standard Export Carton Package
Specification: Power supply: DC 12V Trademark: GROW
Origin: China HS Code: 8471609000
Supply Ability: 5000 Package Size: 13.00cm * 8.00cm * 9.00cm
Package Gross Weight: 0.100kg Lead Time: 5 days (1 - 100 Pieces) To be negotiated ( > 100 Pieces)
Voice Service: Without Voice Service Clock: Without Clock
Color: as Picture Samples: US$ 7.5/Piece 1 Piece(Min.Order) |
Customization: Available | Customized Request Shipping Cost: about shipping cost and estimated delivery time.
Payment Method: Initial Payment Full Payment Currency: US$
Return&refunds: You can apply for a refund up to 30 days after receipt of the products.

उत्पाद विवरण

ग्रो K202 DC12V फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 0

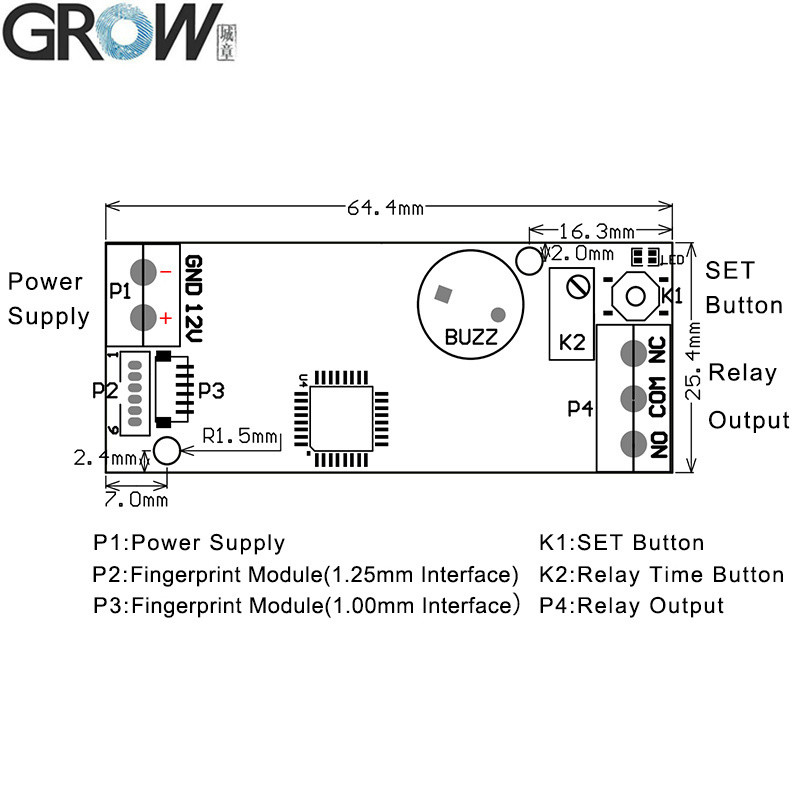

तकनीकी मापदंड

·पी1: बिजली की आपूर्तिःDC12V
·आउटपुटः रिले ((अधिकतम. वर्तमान:10A)
·स्टैंडबाय करंटः 15uA
·फिंगरप्रिंट क्षमताः 120 टुकड़े
आकारः 64.4*25.4 मिमी
·P2: MX 1.0mm अंतरिक्ष 6 पिन फिंगरप्रिंट मॉड्यूल ((R502-A,R502-F,R502-AW,R503,R503-M22 कनेक्ट कर सकते हैं)

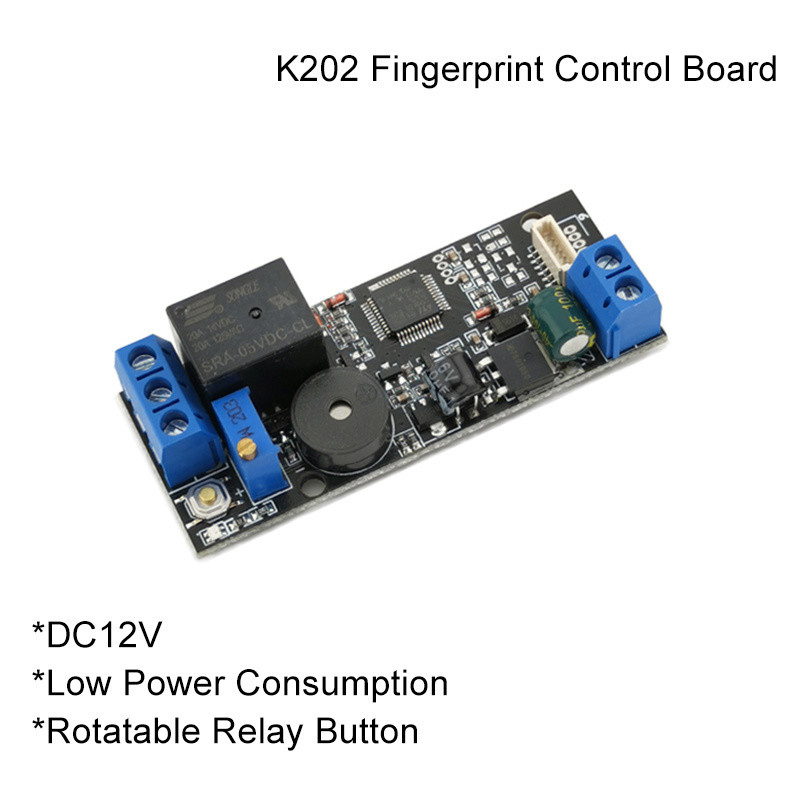

K202 को कम बिजली की खपत के लिए डिज़ाइन किया गया है, बिजली की आपूर्ति DC12V है, रिले का समय बटन को घुमाकर समायोजित किया जा सकता है, रिले का समयः 0.5-13 सेकंड।
फिंगरप्रिंट रजिस्टर करना बहुत आसान है, फिंगरप्रिंट रजिस्टर करने के लिए बस SET बटन दबाएं और फैक्ट्री डिफ़ॉल्ट पर वापस जाने के लिए SET बटन को लंबे समय तक दबाएं।


ऑपरेशन निर्देश

1.SET बटनः
SET बटन को कुछ ही समय में दबाएं,नीली संकेतक रोशनी तेजी से चमकती है और सिस्टम रजिस्टर स्थिति में है, फिंगरप्रिंट संग्रह क्षेत्र पर उंगली रखें, संगीत सुनने पर फिंगरप्रिंट रजिस्टर सफल है।फिंगरप्रिंट लगातार पंजीकृत किया जा सकता है जब सिस्टम रजिस्टर राज्य में है; यदि फिंगरप्रिंट जोड़ने की आवश्यकता नहीं है, तो कुछ सेकंड प्रतीक्षा करें।
2.फैक्टरी डिफ़ॉल्ट पर वापसः
"डीआई" लंबे बीप और संगीत सुनने तक SET बटन दबाएं, इसका मतलब है कि आरंभिकरण ऑपरेशन सफल है।
3रिले समय सेट करें:

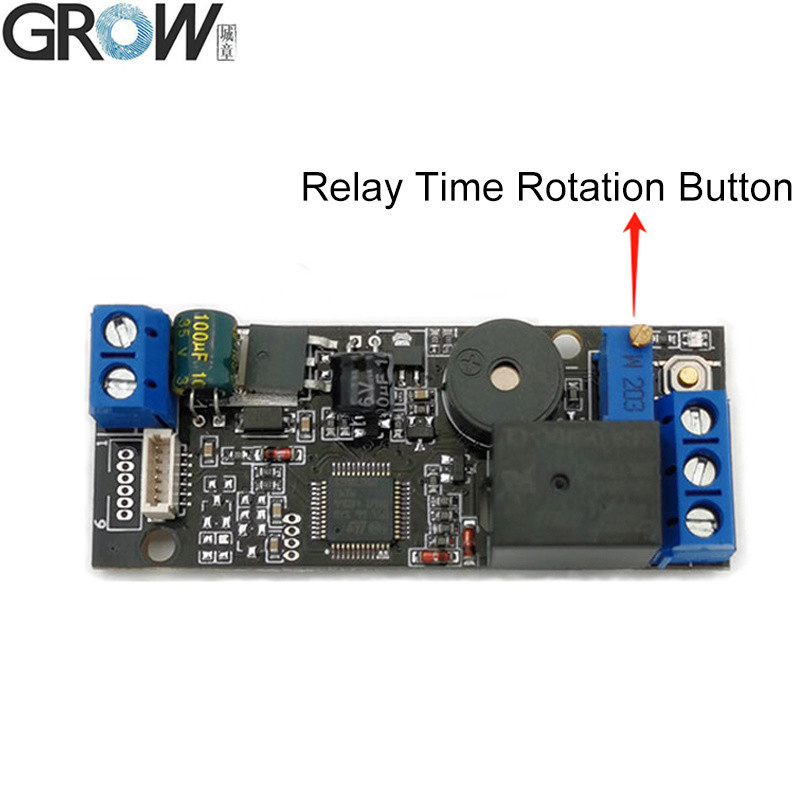

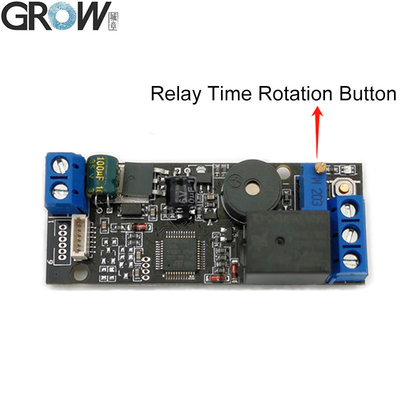

रिले के समापन समय को 0.5 से 13 सेकंड तक सेट करने के लिए K2 घुमाएं। रिले संपर्क आउटपुट, स्विच सिग्नल, कोई वोल्टेज आउटपुट नहीं है।
4उपयोगः
फिंगरप्रिंट पास होने के बाद रिले बंद हो जाता है, और बंद होने का समय K2 द्वारा निर्धारित किया जाता है।

नोटः1. सभी संकेत दीपक स्टैंडबाय स्थिति में बंद हैं, और रोशनी काम की स्थिति में चालू हैं;
2. किसी भी फिंगरप्रिंट का उपयोग फैक्टरी स्थिति में किया जा सकता है, लेकिन फिंगरप्रिंट पंजीकृत होने के बाद फ़ंक्शन अमान्य हो जाएगा.


K202 का उपयोग R502-A,R502-F,R502-AW,R503,R503-M22 फिंगरप्रिंट मॉड्यूल के साथ किया जा सकता है

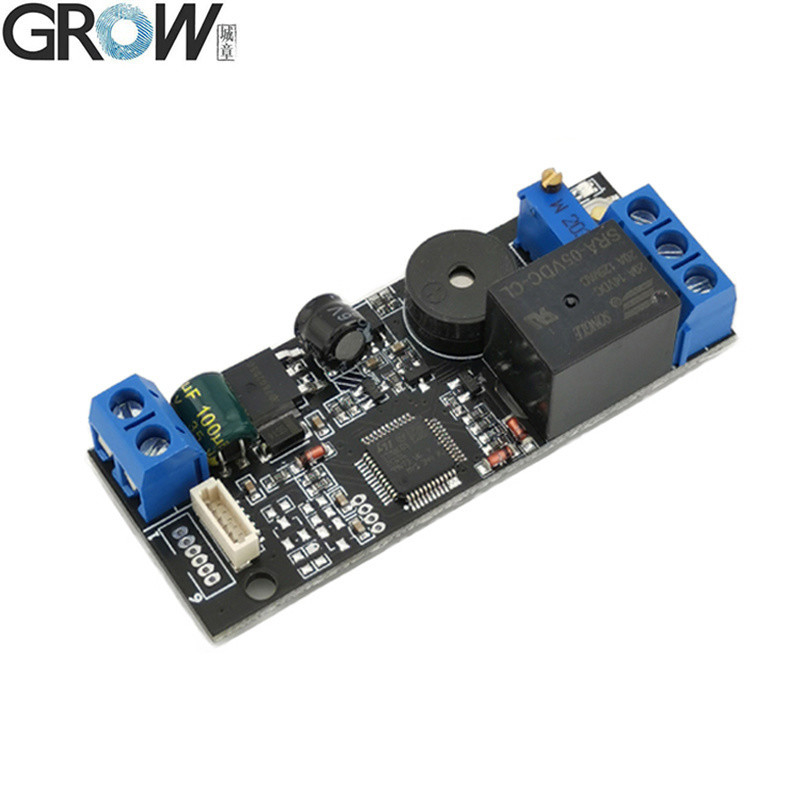

ग्रो K202 DC12V फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 1

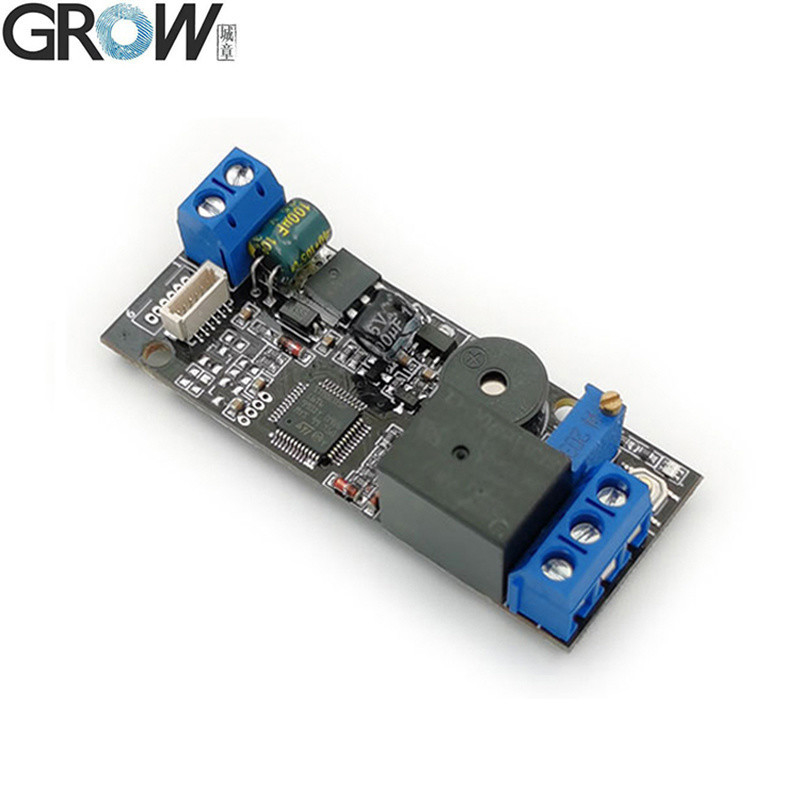

ग्रो K202 DC12V फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 2ग्रो K202 DC12V फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 3

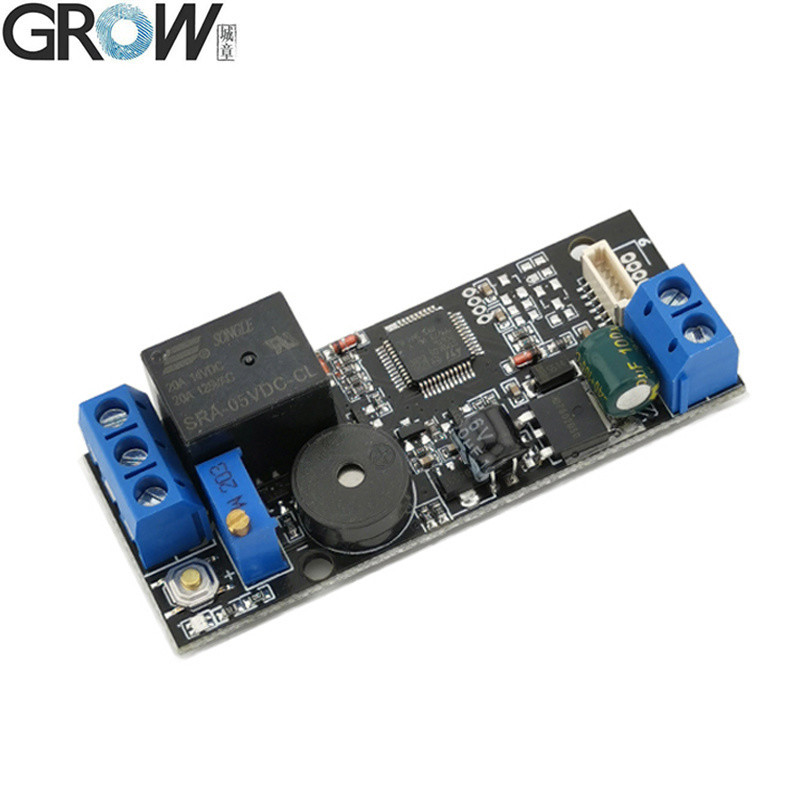

ग्रो K202 DC12V फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 4ग्रो K202 DC12V फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 5ग्रो K202 DC12V फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 6ग्रो K202 DC12V फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 7


ग्रो K202 DC12V फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 8ग्रो K202 DC12V फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 9ग्रो K202 DC12V फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 10
ग्रो K202 DC12V फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 11
