प्रशासक/उपयोगकर्ता फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड के साथ ग्रो K220 DC10-24V दो रिले

विस्तार जानकारी
मॉडल नं.: के220 स्क्रीन: चित्र के जैसे
संचार इंटरफ़ेस: आरएस232, यूएसबी, टीसीपी/आईपी फिंगरप्रिंट क्षमता: 200
विद्युत आपूर्ति: डीसी 10V--24V स्टैंडबाय करंट: <10mA
आउटपुट: रिले (अधिकतम धारा:10A) परिवहन पैकेज: मानक निर्यात दफ़्ती पैकेज
विनिर्देश: बिजली आपूर्ति: डीसी 10V--24V ट्रेडमार्क: बढ़ना
उत्पत्ति: चीन एचएस कोड: 8471609000
आपूर्ति की क्षमता: 5000 आवाज सेवा: बिना आवाज़ सेवा के
घड़ी: बिना घड़ी के रंग: चित्र के जैसे
नमुने: यूएस$ 10/टुकड़ा 1 टुकड़ा (न्यूनतम ऑर्डर) | अनुकूलन: उपलब्ध -- अनुकूलित अनुरोध
शिपिंग लागत: शिपिंग लागत और अनुमानित डिलीवरी समय के बारे में। भुगतान विधि: प्रारंभिक भुगतान पूर्ण भुगतान
मुद्रा: अमेरिकी डॉलर$ वापसी एवं धनवापसी: आप उत्पाद प्राप्त होने के 30 दिन बाद तक रिफंड के लिए आवेदन कर सकते हैं।

उत्पाद विवरण

प्रशासक/उपयोगकर्ता फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड के साथ ग्रो K220 DC10-24V दो रिले 0

तकनीकी मापदंड

·पावर सप्लाईः DC10V--24V
·स्टैंडबाय मोड में वर्तमानः <10mA
·आउटपुटः रिले ((अधिकतम. वर्तमानः 10A)
·फिंगरप्रिंट क्षमताः 200 टुकड़े
रिले का समयः 0.5 से 60 से अधिक या 60 से अधिक - सामान्य रूप से खुले मोड में-फिंगर-रिले को दबाएं-खुला, फिर से-रिले को दबाएं-बंद


ऑपरेशन निर्देश

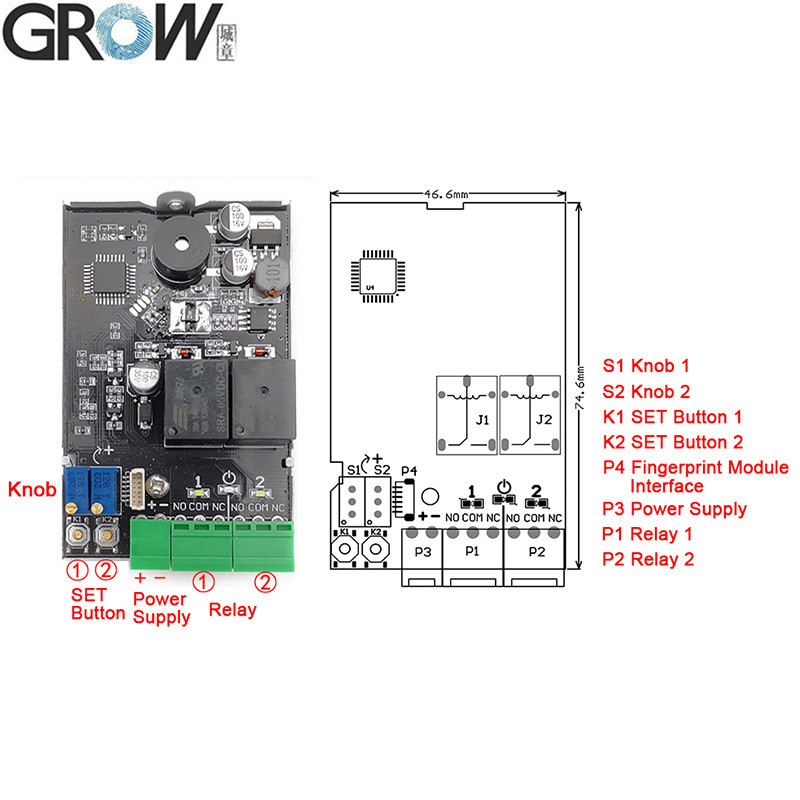

1.SET बटन ((K1-K2)
1.1 रजिस्टर प्रशासक फिंगरप्रिंटःसिस्टम में रजिस्टर व्यवस्थापक की स्थिति और नीले प्रकाश संकेतक तेजी से फ्लैश,एक ही उंगली कई बार उंगली के निशान संग्रह क्षेत्र में जब तक संगीत सुनने का मतलब उंगली के निशान पंजीकरण सफल. फिंगरप्रिंट लगातार पंजीकृत किया जा सकता है. यदि कोई जरूरत नहीं जोड़ने के लिए फिंगरप्रिंट, बाहर निकलने के लिए कुछ सेकंड प्रतीक्षा.


1.2 फिंगरप्रिंट मिटाएं:
1.2.1 एकल रिले स्थिति के फिंगरप्रिंट को हटा दें:सम्बद्ध SET बटन को लंबे समय तक दबाएं,नीले रंग की सूचक रोशनी तेजी से फ्लैश करें,दीर्घ "Di" बीप सुनें,फिंगर को ढीला करें,रिले सूचक प्रकाश और संगीत सुनने, का मतलब है कि व्यवस्थापक और उपयोगकर्ता के फिंगरप्रिंट का स्थान हटा दिया जाता है;
1.2.2 रिले की स्थिति के सभी फिंगरप्रिंट हटाएँ ((फैक्टरी डिफ़ॉल्ट पर वापस जाएं): दो बार लंबे समय तक "डीआई" बीप सुनने के लिए किसी भी SET बटन को लंबे समय तक दबाएं, उंगली को ढीला करें, सभी संकेतक लाइट चालू करें,आरंभिकरण ऑपरेशन सफल होता है,फैक्टरी डिफ़ॉल्ट पर वापस।

2. उपयोगकर्ता फिंगरप्रिंट रजिस्टर करें: संगीत और नीले संकेतक प्रकाश तेजी से चमकने तक लगभग 10 सेकंड के लिए व्यवस्थापक फिंगरप्रिंट दबाएं, जिसका अर्थ है उपयोगकर्ता फिंगरप्रिंट जोड़ सकते हैं।एक ही उपयोगकर्ता उंगली कई बार उंगली के निशान संग्रह क्षेत्र में जब तक संगीत सुनने का मतलब है उंगली के निशान पंजीकरण सफल. फिंगरप्रिंट लगातार पंजीकृत किया जा सकता है. यदि फिंगरप्रिंट जोड़ने की कोई आवश्यकता नहीं है, तो बाहर निकलने के लिए कुछ सेकंड प्रतीक्षा करें. (नोटःउपयोगकर्ता के फिंगरप्रिंट के भंडारण स्थान प्रशासक के फिंगरप्रिंट के भंडारण स्थान पर निर्भर करता है; यदि प्रशासक का फिंगरप्रिंट एक ही समय में नंबर 1 और नंबर 2 में संग्रहीत किया जाता है, तो उपयोगकर्ता का फिंगरप्रिंट डिफ़ॉल्ट रूप से नंबर 1 में संग्रहीत किया जाएगा।)

3.उपयोगकर्ता फिंगरप्रिंट मिटाएं: "Di-" और संगीत सुनने तक लगभग 20 सेकंड तक व्यवस्थापक फिंगरप्रिंट दबाएं, इसका मतलब है कि इस स्थान पर उपयोगकर्ता के फिंगरप्रिंट मिटा दिए जाते हैं. (नोटःउपयोगकर्ता के फिंगरप्रिंट के हटाने का स्थान व्यवस्थापक के फिंगरप्रिंट के भंडारण स्थान पर निर्भर करता हैयदि व्यवस्थापक के फिंगरप्रिंट को एक ही समय में नंबर 1 और नंबर 2 में संग्रहीत किया जाता है, तो नंबर 1 में उपयोगकर्ता के फिंगरप्रिंट डिफ़ॉल्ट रूप से हटा दिए जाएंगे।

4रिले का समय सेट करें: रिले के बंद होने का समय 0.5 से 60 सेकंड तक सेट करने के लिए S1 या S2 घुमाएं। 60 सेकंड से अधिक होने पर यह सामान्य रूप से खुली स्थिति में सामान्य रूप से बंद हो जाएगा,रिले जब फिंगरप्रिंट पारित किया संचालित, और फिर रिले जारी किया जब फिंगरप्रिंट फिर से पारित किया, रिले संचालित और परिपत्र रूप से जारी किया। रिले संपर्क आउटपुट है, स्विच सिग्नल, कोई वोल्टेज आउटपुट।

5.उपयोगःउंगली दबाएं,फिंगरप्रिंट पास होने के बाद रिले बंद हो जाता है, और बंद होने का समय S1 या S2 द्वारा निर्धारित किया जाता है।


नोटः
1. सभी संकेत दीपक स्टैंडबाय स्थिति में बंद हैं, और रोशनी काम की स्थिति में चालू हैं;
2यदि आप सामान्य रूप से खुले मोड में मॉड्यूल सूचक प्रकाश को बंद करना चाहते हैं, तो तीन बार लंबे "डीआई" बीप सुनने के लिए किसी भी SET बटन को लंबे समय तक दबाएं। खोलने के लिए इस क्रिया को दोहराएं।

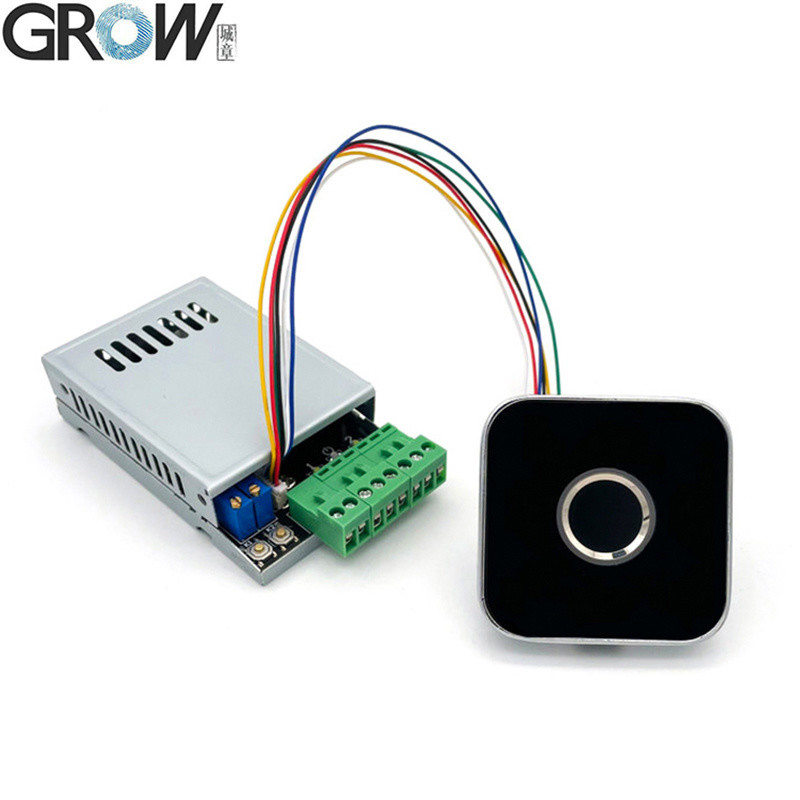

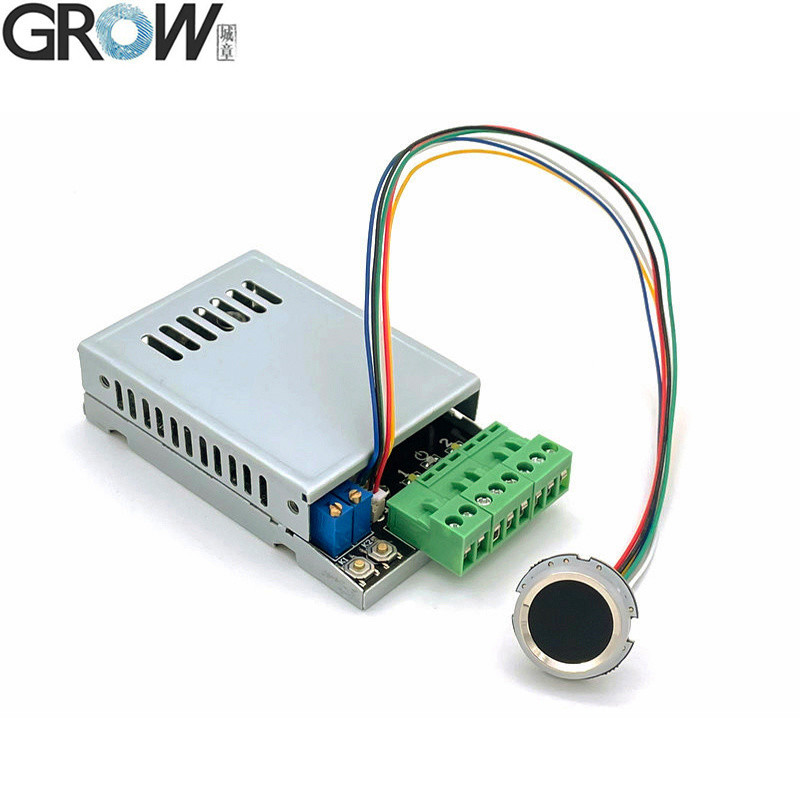

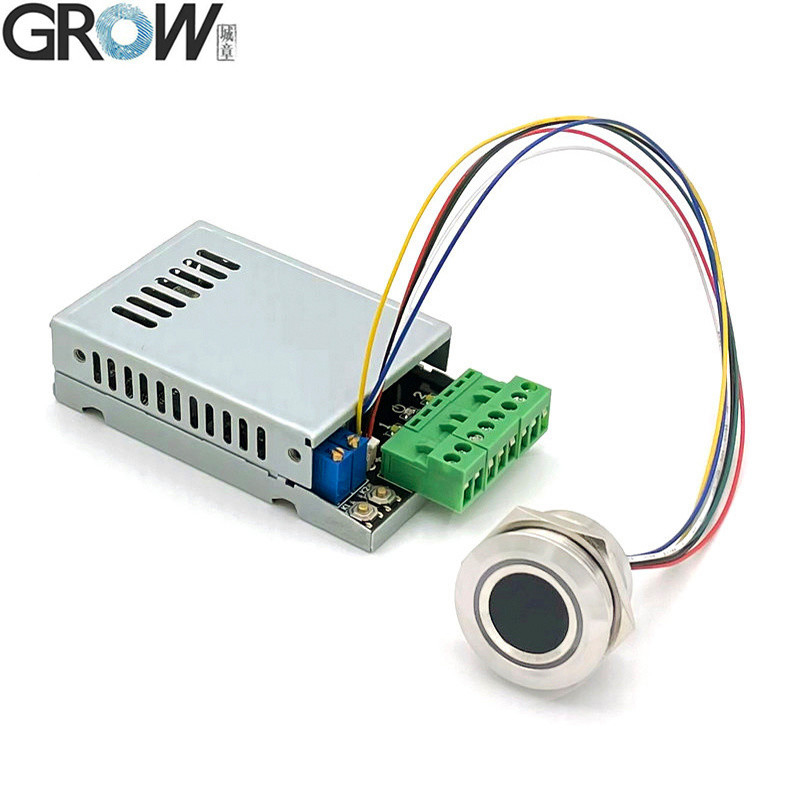

K220 का उपयोग R502,R502-A,R502-AW,R503 फिंगरप्रिंट मॉड्यूल के साथ किया जा सकता है





प्रशासक/उपयोगकर्ता फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड के साथ ग्रो K220 DC10-24V दो रिले 1
प्रशासक/उपयोगकर्ता फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड के साथ ग्रो K220 DC10-24V दो रिले 2प्रशासक/उपयोगकर्ता फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड के साथ ग्रो K220 DC10-24V दो रिले 3प्रशासक/उपयोगकर्ता फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड के साथ ग्रो K220 DC10-24V दो रिले 4प्रशासक/उपयोगकर्ता फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड के साथ ग्रो K220 DC10-24V दो रिले 5प्रशासक/उपयोगकर्ता फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड के साथ ग्रो K220 DC10-24V दो रिले 6प्रशासक/उपयोगकर्ता फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड के साथ ग्रो K220 DC10-24V दो रिले 7

प्रशासक/उपयोगकर्ता फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड के साथ ग्रो K220 DC10-24V दो रिले 8प्रशासक/उपयोगकर्ता फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड के साथ ग्रो K220 DC10-24V दो रिले 9प्रशासक/उपयोगकर्ता फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड के साथ ग्रो K220 DC10-24V दो रिले 10
प्रशासक/उपयोगकर्ता फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड के साथ ग्रो K220 DC10-24V दो रिले 11
