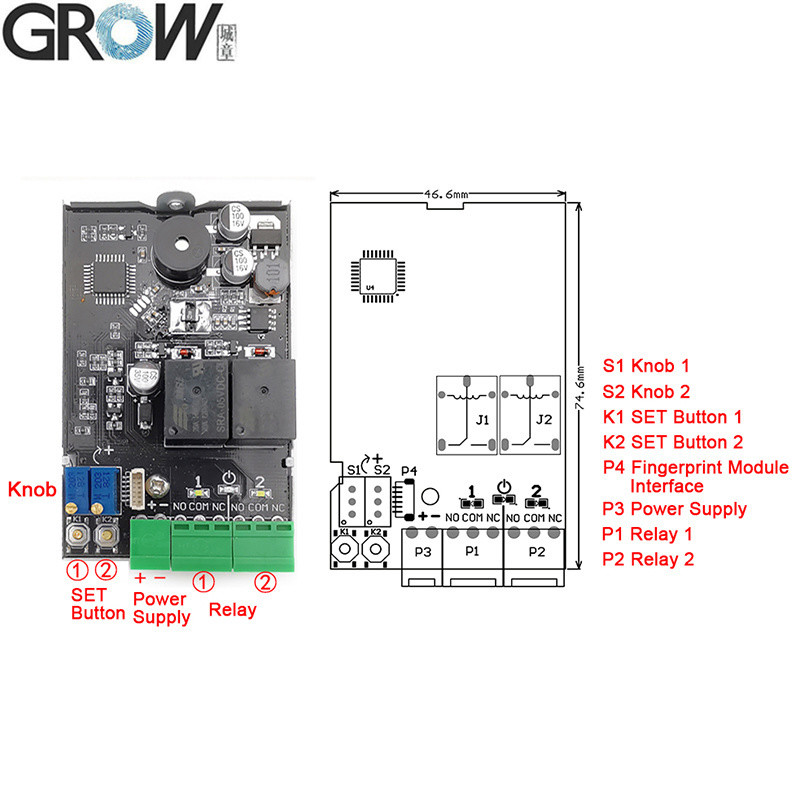

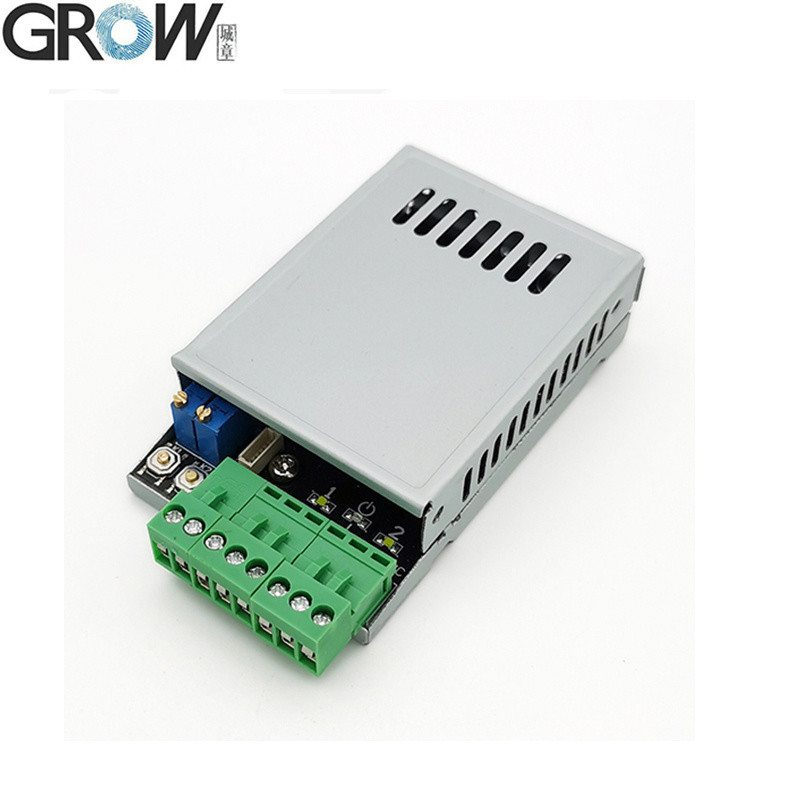

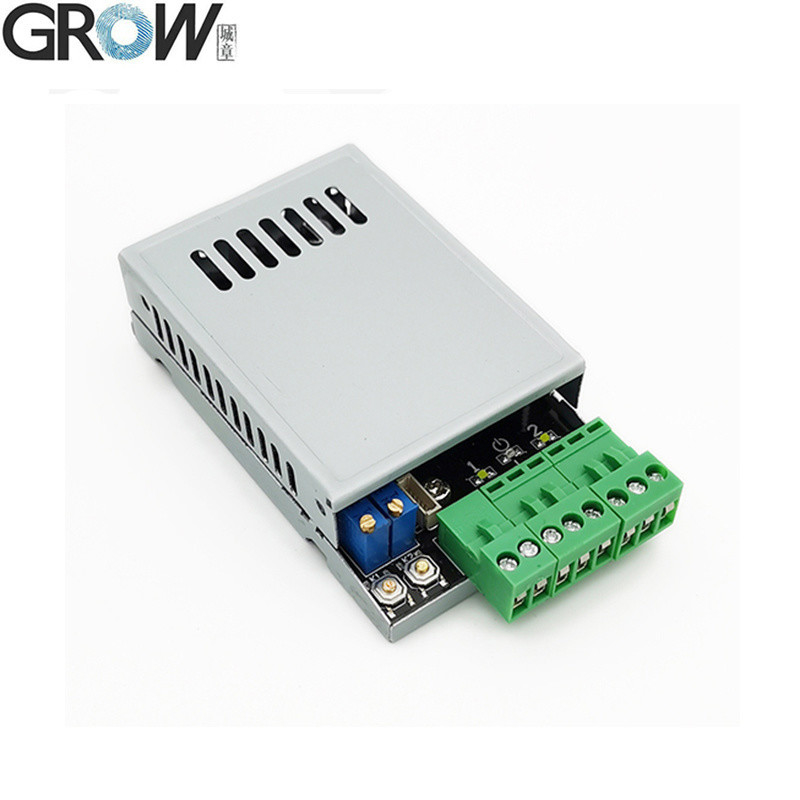

तकनीकी मापदंड
·पी1: बिजली की आपूर्तिःDC10V--30V
·P2: आउटपुटः रिले ((अधिकतम. वर्तमानः 10A)
P3: MX 1.0-6P फिंगरप्रिंट मॉड्यूल (R502,R502-A,R503 कनेक्ट कर सकते हैं)
·P4: MX 1.25-6P फिंगरप्रिंट मॉड्यूल (R300,R301T,R302,R303,R303T,R305,R306,R307,R501 कनेक्ट कर सकते हैं)
·स्टैंडबाय करंट:6mA ((DC12V)
·फिंगरप्रिंट क्षमताः 300 टुकड़े
ऑपरेशन निर्देश
1.SET बटन ((K1-K2)
1.1 रजिस्टर प्रशासक फिंगरप्रिंटःसिस्टम में रजिस्टर व्यवस्थापक की स्थिति और नीले प्रकाश संकेतक तेजी से फ्लैश,एक ही उंगली कई बार उंगली के निशान संग्रह क्षेत्र में जब तक संगीत सुनने का मतलब उंगली के निशान पंजीकरण सफल. फिंगरप्रिंट लगातार पंजीकृत किया जा सकता है. यदि कोई जरूरत नहीं फिंगरप्रिंट जोड़ने के लिए, बाहर निकलने के लिए कुछ सेकंड इंतजार.
1.2 फिंगरप्रिंट मिटाएं:
1.2.1 एकल रिले स्थिति के फिंगरप्रिंट को हटा दें:सम्बद्ध SET बटन को लंबे समय तक दबाएं,नीले रंग की सूचक रोशनी तेजी से फ्लैश करें,दीर्घ "Di" बीप सुनें,फिंगर को ढीला करें,रिले सूचक प्रकाश और संगीत सुनने, का मतलब है कि व्यवस्थापक और उपयोगकर्ता के फिंगरप्रिंट का स्थान हटा दिया जाता है;
1.2.2 रिले की स्थिति के सभी फिंगरप्रिंट हटाएँ ((फैक्टरी डिफ़ॉल्ट पर वापस जाएं): दो बार लंबे समय तक "डीआई" बीप सुनने के लिए किसी भी SET बटन को लंबे समय तक दबाएं, उंगली को ढीला करें, सभी संकेतक लाइट चालू करें,आरंभिकरण ऑपरेशन सफल होता है,फैक्टरी डिफ़ॉल्ट पर वापस।
2. उपयोगकर्ता फिंगरप्रिंट रजिस्टर करें: संगीत और नीले संकेतक प्रकाश तेजी से चमकने तक लगभग 10 सेकंड के लिए व्यवस्थापक फिंगरप्रिंट दबाएं, जिसका अर्थ है उपयोगकर्ता फिंगरप्रिंट जोड़ सकते हैं।एक ही उपयोगकर्ता उंगली कई बार उंगली के निशान संग्रह क्षेत्र में जब तक संगीत सुनने का मतलब है उंगली के निशान पंजीकरण सफल. फिंगरप्रिंट लगातार पंजीकृत किया जा सकता है. यदि फिंगरप्रिंट जोड़ने की कोई आवश्यकता नहीं है, तो बाहर निकलने के लिए कुछ सेकंड प्रतीक्षा करें. (नोटःउपयोगकर्ता के फिंगरप्रिंट के भंडारण स्थान प्रशासक के फिंगरप्रिंट के भंडारण स्थान पर निर्भर करता है; यदि प्रशासक का फिंगरप्रिंट एक ही समय में नंबर 1 और नंबर 2 में संग्रहीत किया जाता है, तो उपयोगकर्ता का फिंगरप्रिंट डिफ़ॉल्ट रूप से नंबर 1 में संग्रहीत किया जाएगा।)
3.उपयोगकर्ता फिंगरप्रिंट मिटाएं: "Di-" और संगीत सुनने तक लगभग 20 सेकंड तक व्यवस्थापक फिंगरप्रिंट दबाएं, इसका मतलब है कि इस स्थान पर उपयोगकर्ता के फिंगरप्रिंट मिटा दिए जाते हैं. (नोटःउपयोगकर्ता के फिंगरप्रिंट के हटाने का स्थान व्यवस्थापक के फिंगरप्रिंट के भंडारण स्थान पर निर्भर करता हैयदि व्यवस्थापक के फिंगरप्रिंट को एक ही समय में नंबर 1 और नंबर 2 में संग्रहीत किया जाता है, तो नंबर 1 में उपयोगकर्ता के फिंगरप्रिंट डिफ़ॉल्ट रूप से हटा दिए जाएंगे।
4रिले का समय सेट करें: रिले के बंद होने का समय 0.5 से 60 सेकंड तक सेट करने के लिए S1 या S2 घुमाएं। 60 सेकंड से अधिक होने पर यह सामान्य रूप से खुली स्थिति में सामान्य रूप से बंद हो जाएगा,रिले जब फिंगरप्रिंट पारित किया संचालित, और फिर रिले जारी किया जब फिंगरप्रिंट फिर से पारित किया, रिले संचालित और परिपत्र रूप से जारी किया। रिले संपर्क आउटपुट है, स्विच सिग्नल, कोई वोल्टेज आउटपुट।
5.उपयोगःउंगली दबाएं,फिंगरप्रिंट पास होने के बाद रिले बंद हो जाता है, और बंद होने का समय S1 या S2 द्वारा निर्धारित किया जाता है।
नोटः
1. सभी संकेत दीपक स्टैंडबाय स्थिति में बंद हैं, और रोशनी काम की स्थिति में चालू हैं;
2यदि आप सामान्य रूप से खुले मोड में मॉड्यूल सूचक प्रकाश को बंद करना चाहते हैं, तो तीन बार लंबे "डीआई" बीप सुनने के लिए किसी भी SET बटन को लंबे समय तक दबाएं। खोलने के लिए इस क्रिया को दोहराएं।

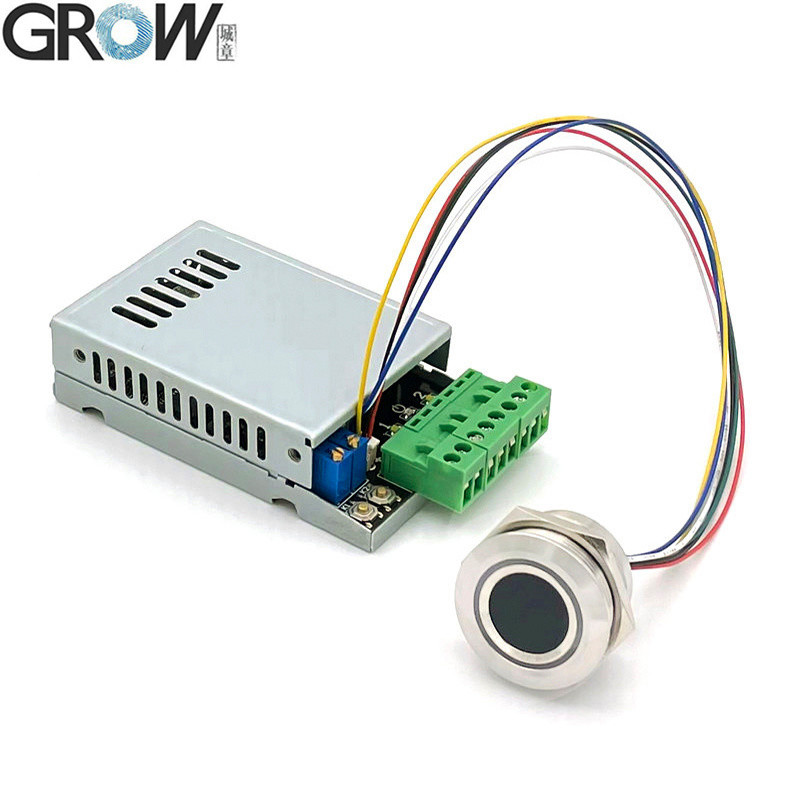

K220 का उपयोग R502,R502-A,R502-AW,R503 फिंगरप्रिंट मॉड्यूल के साथ किया जा सकता है

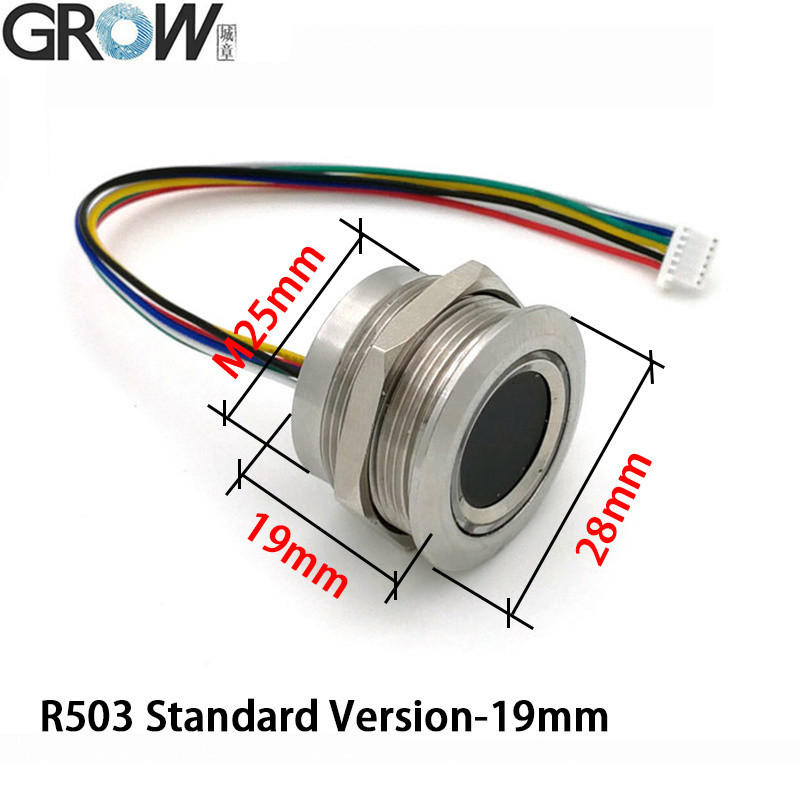

R503 विनिर्देश
| मॉडल |
R503 |
| प्रकार |
क्षमतात्मक फिंगरप्रिंट मॉड्यूल |
| इंटरफेस |
यूएआरटी (टीटीएल) |
| संकल्प |
508 डीपीआई |
| वोल्टेज |
डीसी 3.3V |
| फिंगरप्रिंट क्षमता |
200 |
| सेंसर सरणी |
192*192 पिक्सेल |
| कार्य करंट |
20mA |
| स्टैंडबाय करंट |
विशिष्ट स्पर्श स्टैंडबाय वोल्टेजः 3.3V, औसत वर्तमानः 2uA |
| फिंगरप्रिंट मॉड्यूल का बाहरी आकार |
व्यास 28 (मिमी) |
| फिंगरप्रिंट मॉड्यूल का आंतरिक आकार |
व्यास 23.5 (मिमी) |
| फिंगरप्रिंट मॉड्यूल की ऊंचाई |
19 (मिमी) |
| प्रभावी संग्रह क्षेत्र |
व्यास 15.5 (मिमी) |
| कनेक्टर |
MX1.0-6Pin |
| एलईडी नियंत्रण |
हाँ |

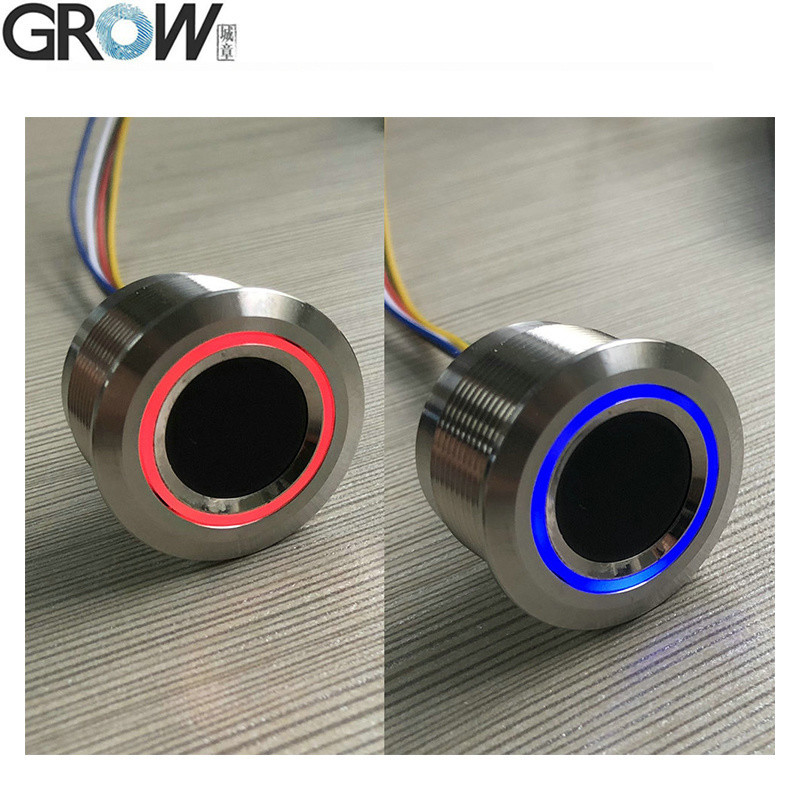

| एलईडी रंग |
नीला और लाल |
| स्कैनिंग गति |
< 0.2 सेकंड |
| सत्यापन गति |
< 0.3 सेकंड |
| मेल खाने की विधि |
1:1; 1:एन |
| एफआरआर |
≤ 1% |
| FAR |
≤0.001% |
| कार्य वातावरण |
-20C --- 60C |
| कार्य आर्द्रता |
10-85% |
| अस्थिर क्षमता |
15 केवी |
| घर्षण प्रतिरोध की तीव्रता |
1 मिलियन बार |
| संचार बाउड दर (UART): |
(9600 × एन) बीपीएस जहां एन = 1 ~ 12 ((डिफ़ॉल्ट एन = 6, यानी 57600 बीपीएस) |
फाइलें
·Arduino, Android,.Net, Windows आदि के लिए निःशुल्क संदर्भ SDK फ़ाइलें प्रदान करें।
·उपयोगकर्ता मैनुअल प्रदान करें
यूट्यूब पर K220 ऑपरेशन वीडियोःhttps://youtu.be/YQXeH9AGbco
यदि आपको एसडीके फ़ाइलों की आवश्यकता है, तो कृपया हमसे संपर्क करें।
