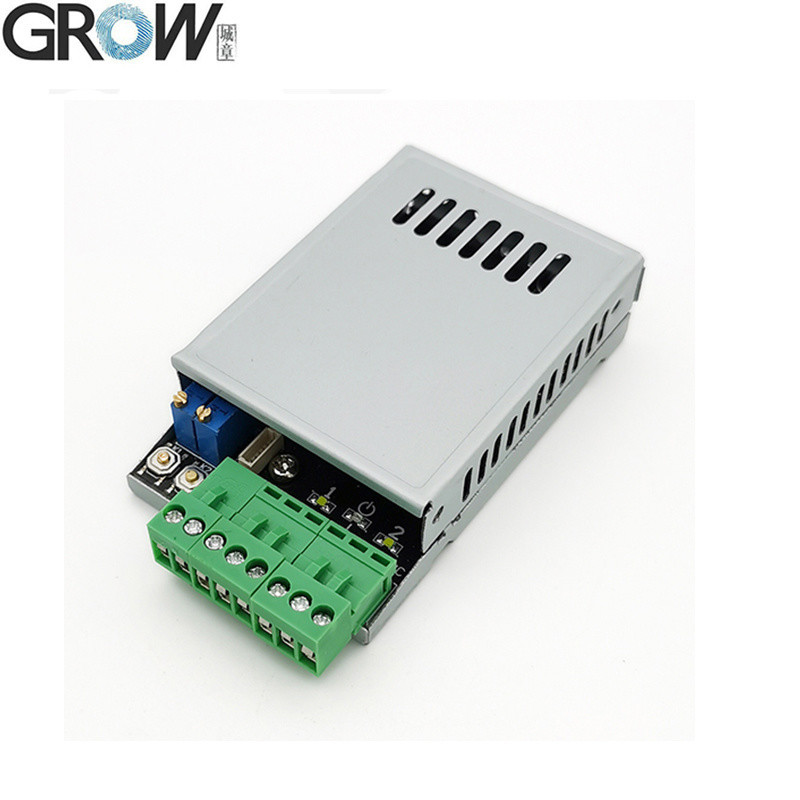

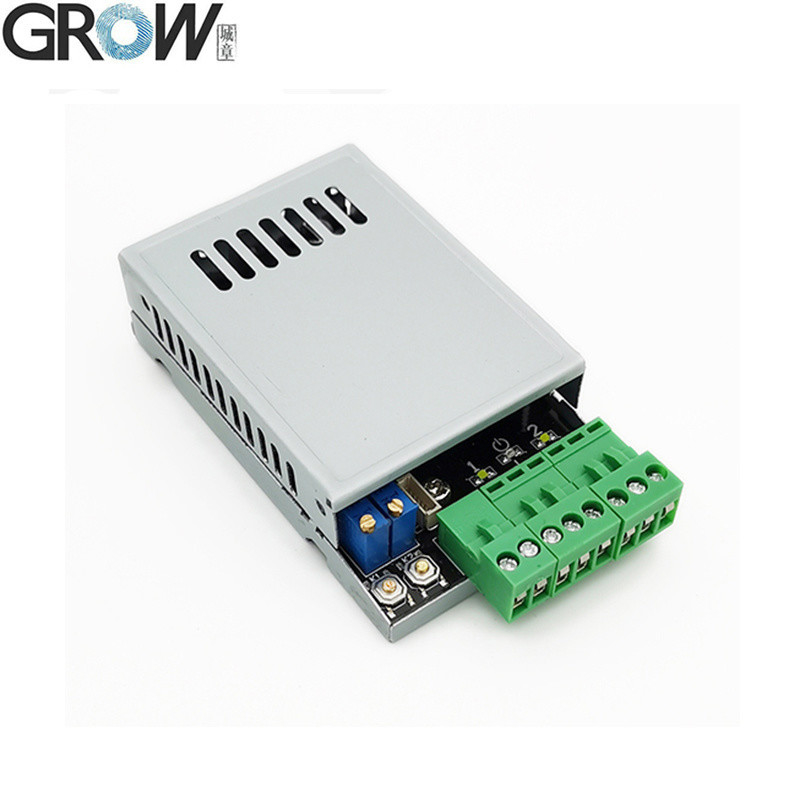

ग्रो K220+R502-AW दो रिले DC10-24V आउटपुट एडमिनिस्ट्रेटर/उपयोगकर्ता फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड के साथ 0.5s-60s सेल्फ-लॉकिंग

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
प्रमाणन: CE
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: कार्टून
प्रसव के समय: पीक सीजन लीड टाइम: 15 कार्यदिवसों के भीतर ऑफ सीजन लीड टाइम: 15 कार्यदिवसों के भीतर
भुगतान शर्तें: टी/टी, पेपैल
आपूर्ति की क्षमता: 5000
विस्तार जानकारी
Model NO.: K220+R502-AW Screen: as Picture
संचार इंटरफ़ेस: RS232 फिंगरप्रिंट क्षमता: 200
Power Supply: DC 10V--24V Standby Current: <10mA
आउटपुट: रिले (अधिकतम धारा:10A) Transport Package: Standard Export Carton Package
Specification: Power supply: DC 10V--24V Trademark: GROW
Origin: China HS Code: 8471609000
Supply Ability: 5000 Voice Service: Without Voice Service
Clock: Without Clock Color: as Picture
नमुने: US$ 24.6/पीस 1 पीस(न्यूनतम ऑर्डर) | अनुकूलन: उपलब्ध -- अनुकूलित अनुरोध
Shipping Cost: about shipping cost and estimated delivery time. Payment Method: Initial Payment Full Payment
मुद्रा: अमेरिकी डॉलर$ Return&refunds: You can apply for a refund up to 30 days after receipt of the products.
प्रमुखता देना:

24V कैपेसिटिव फिंगरप्रिंट मॉड्यूल

,

24 वोल्ट आर्डिनो फिंगरप्रिंट स्कैनर

,

दो रिले कैपेसिटिव फिंगरप्रिंट मॉड्यूल


उत्पाद विवरण

ग्रो K220+R502-AW दो रिले DC10-24V आउटपुट एडमिनिस्ट्रेटर/उपयोगकर्ता फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड के साथ 0.5s-60s सेल्फ-लॉकिंग 0

तकनीकी मापदंड

·पावर सप्लाईःDC10V--24V
·आउटपुटः रिले ((अधिकतम. वर्तमानः 10A)
·स्टैंडबाय करंट:6mA ((DC12V)
·फिंगरप्रिंट क्षमताः200 टुकड़े
रिले का समयः 0.5 से 60 से अधिक या 60 से अधिक - सामान्य रूप से खुले मोड में-फिंगर-रिले को दबाएं-खुला, फिर से-रिले को दबाएं-बंद

ऑपरेशन निर्देश

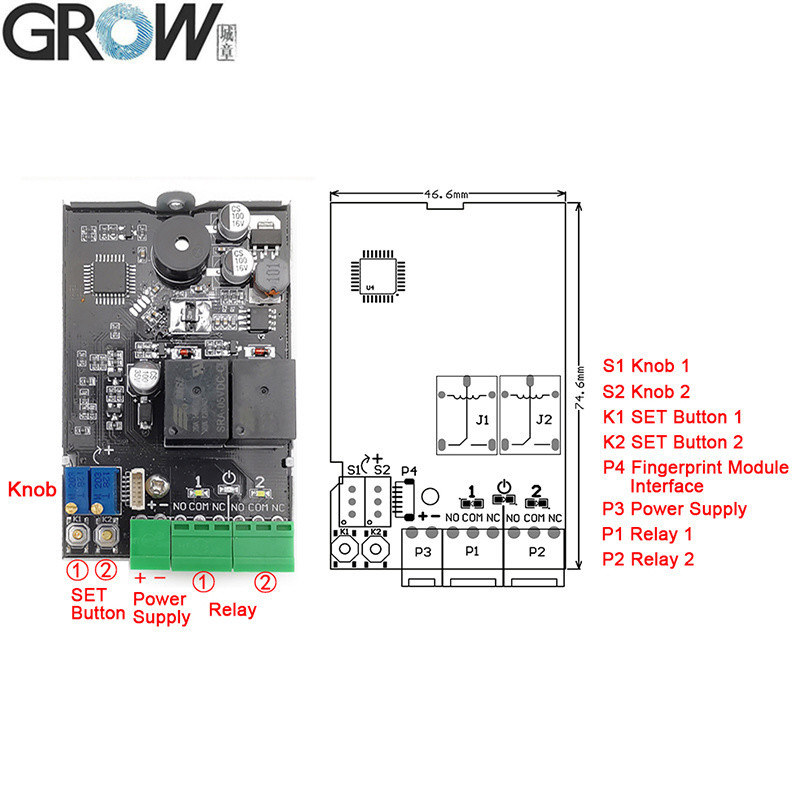

 1.SET बटन ((K1-K2)
1.1 रजिस्टर प्रशासक फिंगरप्रिंटःसिस्टम में रजिस्टर व्यवस्थापक की स्थिति और नीले प्रकाश संकेतक तेजी से फ्लैश,एक ही उंगली कई बार उंगली के निशान संग्रह क्षेत्र में जब तक संगीत सुनने का मतलब उंगली के निशान पंजीकरण सफल. फिंगरप्रिंट लगातार पंजीकृत किया जा सकता है. यदि कोई जरूरत नहीं जोड़ने के लिए फिंगरप्रिंट, बाहर निकलने के लिए कुछ सेकंड प्रतीक्षा.

1.2 फिंगरप्रिंट मिटाएं:
1.2.1 एकल रिले स्थिति के फिंगरप्रिंट को हटा दें:सम्बद्ध SET बटन को लंबे समय तक दबाएं,नीले रंग की सूचक रोशनी तेजी से फ्लैश करें,दीर्घ "Di" बीप सुनें,फिंगर को ढीला करें,रिले सूचक प्रकाश और संगीत सुनने, का मतलब है कि व्यवस्थापक और उपयोगकर्ता के फिंगरप्रिंट का स्थान हटा दिया जाता है;
1.2.2 रिले की स्थिति के सभी फिंगरप्रिंट हटाएँ ((फैक्टरी डिफ़ॉल्ट पर वापस जाएं): दो बार लंबे समय तक "डीआई" बीप सुनने के लिए किसी भी SET बटन को लंबे समय तक दबाएं, उंगली को ढीला करें, सभी संकेतक लाइट चालू करें,आरंभिकरण ऑपरेशन सफल होता है,फैक्टरी डिफ़ॉल्ट पर वापस।

2. उपयोगकर्ता फिंगरप्रिंट रजिस्टर करें: संगीत और नीले संकेतक प्रकाश तेजी से चमकने तक लगभग 10 सेकंड के लिए व्यवस्थापक फिंगरप्रिंट दबाएं, जिसका अर्थ है उपयोगकर्ता फिंगरप्रिंट जोड़ सकते हैं।एक ही उपयोगकर्ता उंगली कई बार उंगली के निशान संग्रह क्षेत्र में जब तक संगीत सुनने का मतलब है उंगली के निशान पंजीकरण सफल. फिंगरप्रिंट लगातार पंजीकृत किया जा सकता है. यदि फिंगरप्रिंट जोड़ने की कोई आवश्यकता नहीं है, तो बाहर निकलने के लिए कुछ सेकंड प्रतीक्षा करें. (नोटःउपयोगकर्ता के फिंगरप्रिंट के भंडारण स्थान प्रशासक के फिंगरप्रिंट के भंडारण स्थान पर निर्भर करता है; यदि प्रशासक का फिंगरप्रिंट एक ही समय में नंबर 1 और नंबर 2 में संग्रहीत किया जाता है, तो उपयोगकर्ता का फिंगरप्रिंट डिफ़ॉल्ट रूप से नंबर 1 में संग्रहीत किया जाएगा।)

3.उपयोगकर्ता फिंगरप्रिंट मिटाएं: "Di-" और संगीत सुनने तक लगभग 20 सेकंड तक व्यवस्थापक फिंगरप्रिंट दबाएं, इसका मतलब है कि इस स्थान पर उपयोगकर्ता के फिंगरप्रिंट मिटा दिए जाते हैं. (नोटःउपयोगकर्ता के फिंगरप्रिंट के हटाने का स्थान व्यवस्थापक के फिंगरप्रिंट के भंडारण स्थान पर निर्भर करता हैयदि व्यवस्थापक के फिंगरप्रिंट को एक ही समय में नंबर 1 और नंबर 2 में संग्रहीत किया जाता है, तो नंबर 1 में उपयोगकर्ता के फिंगरप्रिंट डिफ़ॉल्ट रूप से हटा दिए जाएंगे।

4रिले का समय सेट करें: रिले के बंद होने का समय 0.5 से 60 सेकंड तक सेट करने के लिए S1 या S2 घुमाएं। 60 सेकंड से अधिक होने पर यह सामान्य रूप से खुली स्थिति में सामान्य रूप से बंद हो जाएगा,रिले जब फिंगरप्रिंट पारित किया संचालित, और फिर रिले जारी किया जब फिंगरप्रिंट फिर से पारित किया, रिले संचालित और परिपत्र रूप से जारी किया। रिले संपर्क आउटपुट है, स्विच सिग्नल, कोई वोल्टेज आउटपुट।

5.उपयोगःउंगली दबाएं,फिंगरप्रिंट पास होने के बाद रिले बंद हो जाता है, और बंद होने का समय S1 या S2 द्वारा निर्धारित किया जाता है।


नोटः
1. सभी संकेत दीपक स्टैंडबाय स्थिति में बंद हैं, और रोशनी काम की स्थिति में चालू हैं;
2यदि आप सामान्य रूप से खुले मोड में मॉड्यूल सूचक प्रकाश को बंद करना चाहते हैं, तो तीन बार लंबे "डीआई" बीप सुनने के लिए किसी भी SET बटन को लंबे समय तक दबाएं। खोलने के लिए इस क्रिया को दोहराएं।

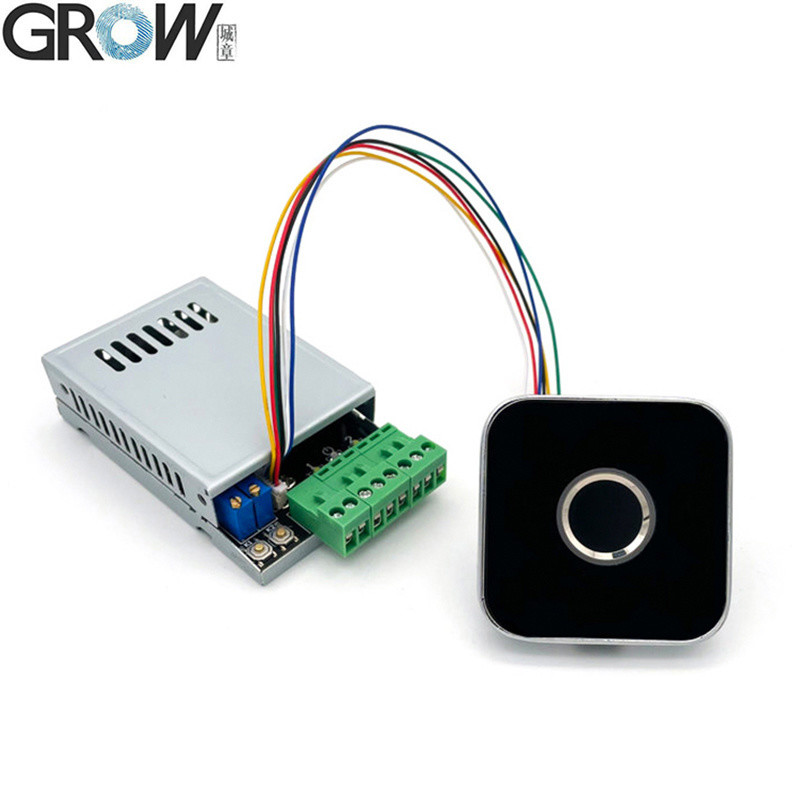

K220 का उपयोग R502-A,R502-AW,R502-F,R503 फिंगरप्रिंट मॉड्यूल के साथ किया जा सकता है


R502-AW विनिर्देश

मॉडल
R502-AW
प्रकार
क्षमतात्मक फिंगरप्रिंट मॉड्यूल
इंटरफेस
यूएआरटी (टीटीएल)
संकल्प
508 डीपीआई
वोल्टेज
डीसी 3.3V
फिंगरप्रिंट क्षमता
200
सेंसर सरणी
192*192 पिक्सेल
कार्य करंट
20mA
स्टैंडबाय वर्तमान
विशिष्ट स्पर्श स्टैंडबाय वोल्टेजः 3.3V, औसत वर्तमानः 2uA

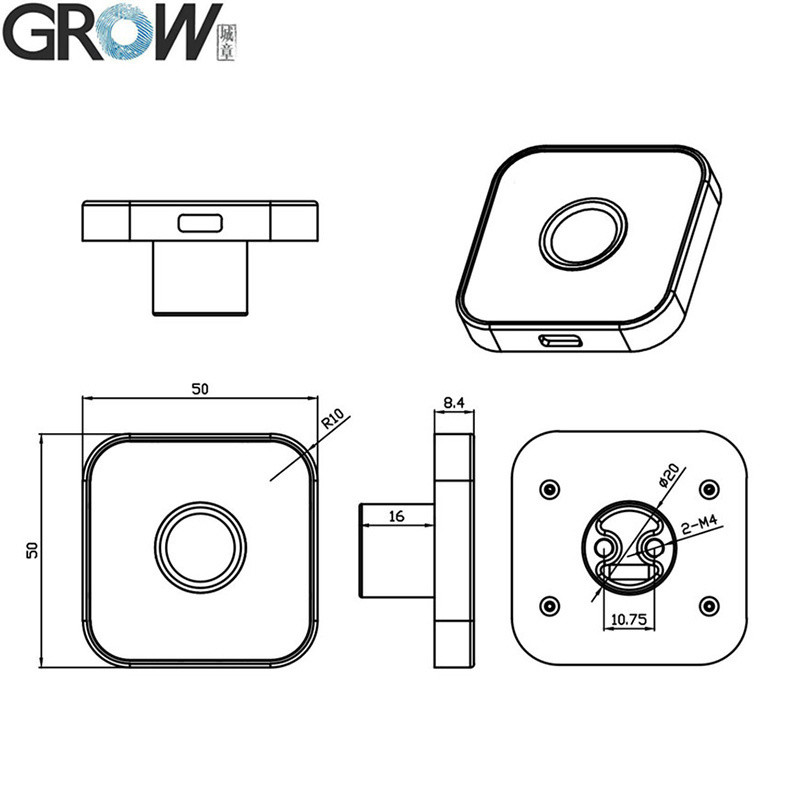

फिंगरप्रिंट मॉड्यूल का बाहरी आकार
50*50*8.4 (मिमी)
प्रभावी संग्रह क्षेत्र
व्यास 15.5 (मिमी)
आवरण सामग्री
जस्ता मिश्र धातु
कनेक्ट कंट्रोल बोर्ड
KS200/K202/K215-V1.3/KL216
कनेक्टर
SH1.0-6Pin

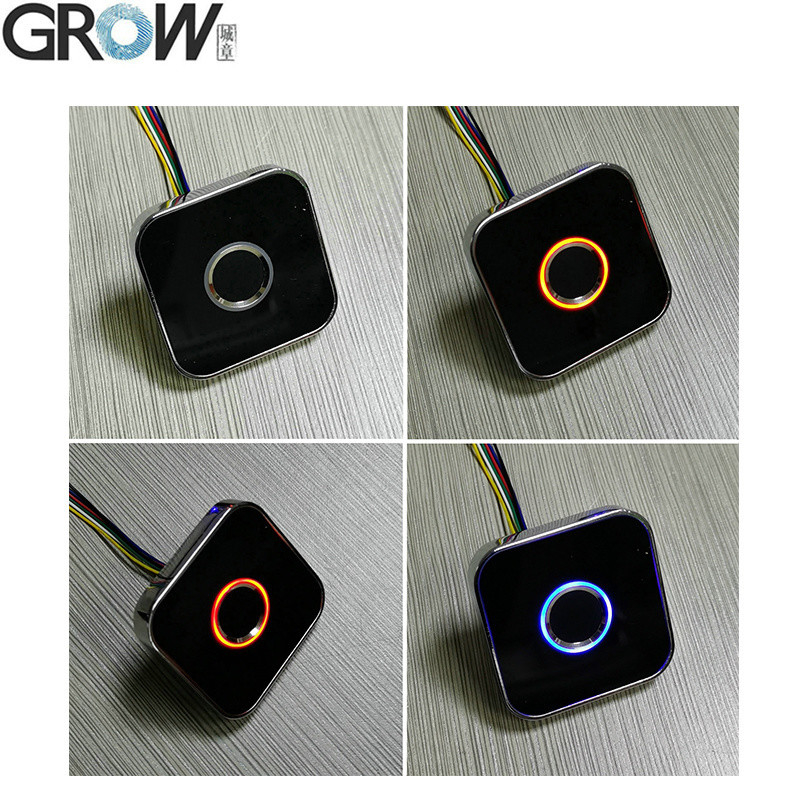

एलईडी नियंत्रण
हाँ
एलईडी रंग
बैंगनी और नीली और लाल
स्कैनिंग गति
< 0.2 सेकंड
सत्यापन गति
< 0.3 सेकंड
मेल खाने की विधि
1:1; 1:एन
एफआरआर
≤ 1%
FAR
≤0.001%
कार्य वातावरण
-20C --- 60C
कार्य आर्द्रता
10-85%
अस्थिर क्षमता
15 केवी
घर्षण प्रतिरोध की तीव्रता
1 मिलियन बार
संचार बाउड दर (UART):
(9600 × एन) बीपीएस जहां एन = 1 ~ 12 ((डिफ़ॉल्ट एन = 6, यानी 57600 बीपीएस)



फाइलें

·Arduino, Android,.Net, Windows आदि के लिए निःशुल्क संदर्भ SDK फ़ाइलें प्रदान करें।
·उपयोगकर्ता मैनुअल प्रदान करें


यूट्यूब पर K220 ऑपरेशन वीडियोःhttps://youtu.be/YQXeH9AGbco

यदि आपको एसडीके फ़ाइलों की आवश्यकता है, तो कृपया हमसे संपर्क करें।
