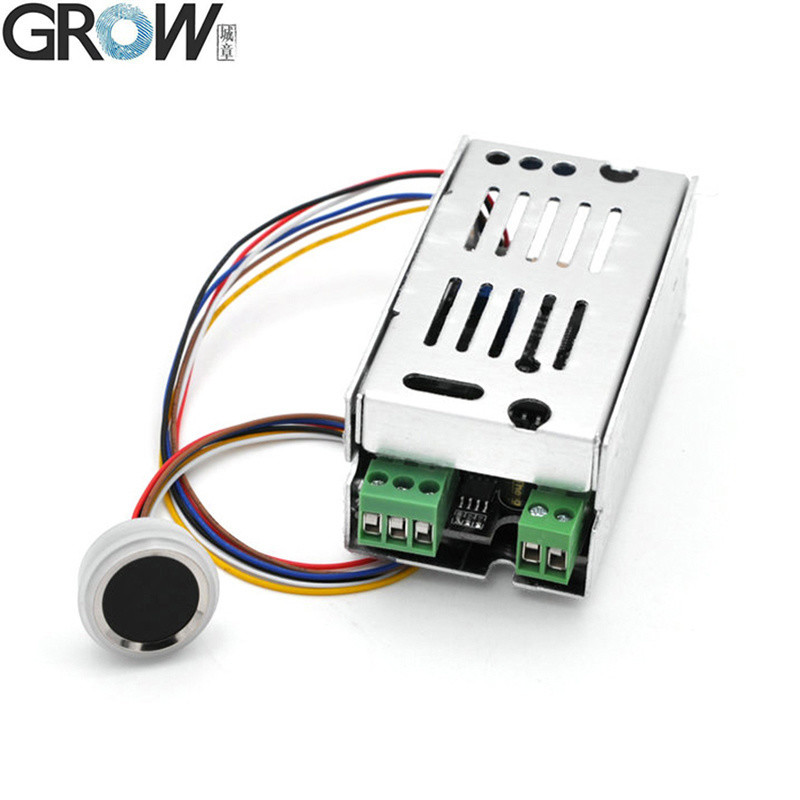

Model NO.: | K215-V1.3+R502-F | स्क्रीन: | चित्र के जैसे |
---|---|---|---|
Communication Interface: | RS232, USB | Fingerprint Capacity: | 200 |
Power Supply: | DC 10V--30V | Standby Current: | 40mA |
Transport Package: | Standard Export Carton Package | Specification: | Power supply: DC 10V--30V |
Trademark: | GROW | Origin: | China |
एचएस कोड: | 8471609000 | Supply Ability: | 5000 |
Voice Service: | Without Voice Service | Clock: | Without Clock |
Color: | as Picture | Samples: | US$ 22.8/Piece 1 Piece(Min.Order) | |
अनुकूलन: | उपलब्ध -- अनुकूलित अनुरोध | Shipping Cost: | about shipping cost and estimated delivery time. |
Payment Method: | Initial Payment Full Payment | Currency: | US$ |
Return&refunds: | You can apply for a refund up to 30 days after receipt of the products. |

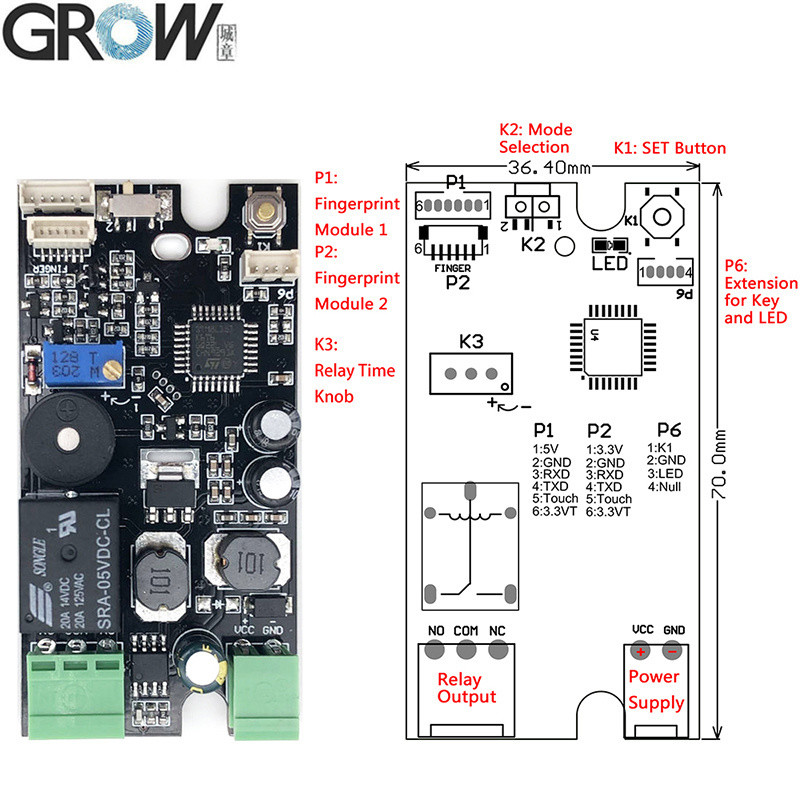

1. SET बटन को संक्षेप में दबाएं, सिस्टम रजिस्टर स्थिति में और नीला संकेतक प्रकाश तेजी से चमकता है, संग्रह क्षेत्र में अपनी उंगली रखें, संगीत सुनने पर फिंगरप्रिंट पंजीकरण सफल होता है; फिंगरप्रिंट को लगातार पंजीकृत किया जा सकता है जब सिस्टम रजिस्टर स्थिति में हो; यदि अधिक फिंगरप्रिंट जोड़ने की आवश्यकता नहीं है, तो कुछ सेकंड प्रतीक्षा करें।
2. जब फ़ैक्टरी डिफ़ॉल्ट पर वापस आएं, तो SET बटन को तब तक दबाएं जब तक कि "Di" और संगीत न सुनाई दे, जिसका अर्थ है प्रारंभिक ऑपरेशन सफल।
3. मोड चयन उपयोग: जब 2 चुना जाता है, तो रिले का संचालन समय 1s-20s फिंगरप्रिंट पास होने के बाद, नॉब द्वारा समायोजित किया जा सकता है। जब 1 चुना जाता है, तो फिंगरप्रिंट पास होने पर रिले संचालित होता है, और फिर फिंगरप्रिंट को फिर से पास करने पर रिले जारी होता है, रिले संचालित होता है और चक्रीय रूप से जारी होता है। बिजली बंद होने पर रिले जारी होता है।
ध्यान दें:
फ़ैक्टरी स्थिति में, कोई भी फिंगरप्रिंट पास हो सकता है, फिंगरप्रिंट पंजीकृत करने के बाद, यह फ़ंक्शन अमान्य है;
स्लीप मोड सेट करें, SET बटन को देर तक दबाएं (लगभग 10 सेकंड) और अपनी उंगली को तब तक न छोड़ें जब तक कि "DiDiDi" ध्वनि और संगीत न सुनाई दे, जिसका अर्थ है प्रारंभिक ऑपरेशन सफल।
मॉडल | R502-F |
प्रकार | कैपेसिटिव फिंगरप्रिंट मॉड्यूल |
इंटरफ़ेस | UART(TTL) |
रिज़ॉल्यूशन | 508 DPI |
वोल्टेज | DC 3.3V |
फिंगरप्रिंट क्षमता | 200 |
सेंसिंग सरणी | 192*192 पिक्सेल |
कार्यशील धारा | 20mA |
स्टैंडबाय करंट | विशिष्ट स्पर्श स्टैंडबाय वोल्टेज: 3.3V, औसत करंट: 2uA |

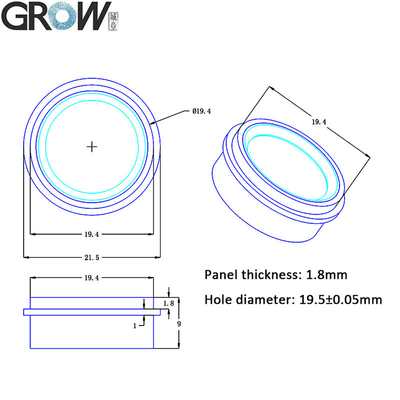

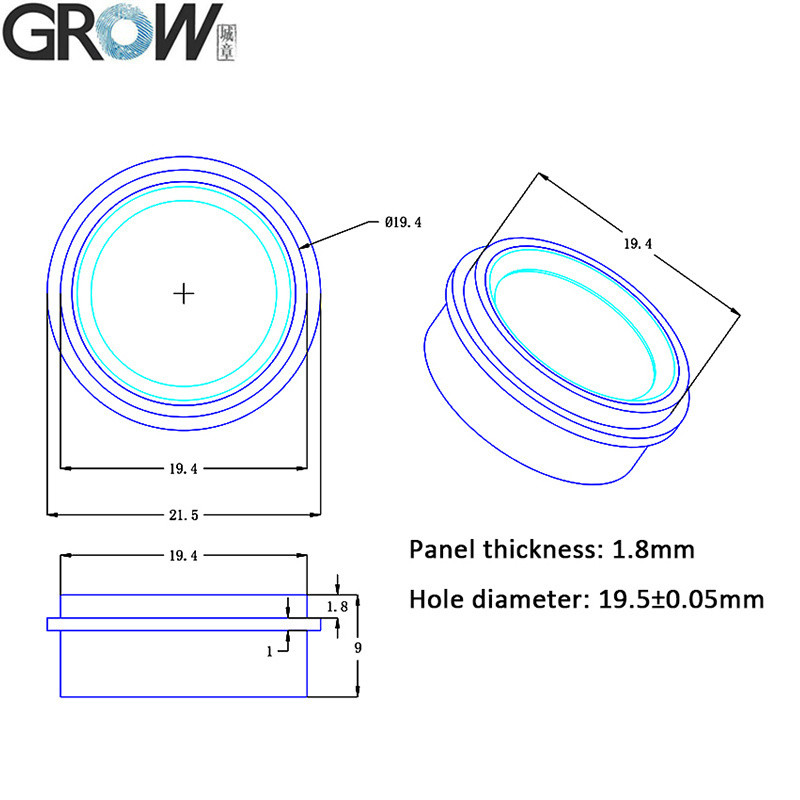

फिंगरप्रिंट मॉड्यूल बाहरी आकार | व्यास 21.5 (मिमी) |
फिंगरप्रिंट मॉड्यूल आंतरिक आकार | व्यास 19.5 (मिमी) |
फिंगरप्रिंट मॉड्यूल ऊंचाई | 9 (मिमी) |
प्रभावी संग्रह क्षेत्र | व्यास 15.5 (मिमी) |

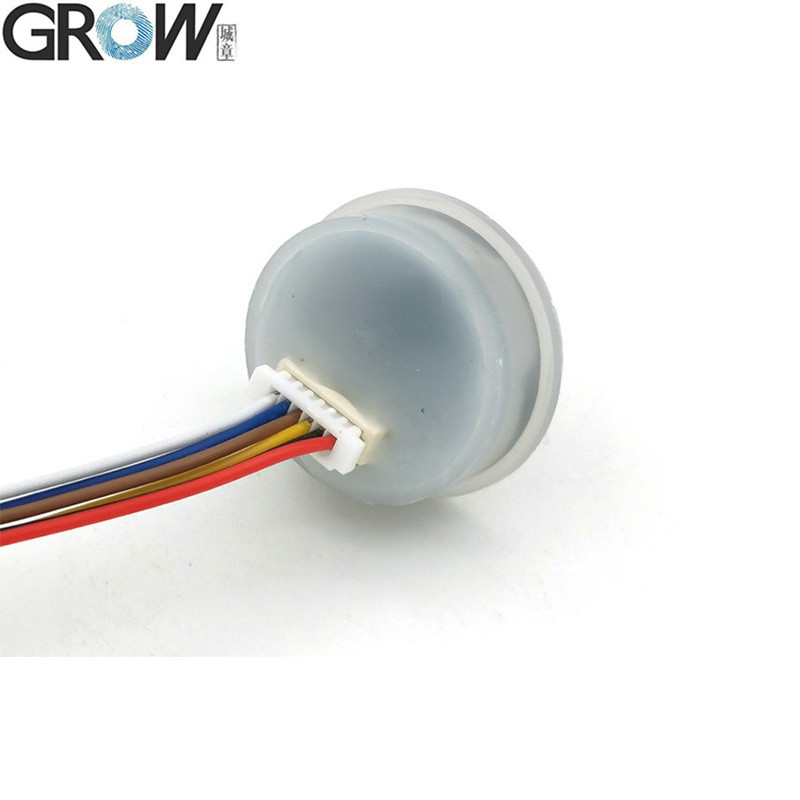

कनेक्टर | SH1.0-6Pin |
एलईडी नियंत्रण | हाँ |

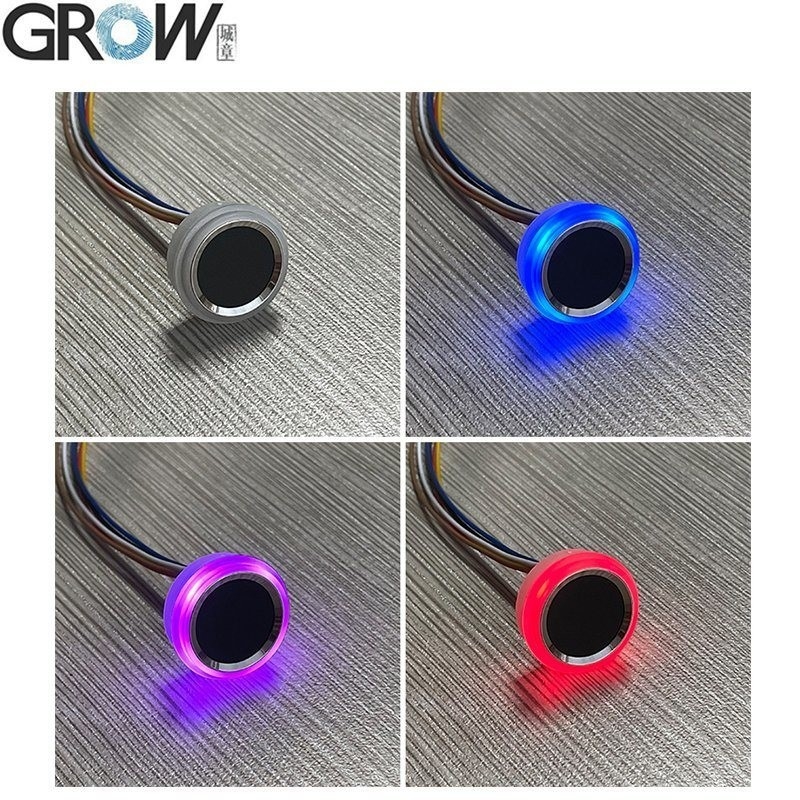

एलईडी रंग | RGB |
स्कैनिंग गति | < 0.2 सेकंड |
सत्यापन गति | < 0.3 सेकंड |
मिलान विधि | 1:1; 1:N |
FRR | ≤1% |
FAR | ≤0.001% |
कार्य वातावरण | -20C ---60C |
कार्य आर्द्रता | 10-85% |
एंटी-स्टैटिक क्षमता | 15KV |
अपघर्षक प्रतिरोध तीव्रता | 1 मिलियन बार |
संचार बॉड दर (UART): | (9600 × N) bps जहाँ N = 1 ~ 12(डिफ़ॉल्ट N = 6, यानी 57600bps) |
