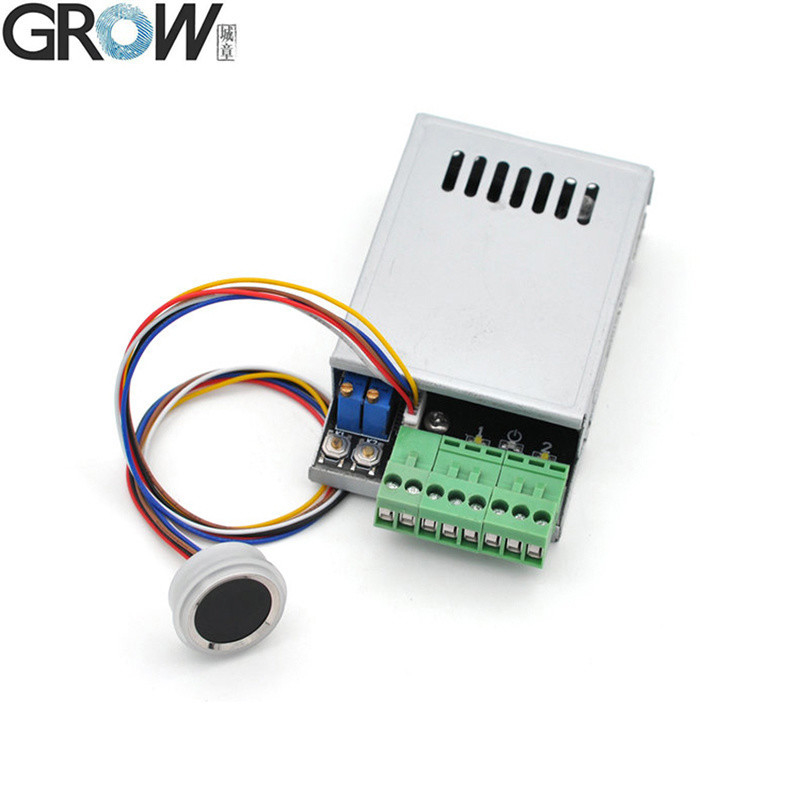

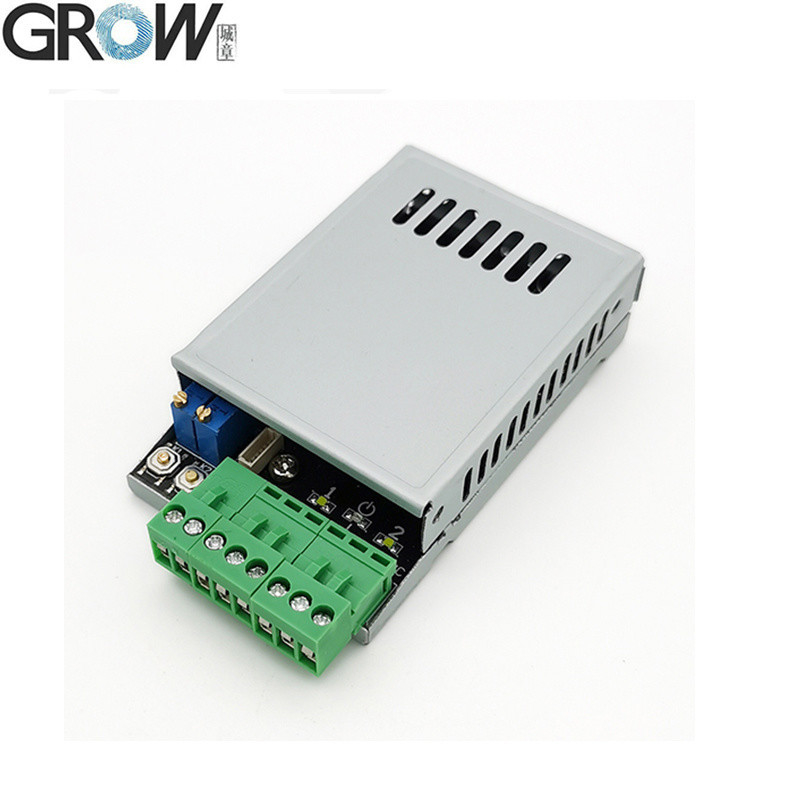

GROW K220+R502-F दो रिले DC10-24V प्रशासक/उपयोगकर्ता K220 फिंगरप्रिंट कंट्रोल बोर्ड+R502-F वाटरप्रूफ स्मॉल फिंगरप्रिंट मॉड्यूल

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
प्रमाणन: CE
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: कार्टून
प्रसव के समय: पीक सीजन लीड टाइम: 15 कार्यदिवसों के भीतर ऑफ सीजन लीड टाइम: 15 कार्यदिवसों के भीतर
भुगतान शर्तें: टी/टी, पेपैल
आपूर्ति की क्षमता: 5000
विस्तार जानकारी
मॉडल नं.: K220+R502-एफ Screen: as Picture
Communication Interface: RS232 Fingerprint Capacity: 200
Power Supply: DC 10V--24V स्टैंडबाय करंट: <10mA
Output: Relay(Max. Current:10A) परिवहन पैकेज: मानक निर्यात दफ़्ती पैकेज
Specification: Power supply: DC 10V--24V Trademark: GROW
Origin: China HS Code: 8471609000
Supply Ability: 5000 Voice Service: Without Voice Service
Clock: Without Clock Color: as Picture
Samples: US$ 23.9/Piece 1 Piece(Min.Order) | Customization: Available | Customized Request
Shipping Cost: about shipping cost and estimated delivery time. Payment Method: Initial Payment Full Payment
Currency: US$ Return&refunds: You can apply for a refund up to 30 days after receipt of the products.

उत्पाद विवरण

GROW K220+R502-F दो रिले DC10-24V प्रशासक/उपयोगकर्ता K220 फिंगरप्रिंट कंट्रोल बोर्ड+R502-F वाटरप्रूफ स्मॉल फिंगरप्रिंट मॉड्यूल 0

तकनीकी पैरामीटर

·बिजली आपूर्ति: DC10V--24V
·आउटपुट: रिले (अधिकतम करंट: 10A)
·स्टैंड-बाय मोड करंट:<10mA
·फिंगरप्रिंट क्षमता: 300 टुकड़े
·रिले समय: 0.5s-60s या 60s से अधिक - सामान्य रूप से खुले मोड में - उंगली दबाएं - रिले खुलता है, फिर से दबाएं - रिले बंद होता है

ऑपरेशन निर्देश

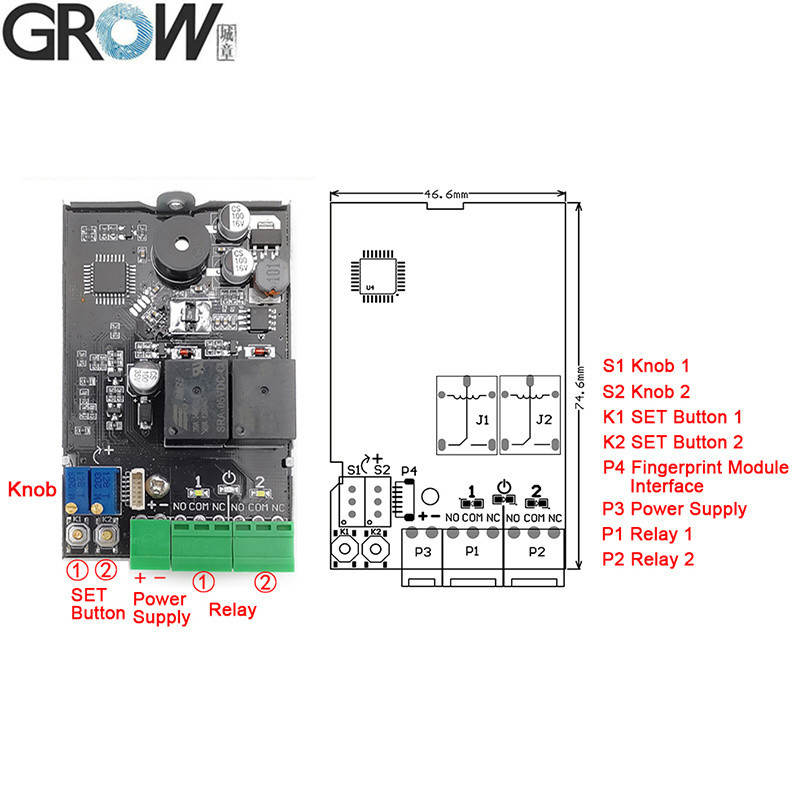

 1.SET बटन (K1-K2)
1.1 प्रशासक फिंगरप्रिंट पंजीकृत करें: SET बटन को संक्षेप में दबाएं, सिस्टम प्रशासक पंजीकरण स्थिति में है और नीला संकेतक प्रकाश तेजी से चमकता है, फिंगरप्रिंट संग्रह क्षेत्र में कई बार एक ही उंगली रखें जब तक कि संगीत न सुनाई दे जिसका अर्थ है फिंगरप्रिंट पंजीकरण सफल। फिंगरप्रिंट को लगातार पंजीकृत किया जा सकता है। यदि फिंगरप्रिंट जोड़ने की आवश्यकता नहीं है, तो बाहर निकलने के लिए कुछ सेकंड प्रतीक्षा करें।

1.2 फिंगरप्रिंट हटाएं:
1.2.1 एकल रिले स्थिति फिंगरप्रिंट हटाएं: संबंधित SET बटन को देर तक दबाएं, नीला संकेतक प्रकाश तेजी से चमकता है, लंबा "Di" बीप सुनें, उंगली ढीली करें, रिले संकेतक प्रकाश चालू होता है और संगीत सुनें, इसका मतलब है कि व्यवस्थापक और उपयोगकर्ता फिंगरप्रिंट का यह स्थान हटा दिया गया है;
1.2.2 सभी रिले स्थिति फिंगरप्रिंट हटाएं (फैक्ट्री डिफ़ॉल्ट पर वापस जाएं): किसी भी SET बटन को देर तक दबाएं ताकि दो बार लंबा "Di" बीप सुनाई दे, उंगली ढीली करें, सभी संकेतक प्रकाश चालू होते हैं, इसका मतलब है कि प्रारंभिक ऑपरेशन सफल है, फैक्ट्री डिफ़ॉल्ट पर वापस जाएं।

2. उपयोगकर्ता फिंगरप्रिंट पंजीकृत करें: संगीत सुनने और नीला संकेतक प्रकाश तेजी से चमकने तक लगभग 10 सेकंड के लिए प्रशासक फिंगरप्रिंट दबाएं, इसका मतलब है कि उपयोगकर्ता फिंगरप्रिंट जोड़ सकते हैं। फिंगरप्रिंट संग्रह क्षेत्र में कई बार एक ही उपयोगकर्ता उंगली रखें जब तक कि संगीत न सुनाई दे जिसका अर्थ है फिंगरप्रिंट पंजीकरण सफल। फिंगरप्रिंट को लगातार पंजीकृत किया जा सकता है। यदि फिंगरप्रिंट जोड़ने की आवश्यकता नहीं है, तो बाहर निकलने के लिए कुछ सेकंड प्रतीक्षा करें। (नोट: उपयोगकर्ता के फिंगरप्रिंट का भंडारण स्थान प्रशासक के फिंगरप्रिंट के भंडारण स्थान पर निर्भर करता है; यदि प्रशासक का फिंगरप्रिंट एक ही समय में नंबर 1 और नंबर 2 में संग्रहीत है, तो उपयोगकर्ता का फिंगरप्रिंट डिफ़ॉल्ट रूप से नंबर 1 में संग्रहीत किया जाएगा।)

3. उपयोगकर्ता फिंगरप्रिंट हटाएं: "Di-" और संगीत सुनने तक लगभग 20 सेकंड के लिए प्रशासक फिंगरप्रिंट दबाएं, इसका मतलब है कि इस स्थान पर उपयोगकर्ता फिंगरप्रिंट हटा दिए गए हैं। (नोट: उपयोगकर्ता के फिंगरप्रिंट का हटाने का स्थान प्रशासक के फिंगरप्रिंट के भंडारण स्थान पर निर्भर करता है। यदि प्रशासक का फिंगरप्रिंट एक ही समय में नंबर 1 और नंबर 2 में संग्रहीत है, तो नंबर 1 में उपयोगकर्ता फिंगरप्रिंट डिफ़ॉल्ट रूप से हटा दिए जाएंगे।)

4. रिले समय सेट करें: रिले के बंद होने के समय को 0.5 से 60 सेकंड तक सेट करने के लिए S1 या S2 को घुमाएं। जब 60 सेकंड से अधिक हो जाता है, तो यह सामान्य रूप से खुले सामान्य रूप से बंद स्थिति में होगा, फिंगरप्रिंट पास होने पर रिले संचालित होता है, और फिर फिंगरप्रिंट फिर से पास होने पर रिले जारी होता है, रिले संचालित होता है और चक्रीय रूप से जारी होता है। रिले संपर्क आउटपुट है, स्विच सिग्नल, कोई वोल्टेज आउटपुट नहीं है।

5. उपयोग: उंगली दबाएं, फिंगरप्रिंट पास होने के बाद रिले बंद हो जाता है, और बंद होने का समय S1 या S2 द्वारा निर्धारित किया जाता है।


नोट:
1. स्टैंडबाय स्थिति में सभी संकेतक लाइट बंद हैं, और काम करने की स्थिति में लाइट चालू हैं;
2. यदि सामान्य रूप से खुले मोड में मॉड्यूल संकेतक लाइट को बंद करना चाहते हैं, तो किसी भी SET बटन को देर तक दबाएं ताकि तीन बार लंबा "Di" बीप सुनाई दे। इसे खोलने के लिए इस क्रिया को दोहराएं।


K220 का उपयोग R502-A, R502-AW, R502-F, R503 फिंगरप्रिंट मॉड्यूल के साथ किया जा सकता है

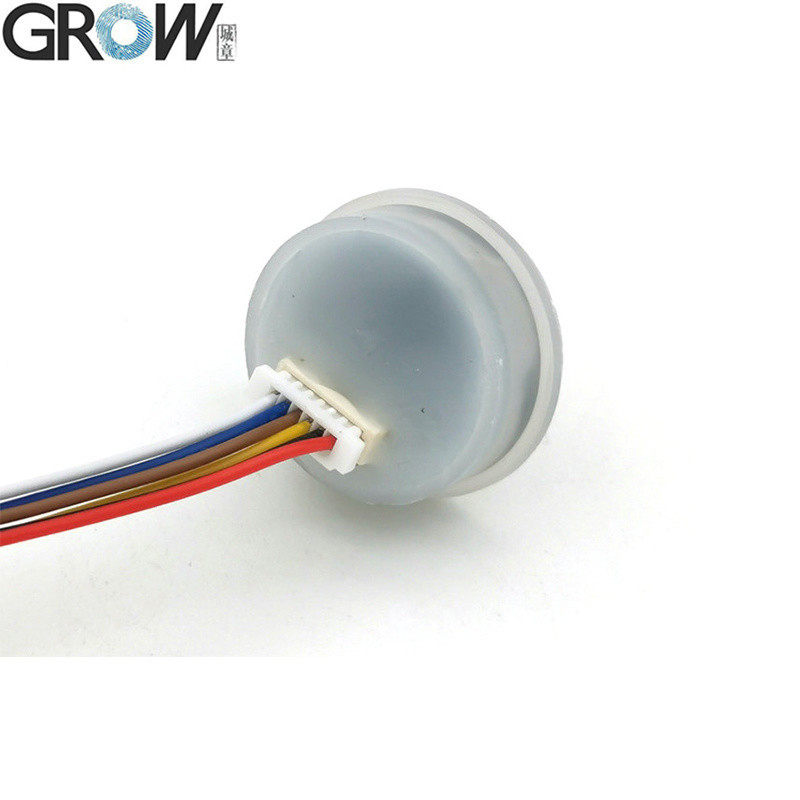

R502-F विशेष विवरण

मॉडल R502-F
प्रकार कैपेसिटिव फिंगरप्रिंट मॉड्यूल
इंटरफ़ेस UART(TTL)
रिज़ॉल्यूशन 508 DPI
वोल्टेज DC 3.3V
फिंगरप्रिंट क्षमता 200
सेंसिंग सरणी 192*192 पिक्सेल
कार्यकारी करंट 20mA
स्टैंडबाय करंट विशिष्ट स्पर्श स्टैंडबाय वोल्टेज: 3.3V, औसत करंट: 2uA

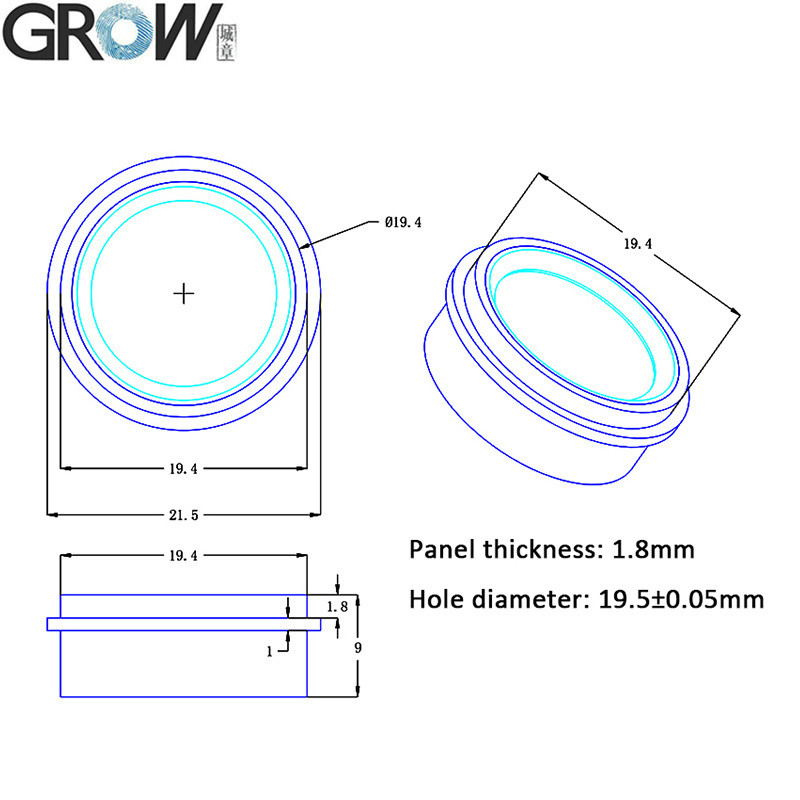

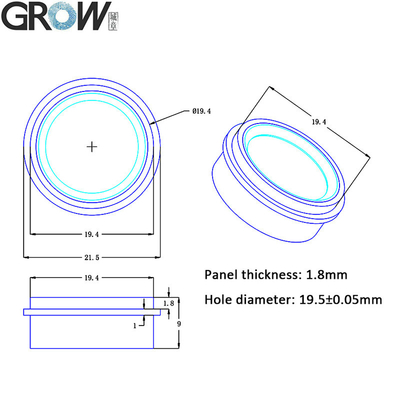

फिंगरप्रिंट मॉड्यूल बाहरी आकार व्यास 21.5 (मिमी)
फिंगरप्रिंट मॉड्यूल आंतरिक आकार व्यास 19.5 (मिमी)
फिंगरप्रिंट मॉड्यूल ऊंचाई 9 (मिमी)
प्रभावी संग्रह क्षेत्र व्यास 15.5 (मिमी)
कनेक्टर SH1.0-6Pin
एलईडी नियंत्रण हाँ

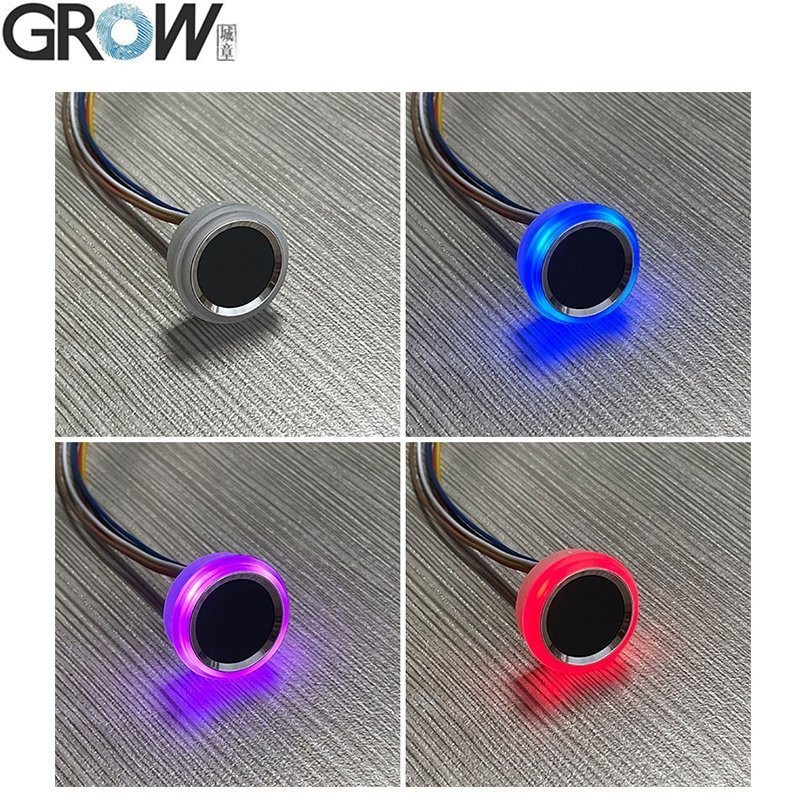

एलईडी रंग नीला और लाल
स्कैनिंग गति < 0.2 सेकंड
सत्यापन गति < 0.3 सेकंड
मिलान विधि 1:1; 1:N
FRR ≤1%
FAR ≤0.001%
कार्य वातावरण -20C ---60C
कार्य आर्द्रता 10-85%
एंटी-स्टैटिक क्षमता 15KV
अपघर्षक प्रतिरोध तीव्रता 1 मिलियन बार
संचार बॉड दर (UART): (9600 × N) bps जहाँ N = 1 ~ 12 (डिफ़ॉल्ट N = 6, यानी 57600bps)




फ़ाइलें

·Arduino, Android, .Net, Windows और इसी तरह के लिए मुफ्त संदर्भ SDK फ़ाइलें प्रदान करें।
·उपयोगकर्ता मैनुअल प्रदान करें


Youtube पर K220 ऑपरेशन वीडियो: https://youtu.be/YQXeH9AGbco

यदि SDK फ़ाइलों की आवश्यकता है, तो कृपया हमसे संपर्क करें।
