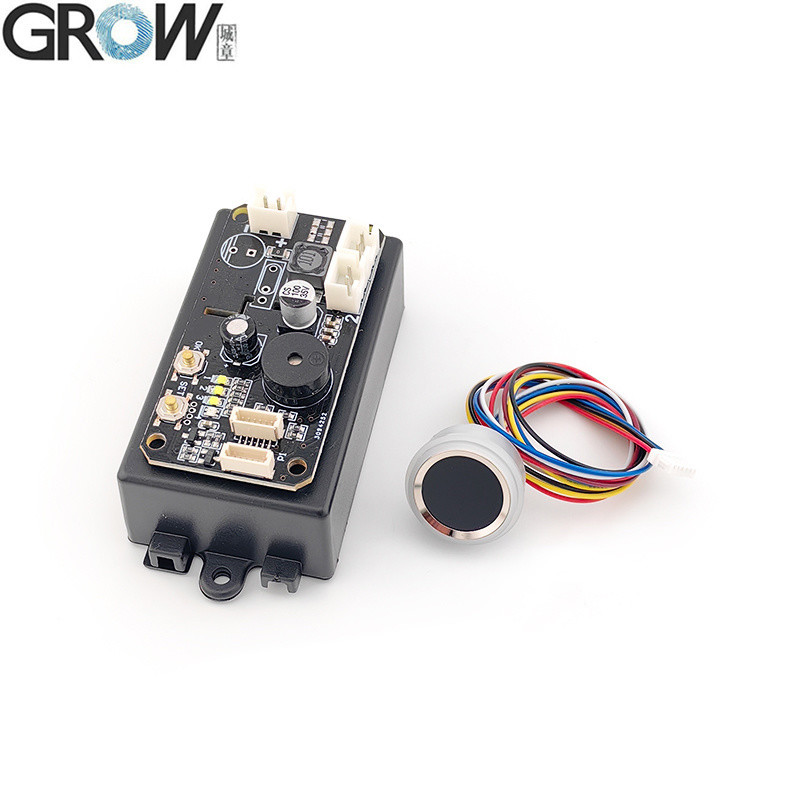

GROW KS220-S+502-F फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड दो रिले DC12V सेल्फ-लॉकिंग/इग्निशन/जॉग मोड के साथ एडमिन/यूजर के साथ

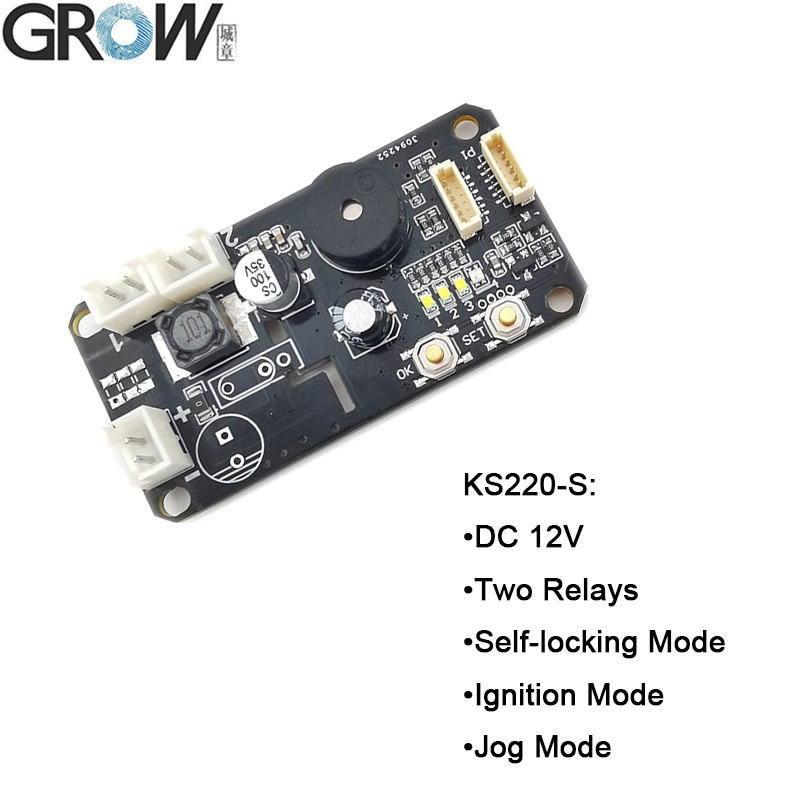

KS220-S तकनीकी पैरामीटर
तकनीकी पैरामीटर:
·बिजली आपूर्ति: DC 12V
·स्टैंडबाय करंट: 25uA
·फिंगरप्रिंट क्षमता:
·प्रशासक फिंगरप्रिंट: 10 टुकड़े
·उपयोगकर्ता फिंगरप्रिंट: R503/R502-F: 190 टुकड़े    R558/R558S: 110 टुकड़े
·आउटपुट: रिले
·रिले मोड: सेल्फ-लॉकिंग मोड, इग्निशन मोड, जॉग मोड

सहायक सुझाव:

यदि कार, मोटरसाइकिल, के साथ कनेक्ट करने की आवश्यकता है, और उच्च सुरक्षा उत्पाद की आवश्यकता है, तो R503, R502-F चुनने का सुझाव दें।

KS220-S और KS220-L के बीच अंतर:

KS220-S: DC12V, 25uA

KS220-L: DC30-75V, 3.5mA

KS220-S संचालन निर्देश

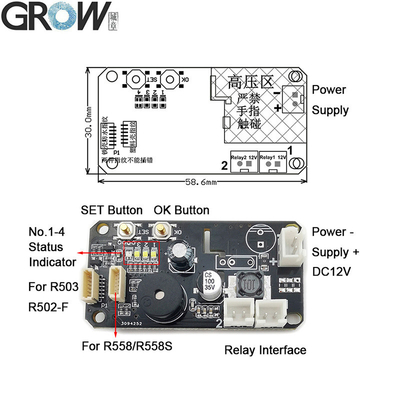

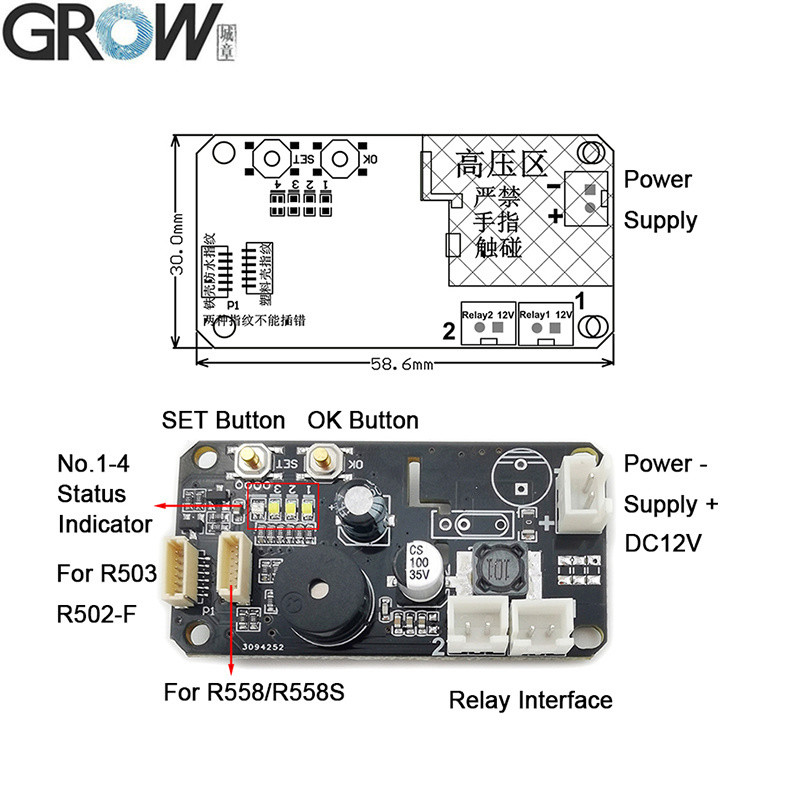

(फैक्ट्री वर्किंग स्थिति में, सेल्फ-लॉकिंग मोड में नंबर 1 रिले, इग्निशन मोड में नंबर 2 रिले।)
1. प्रशासक फिंगरप्रिंट पंजीकृत करें:SET बटन को छोटा दबाएं, नंबर 4 स्थिति संकेतक नीला दिखाता है, फिर पुष्टि करने के लिए OK बटन दबाएं, अब फिंगरप्रिंट मॉड्यूल LED फ्लैश करता है, फिंगरप्रिंट संग्रह क्षेत्र में कई बार एक ही एडमिन फिंगर डालें जब तक कि संगीत सुनाई न दे, जिसका अर्थ है फिंगरप्रिंट पंजीकरण सफल। फिंगरप्रिंट लगातार पंजीकृत किया जा सकता है और यह 10 टुकड़े प्रशासक फिंगरप्रिंट पंजीकृत कर सकता है; यदि अधिक फिंगरप्रिंट जोड़ने की आवश्यकता नहीं है, तो बाहर निकलने के लिए कुछ सेकंड प्रतीक्षा करें। यदि प्रशासक पूरी तरह से पंजीकृत है, तो यह "DiDiDi" सुनने के बाद स्वचालित रूप से प्रशासक पंजीकरण स्थिति से बाहर निकल जाएगा। यदि आप फिर से SET बटन दबाते हैं तो उपयोगकर्ता फिंगरप्रिंट पंजीकृत करना शुरू कर देगा। एडमिन फिंगरप्रिंट में अनलॉकिंग फ़ंक्शन नहीं होता है, इसका उपयोग केवल फिंगरप्रिंट पंजीकृत या हटाने के लिए किया जाता है। एडमिन फिंगरप्रिंट बैंगनी रिंग LED दिखाता है, उपयोगकर्ता फिंगरप्रिंट नीला रिंग LED दिखाता है।

2. उपयोगकर्ता फिंगरप्रिंट पंजीकृत करें:प्रशासक फिंगरप्रिंट को तब तक दबाएं जब तक कि मॉड्यूल नीला संकेतक प्रकाश न दिखाए और संगीत न सुनाई दे, जिसका अर्थ है कि उपयोगकर्ता फिंगरप्रिंट जोड़ सकते हैं। फिंगरप्रिंट संग्रह क्षेत्र में कई बार एक ही उपयोगकर्ता उंगली डालें जब तक कि संगीत सुनाई न दे, जिसका अर्थ है फिंगरप्रिंट पंजीकरण सफल। सिस्टम के पंजीकरण स्थिति में होने पर फिंगरप्रिंट लगातार पंजीकृत किया जा सकता है; यदि अधिक फिंगरप्रिंट जोड़ने की आवश्यकता नहीं है, तो कुछ सेकंड प्रतीक्षा करें।

3. उपयोगकर्ता फिंगरप्रिंट हटाएं:प्रशासक फिंगरप्रिंट को तब तक दबाएं जब तक कि मॉड्यूल लाल संकेतक प्रकाश न दिखाए और "DiDiDi" बीप और संगीत न सुनाई दे, जिसका अर्थ है कि उपयोगकर्ता फिंगरप्रिंट हटा दिए गए हैं।

4. फ़ैक्टरी डिफ़ॉल्ट पर वापस जाएँ:SET बटन को बार-बार छोटा दबाएं, जब तक कि NO.4 स्थिति संकेतक लाल न दिखाए, फिर OK बटन को तब तक लंबा दबाएं जब तक कि फिंगरप्रिंट मॉड्यूल लाल संकेतक प्रकाश तेजी से फ्लैश न करे और संगीत न सुनाई दे, जिसका अर्थ है इनिशियलाइज़ेशन ऑपरेशन सफल।

5. रिले 1 का उपयोग कैसे करें:पंजीकृत उपयोगकर्ता फिंगरप्रिंट को छोटा दबाएं। फिंगरप्रिंट मॉड्यूल हरा प्रकाश दिखाता है।

6. रिले 2 का उपयोग कैसे करें:पंजीकृत उपयोगकर्ता फिंगरप्रिंट को लंबा दबाएं। फिंगरप्रिंट मॉड्यूल नीला प्रकाश दिखाता है।

ध्यान दें:
1. फ़ैक्टरी स्थिति में किसी भी फिंगरप्रिंट का उपयोग किया जा सकता है, लेकिन फिंगरप्रिंट पंजीकृत होने के बाद फ़ंक्शन अमान्य हो जाएगा।
