GROW KS200+R503 4*AA बैटरी या DC3.7V-6.5V रिंग इंडिकेटर लाइट डोर एक्सेस कंट्रोल कैपेसिटिव फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
प्रमाणन: CE
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: कार्टून
प्रसव के समय: पीक सीजन लीड टाइम: 15 कार्यदिवसों के भीतर ऑफ सीजन लीड टाइम: 15 कार्यदिवसों के भीतर
भुगतान शर्तें: टी/टी, पेपैल
आपूर्ति की क्षमता: 5000
विस्तार जानकारी
Model NO.: KS200+R503 Screen: as Picture
Communication Interface: RS232, USB, TCP/IP Fingerprint Capacity: 200
Power Supply: 4*AA Battery or DC3.7V--6.5V Output: DC5--6V,1.5A(Peak:2.5A)
Standby Mode Current: Less Than 7ua Transport Package: Standard Export Carton Package
Specification: 4*AA battery or DC3.7V--6.5V Trademark: GROW
Origin: China HS Code: 8471609000
Supply Ability: 5000 Voice Service: Without Voice Service
Clock: Without Clock Color: as Picture
Samples: US$ 21.3/Piece 1 Piece(Min.Order) | अनुकूलन: उपलब्ध -- अनुकूलित अनुरोध
Shipping Cost: about shipping cost and estimated delivery time. Payment Method: Initial Payment Full Payment
मुद्रा: अमेरिकी डॉलर$ Return&refunds: You can apply for a refund up to 30 days after receipt of the products.
प्रमुखता देना:

3.7V फिंगरप्रिंट कंट्रोल बोर्ड

,

3.7V फिंगरप्रिंट आर्डिनो

,

6.5V फिंगरप्रिंट कंट्रोल बोर्ड


उत्पाद विवरण

GROW KS200+R503 4*AA बैटरी या DC3.7V-6.5V रिंग इंडिकेटर लाइट डोर एक्सेस कंट्रोल कैपेसिटिव फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 0

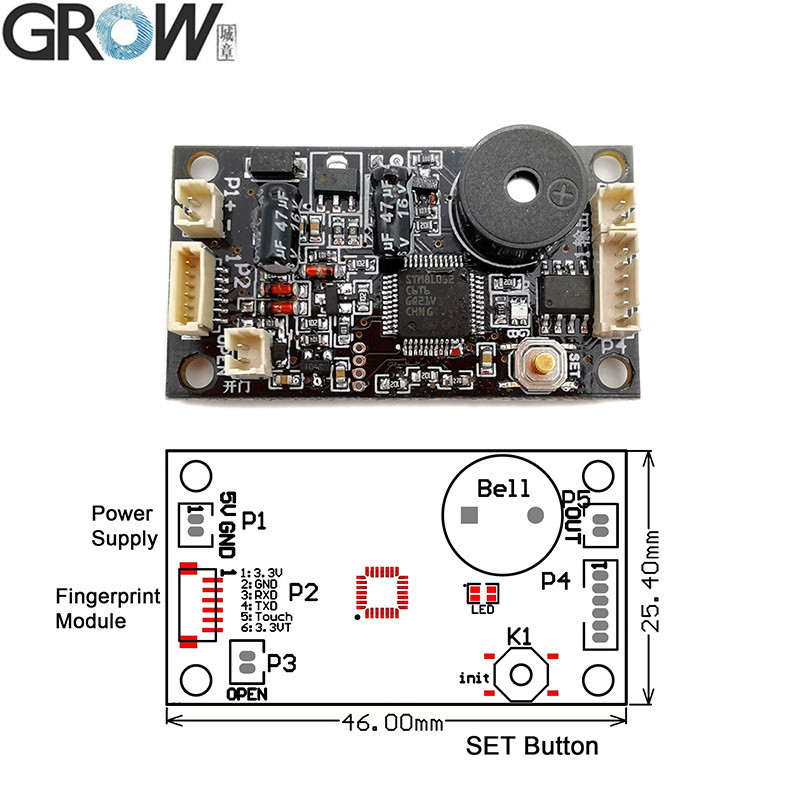

KS200 तकनीकी पैरामीटर

4*AA बैटरी या DC3.7-6.5V, मोटर आउटपुट, कम बिजली की खपत, व्यवस्थापक/उपयोगकर्ता फ़ंक्शन
·बिजली आपूर्ति: DC3.7V--6.5V
·स्टैंड-बाय मोड करंट:<7uA
·आउटपुट: DC5--6V,1.5A(पीक: 2.5A)
·व्यवस्थापक फिंगरप्रिंट: 20 टुकड़े
·उपयोगकर्ता फिंगरप्रिंट: 180 टुकड़े
·कम वोल्टेज अलार्म: 4.8V (सूखी बैटरी)
                                3.5V (लिथियम बैटरी)


मोटर वर्किंग मोड:
1. आगे 0.5 सेकंड → आराम 5 सेकंड → रिवर्स 0.5 सेकंड।
2. आगे 1 सेकंड → आराम 5 सेकंड → रिवर्स 1 सेकंड।
3. आगे 1 सेकंड
4. आगे 2 सेकंड
5. सेल्फ-लॉकिंग मोड
6. होल्ड मोड



KS200 ऑपरेशन निर्देश

1 व्यवस्थापक फिंगरप्रिंट पंजीकृत करें:
SET बटन को देर तक दबाएं, जब कंट्रोल बोर्ड पर नीला इंडिकेटर लाइट दिखाई दे तो उंगली छोड़ दें, अब फिंगरप्रिंट मॉड्यूल इंडिकेटर तेजी से झपकाता है, फिंगरप्रिंट संग्रह क्षेत्र में एक ही व्यवस्थापक उंगली को कई बार रखें जब तक कि संगीत सुनाई न दे, जिसका अर्थ है फिंगरप्रिंट पंजीकरण सफल। फिंगरप्रिंट को लगातार पंजीकृत किया जा सकता है और यह 20 टुकड़े व्यवस्थापक फिंगरप्रिंट पंजीकृत कर सकता है; यदि अधिक फिंगरप्रिंट जोड़ने की आवश्यकता नहीं है, तो बाहर निकलने के लिए कुछ सेकंड प्रतीक्षा करें। यदि व्यवस्थापक पूरी तरह से पंजीकृत है, तो यह "DiDiDi" सुनने के बाद स्वचालित रूप से व्यवस्थापक पंजीकरण स्थिति से बाहर निकल जाएगा और यदि SET बटन को फिर से दबाया जाता है तो उपयोगकर्ता फिंगरप्रिंट पंजीकृत करना शुरू कर देगा।

2 उपयोगकर्ता फिंगरप्रिंट पंजीकृत करें:
व्यवस्थापक फिंगरप्रिंट को तब तक दबाएं जब तक कि नीला इंडिकेटर लाइट तेजी से झपके और संगीत सुनाई न दे, इसका मतलब है कि उपयोगकर्ता फिंगरप्रिंट जोड़ सकते हैं। फिंगरप्रिंट संग्रह क्षेत्र में एक ही उपयोगकर्ता उंगली को कई बार रखें जब तक कि संगीत सुनाई न दे, जिसका अर्थ है फिंगरप्रिंट पंजीकरण सफल। सिस्टम के पंजीकरण की स्थिति में फिंगरप्रिंट को लगातार पंजीकृत किया जा सकता है; यदि अधिक फिंगरप्रिंट जोड़ने की आवश्यकता नहीं है, तो कुछ सेकंड प्रतीक्षा करें।

3 उपयोगकर्ता फिंगरप्रिंट हटाएं:व्यवस्थापक फिंगरप्रिंट को तब तक दबाएं जब तक कि लाल इंडिकेटर लाइट तेजी से झपके और संगीत सुनाई न दे, इसका मतलब है कि उपयोगकर्ता फिंगरप्रिंट हटा दिए गए हैं।

4 फ़ैक्टरी सेटिंग:
SET बटन को देर तक दबाएं, जब तक कि कंट्रोल बोर्ड पर लाल इंडिकेटर लाइट दिखाई न दे और संगीत सुनाई न दे, फिर उंगली छोड़ दें, इसका मतलब है कि प्रारंभिक ऑपरेशन सफल है।

ध्यान दें:
1. फ़ैक्टरी डिफ़ॉल्ट होने पर कोई भी फिंगरप्रिंट इस्तेमाल किया जा सकता है, और फिंगरप्रिंट पंजीकृत होने के बाद यह फ़ंक्शन अक्षम हो जाता है।
2. जब वोल्टेज DC4.7V से कम हो, तो लाल बत्ती जलती है, इसका मतलब है कम वोल्टेज चेतावनी।
3. होल्ड मोड में, उपयोगकर्ता फिंगरप्रिंट पंजीकृत करते समय, पहले व्यवस्थापक का फिंगरप्रिंट दबाएं। पास होने के बाद, उंगली उठाएं और फिर से व्यवस्थापक का फिंगरप्रिंट दबाएं। जब लाइट झपके और संगीत की आवाज़ सुनाई दे, तो उपयोगकर्ता का फिंगरप्रिंट पंजीकृत किया जा सकता है।

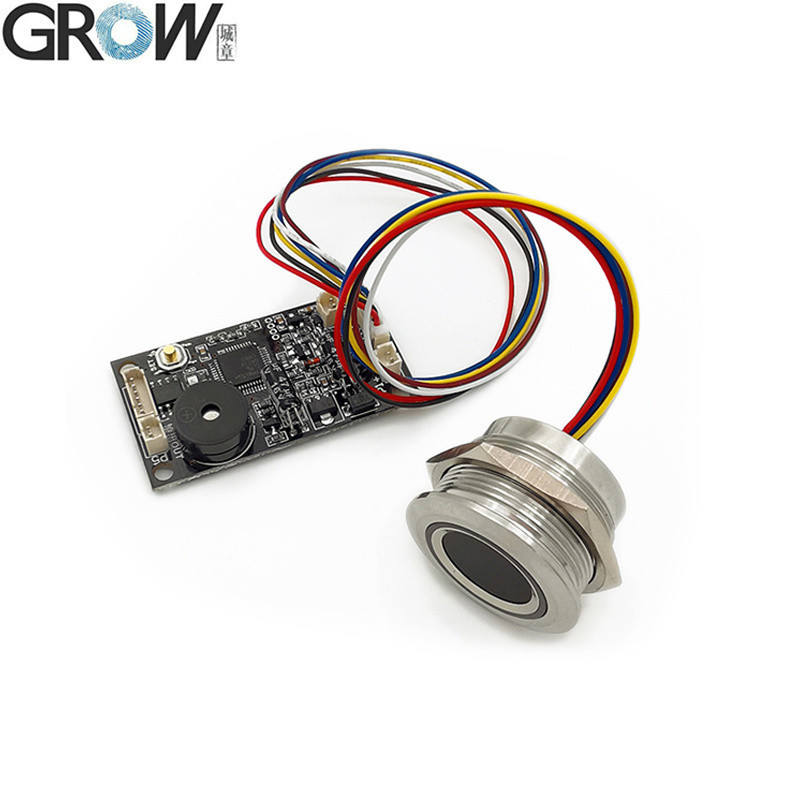

KS200 R502-A, R502-F, R502-AW, R503, R503-M22 फिंगरप्रिंट मॉड्यूल के लिए उपयुक्त है।

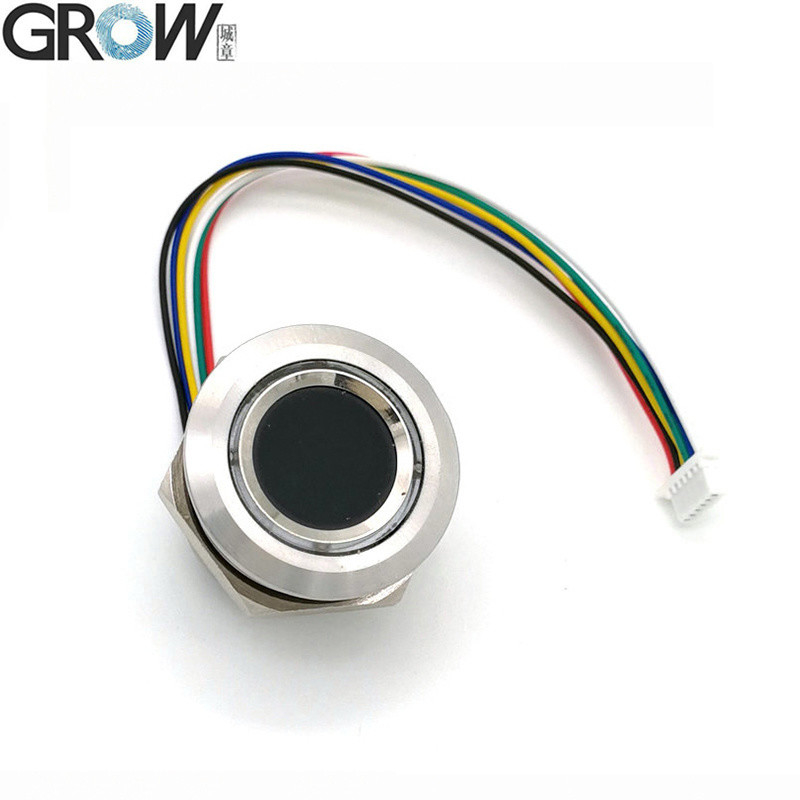

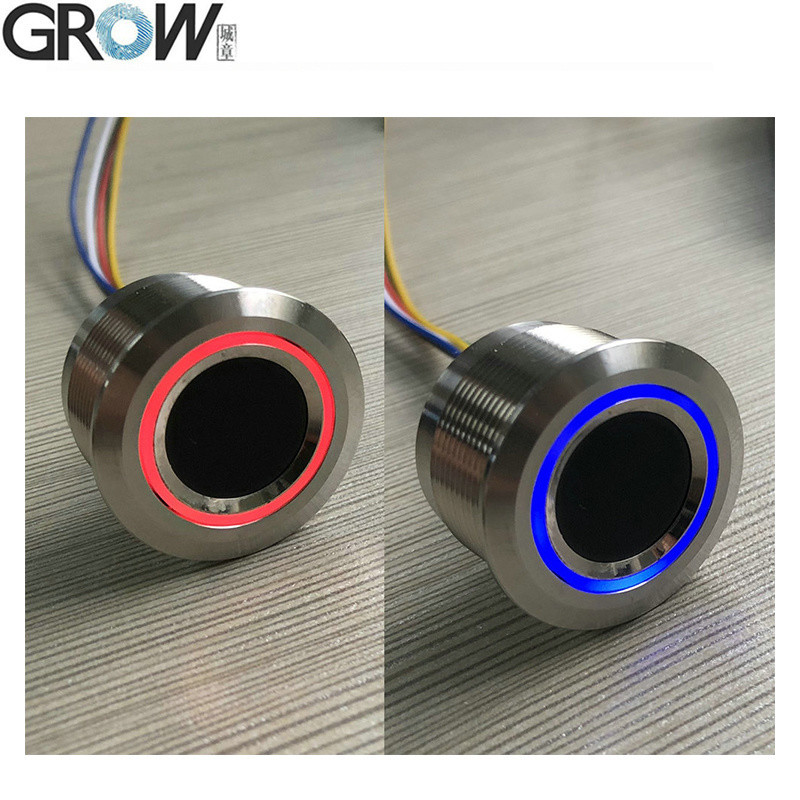

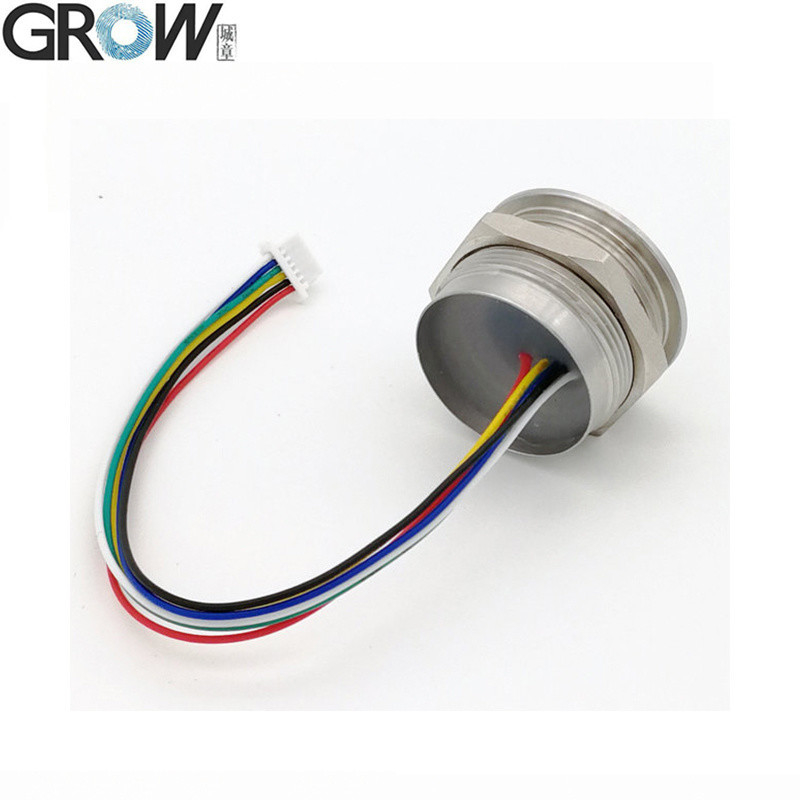

R503 विनिर्देश
मॉडल R503
प्रकार कैपेसिटिव फिंगरप्रिंट मॉड्यूल
इंटरफ़ेस UART(TTL)
रिज़ॉल्यूशन 508 DPI
वोल्टेज DC 3.3V
फिंगरप्रिंट क्षमता 200
सेंसिंग सरणी 192*192 पिक्सेल
कार्यकारी करंट 20mA
स्टैंडबाय करंट विशिष्ट स्पर्श स्टैंडबाय वोल्टेज: 3.3V, औसत करंट: 2uA
फिंगरप्रिंट मॉड्यूल बाहरी आकार व्यास 28 (मिमी)
फिंगरप्रिंट मॉड्यूल आंतरिक आकार व्यास 23.5 (मिमी)
फिंगरप्रिंट मॉड्यूल ऊंचाई 19 (मिमी)
प्रभावी संग्रह क्षेत्र व्यास 15.5 (मिमी)

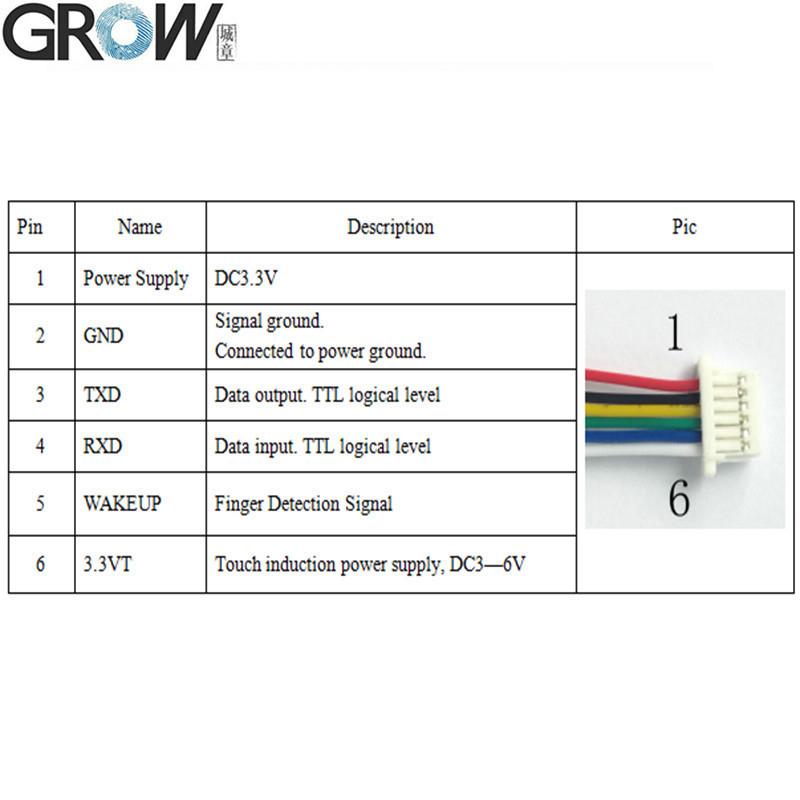

कनेक्टर SH1.0-6Pin
एलईडी नियंत्रण हाँ
एलईडी रंग RGB
स्कैनिंग गति < 0.2 सेकंड
सत्यापन गति < 0.3 सेकंड
मिलान विधि 1:1; 1:N
FRR ≤1%
FAR ≤0.001%
कार्य वातावरण -20C ---60C
कार्य आर्द्रता 10-85%
एंटी-स्टैटिक क्षमता 15KV
घर्षण प्रतिरोध तीव्रता 1 मिलियन बार
संचार बॉड दर (UART): (9600 × N) bps जहाँ N = 1 ~ 12 (डिफ़ॉल्ट N = 6, यानी 57600bps)


GROW KS200+R503 4*AA बैटरी या DC3.7V-6.5V रिंग इंडिकेटर लाइट डोर एक्सेस कंट्रोल कैपेसिटिव फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 1
GROW KS200+R503 4*AA बैटरी या DC3.7V-6.5V रिंग इंडिकेटर लाइट डोर एक्सेस कंट्रोल कैपेसिटिव फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 2GROW KS200+R503 4*AA बैटरी या DC3.7V-6.5V रिंग इंडिकेटर लाइट डोर एक्सेस कंट्रोल कैपेसिटिव फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 3GROW KS200+R503 4*AA बैटरी या DC3.7V-6.5V रिंग इंडिकेटर लाइट डोर एक्सेस कंट्रोल कैपेसिटिव फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 4


GROW KS200+R503 4*AA बैटरी या DC3.7V-6.5V रिंग इंडिकेटर लाइट डोर एक्सेस कंट्रोल कैपेसिटिव फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 5
GROW KS200+R503 4*AA बैटरी या DC3.7V-6.5V रिंग इंडिकेटर लाइट डोर एक्सेस कंट्रोल कैपेसिटिव फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 6
GROW KS200+R503 4*AA बैटरी या DC3.7V-6.5V रिंग इंडिकेटर लाइट डोर एक्सेस कंट्रोल कैपेसिटिव फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 7
GROW KS200+R503 4*AA बैटरी या DC3.7V-6.5V रिंग इंडिकेटर लाइट डोर एक्सेस कंट्रोल कैपेसिटिव फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 8GROW KS200+R503 4*AA बैटरी या DC3.7V-6.5V रिंग इंडिकेटर लाइट डोर एक्सेस कंट्रोल कैपेसिटिव फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 9GROW KS200+R503 4*AA बैटरी या DC3.7V-6.5V रिंग इंडिकेटर लाइट डोर एक्सेस कंट्रोल कैपेसिटिव फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 10
GROW KS200+R503 4*AA बैटरी या DC3.7V-6.5V रिंग इंडिकेटर लाइट डोर एक्सेस कंट्रोल कैपेसिटिव फिंगरप्रिंट एक्सेस कंट्रोल बोर्ड 11
