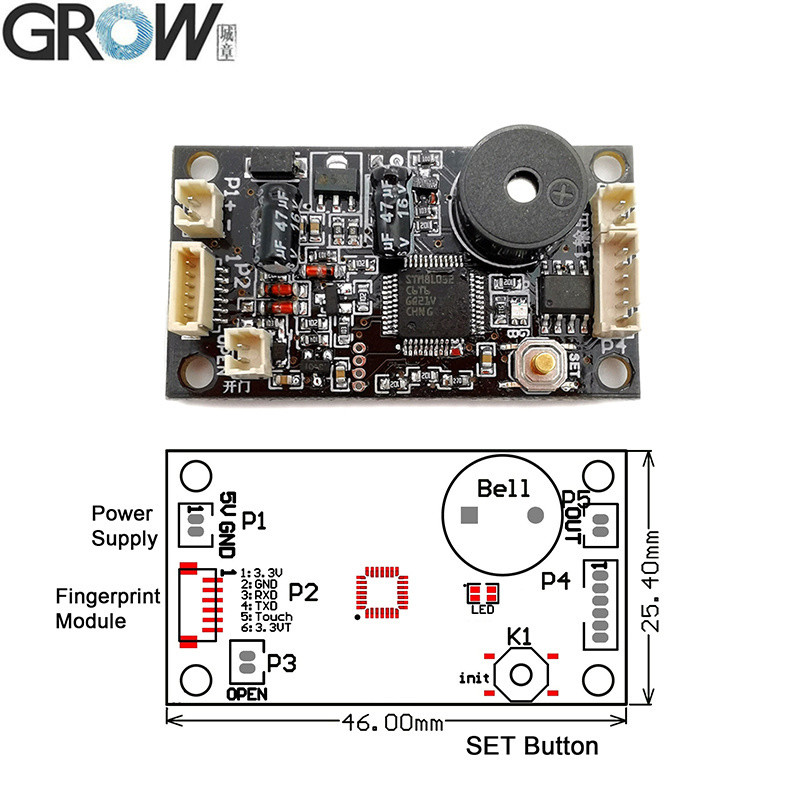

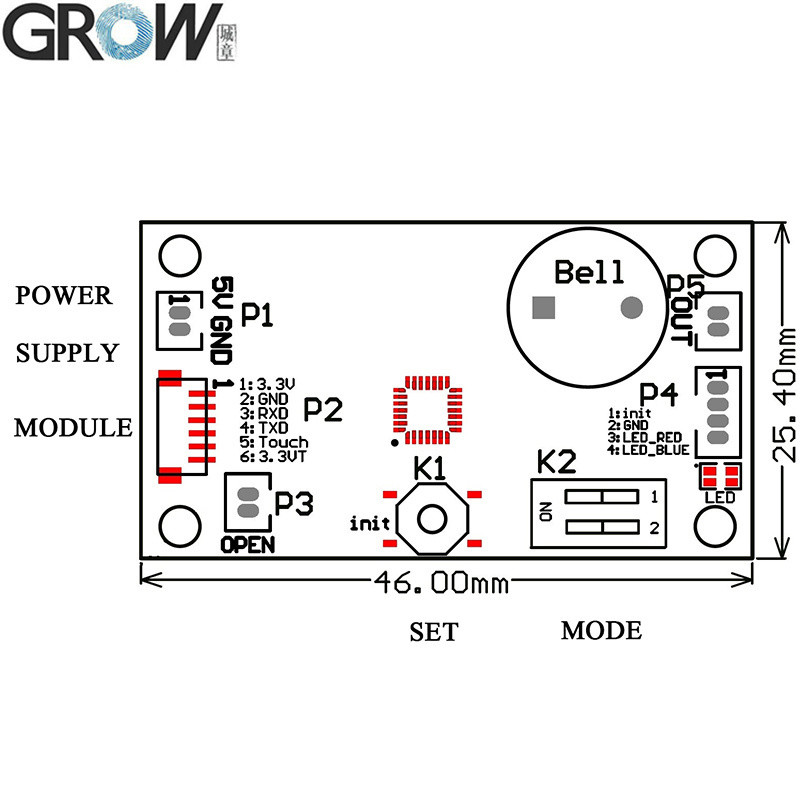

KS200 तकनीकी मापदंड

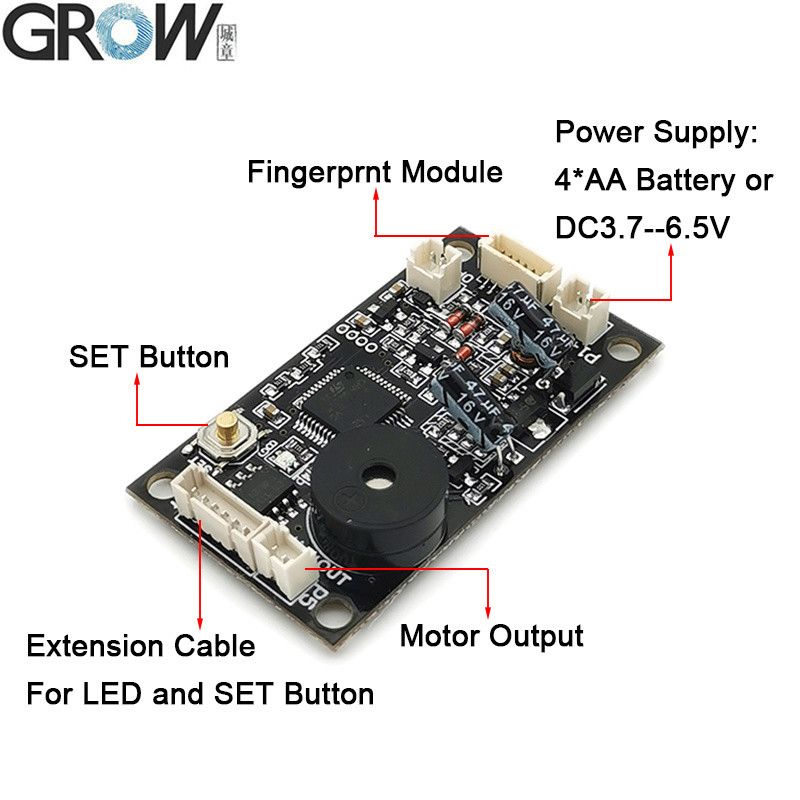

4*AA बैटरी या DC3.7-6.5V, मोटर आउटपुट, कम बिजली की खपत, व्यवस्थापक/उपयोगकर्ता फ़ंक्शन·ऊर्जा आपूर्तिःDC3.7V-6.5V
·स्टैंडबाय मोड में वर्तमानः<7uA
·आउटपुटःDC5--6V,1.5A(पीक:2.5A)
·प्रशासक का उंगली का निशान: 20 टुकड़े
·उपयोगकर्ता का फिंगरप्रिंटः 180 टुकड़े
·कम वोल्टेज अलार्मः4.8V (शुष्क बैटरी)
3.5V (लिथियम बैटरी)
मोटर कार्य मोडः1. आगे 0.5 सेकंड → आराम 5 सेकंड → पीछे 0.5 सेकंड.
2. आगे 1 सेकंड → आराम 5 सेकंड → पीछे 1 सेकंड.
3आगे 1 सेकंड
4आगे 2 सेकंड
5. स्व-लॉकिंग मोड
6. रुको मोड
KS200 ऑपरेशन निर्देश
1 रजिस्टर प्रशासक का फिंगरप्रिंट:लंबे समय के लिए SET बटन दबाएं, जब नियंत्रण बोर्ड पर नीली संकेतक प्रकाश दिखाता है, अब फिंगरप्रिंट मॉड्यूल संकेतक तेजी से फ्लैश, उंगली जारी करें,एक ही प्रशासन उंगली कई बार के साथ उंगली के निशान संग्रह क्षेत्र में डाल जब तक संगीत सुनने का मतलब उंगली के निशान पंजीकरण सफल. फिंगरप्रिंट लगातार रजिस्टर किया जा सकता है और यह 20 टुकड़े प्रशासक फिंगरप्रिंट रजिस्टर कर सकते हैं; यदि कोई जरूरत नहीं फिंगरप्रिंट और अधिक जोड़ने, बाहर निकलने के लिए कुछ सेकंड प्रतीक्षा.यदि प्रशासक पूरी तरह से पंजीकृत है,यह स्वचालित रूप से "DiDiDi" सुनने के बाद व्यवस्थापक पंजीकरण स्थिति से बाहर निकल जाएगा और उपयोगकर्ता फिंगरप्रिंट पंजीकरण शुरू करेगा यदि आप SET बटन को फिर से दबाएं।
2 उपयोगकर्ता उंगली का निशान पंजीकृत करेंःप्रशासक के फिंगरप्रिंट को तब तक दबाएं जब तक कि नीले संकेतक प्रकाश तेजी से फ्लैश न हो जाए और संगीत सुना जाए, जिसका अर्थ है उपयोगकर्ता के फिंगरप्रिंट को जोड़ सकते हैं।एक ही उपयोगकर्ता उंगली कई बार उंगली के निशान संग्रह क्षेत्र में जब तक संगीत सुनने का मतलब है उंगली के निशान पंजीकरण सफल.फिंगरप्रिंट को लगातार पंजीकृत किया जा सकता है जब सिस्टम रजिस्टर स्थिति में हो; यदि कोई जरूरत नहीं है तो फिंगरप्रिंट को और जोड़ने के लिए, कुछ सेकंड प्रतीक्षा करें।
3 उपयोगकर्ता फिंगरप्रिंट मिटाएँःजब तक लाल सूचक प्रकाश तेजी से चमकता है और संगीत सुनता है तब तक प्रशासक फिंगरप्रिंट दबाएं, इसका मतलब है कि उपयोगकर्ता के फिंगरप्रिंट हटा दिए जाते हैं।
4 कारखाना सेटिंगःलंबे समय तक SET बटन दबाएं, जब तक कि नियंत्रण बोर्ड पर लाल संकेत प्रकाश नहीं दिखता और संगीत नहीं सुना जाता, फिर उंगली को छोड़ दें, इसका मतलब है कि आरंभिकरण ऑपरेशन सफल रहा है।
नोटः
1किसी भी फिंगरप्रिंट का उपयोग कारखाने के डिफ़ॉल्ट में किया जा सकता है, और फिंगरप्रिंट पंजीकृत होने के बाद यह फ़ंक्शन अक्षम है.
2जब वोल्टेज DC4.7V से कम हो, लाल प्रकाश हल्का हो जाता है, इसका अर्थ है कम वोल्टेज चेतावनी।
3प्रतीक्षा मोड में, उपयोगकर्ता के फिंगरप्रिंट को पंजीकृत करते समय, पहले व्यवस्थापक के फिंगरप्रिंट को दबाएं. पास करने के बाद, उंगली उठाएं और फिर से व्यवस्थापक के फिंगरप्रिंट को दबाएं.जब प्रकाश चमकता है और संगीत की आवाज़ सुनता है, उपयोगकर्ता के फिंगरप्रिंट को पंजीकृत किया जा सकता है।

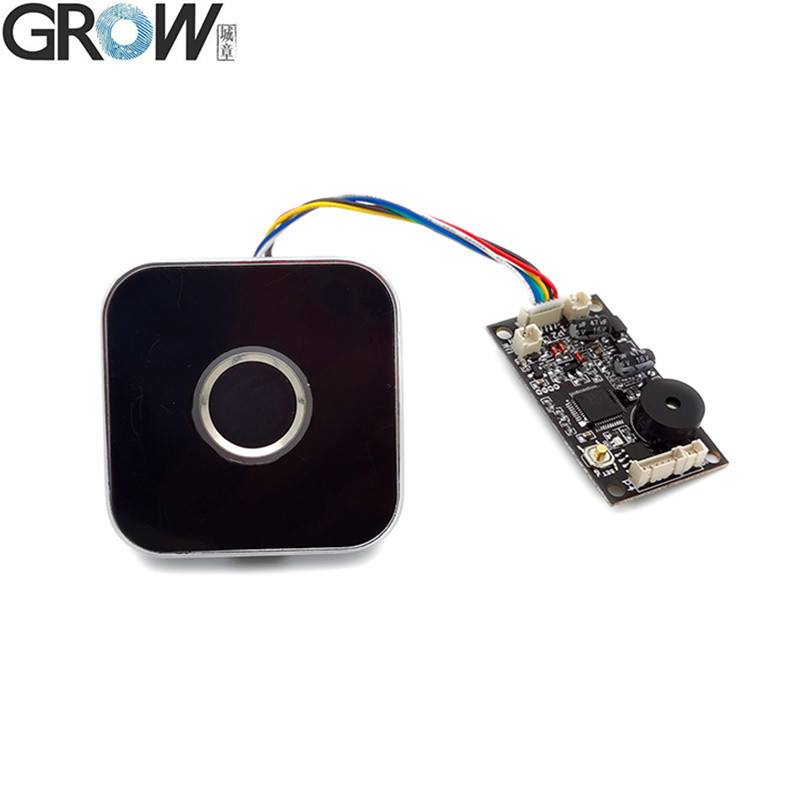

KS200 R502-A,R502-F,R502-AW,R503 फिंगरप्रिंट मॉड्यूल के लिए उपयुक्त है।

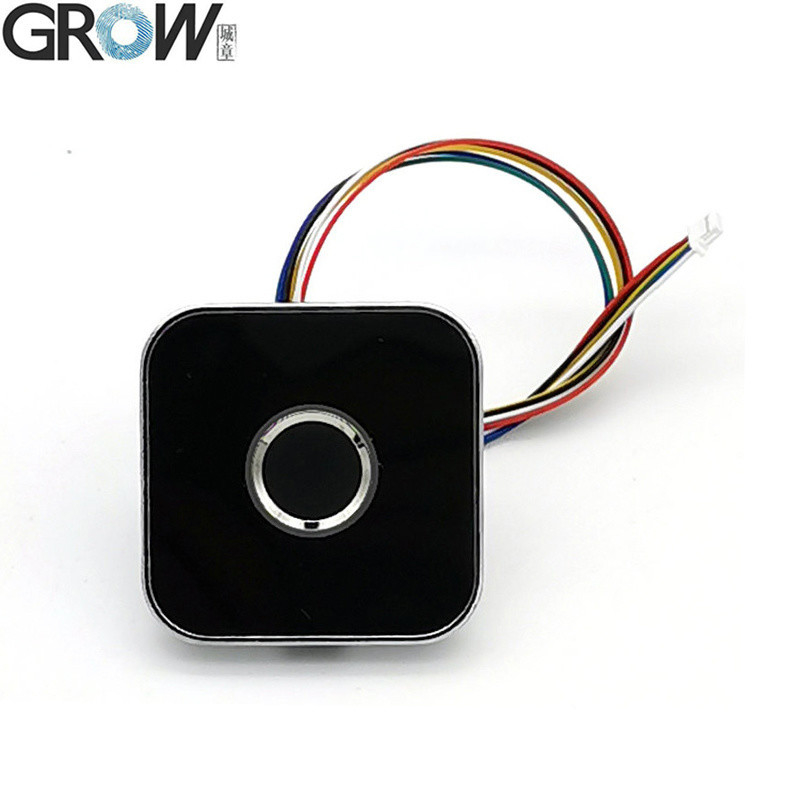

R502-AW विनिर्देश
| मॉडल |
R502-AW |
| प्रकार |
क्षमतात्मक फिंगरप्रिंट मॉड्यूल |
| इंटरफेस |
यूएआरटी (टीटीएल) |
| संकल्प |
508 डीपीआई |
| वोल्टेज |
डीसी 3.3V |
| फिंगरप्रिंट क्षमता |
200 |
| सेंसर सरणी |
192*192 पिक्सेल |
| कार्य करंट |
20mA |
| स्टैंडबाय वर्तमान |
विशिष्ट स्पर्श स्टैंडबाय वोल्टेजः 3.3V, औसत वर्तमानः 2uA |

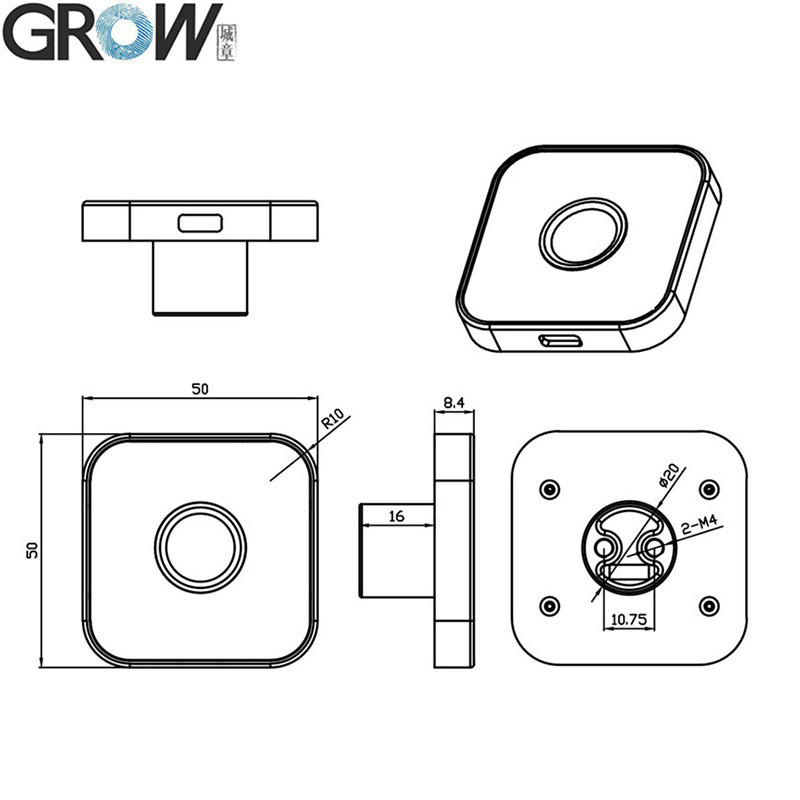

| फिंगरप्रिंट मॉड्यूल का बाहरी आकार |
50*50*8.4 (मिमी) |
| प्रभावी संग्रह क्षेत्र |
व्यास 15.5 (मिमी) |
| आवरण सामग्री |
जस्ता मिश्र धातु |
| कनेक्ट कंट्रोल बोर्ड |
K200-3.3/K202/K215-V1.2/K216 |
| कनेक्टर |
MX1.0-6Pin |
| एलईडी नियंत्रण |
हाँ |
| एलईडी रंग |
बैंगनी और नीली और लाल |
| स्कैनिंग गति |
< 0.2 सेकंड |
| सत्यापन गति |
< 0.3 सेकंड |
| मेल खाने की विधि |
1:1; 1:एन |
| एफआरआर |
≤ 1% |
| FAR |
≤0.001% |
| कार्य वातावरण |
-20C --- 60C |
| कार्य आर्द्रता |
10-85% |
| अस्थिर क्षमता |
15 केवी |
| घर्षण प्रतिरोध की तीव्रता |
1 मिलियन बार |
| संचार बाउड दर (UART): |
(9600 × एन) बीपीएस जहां एन = 1 ~ 12 ((डिफ़ॉल्ट एन = 6, यानी 57600 बीपीएस) |
