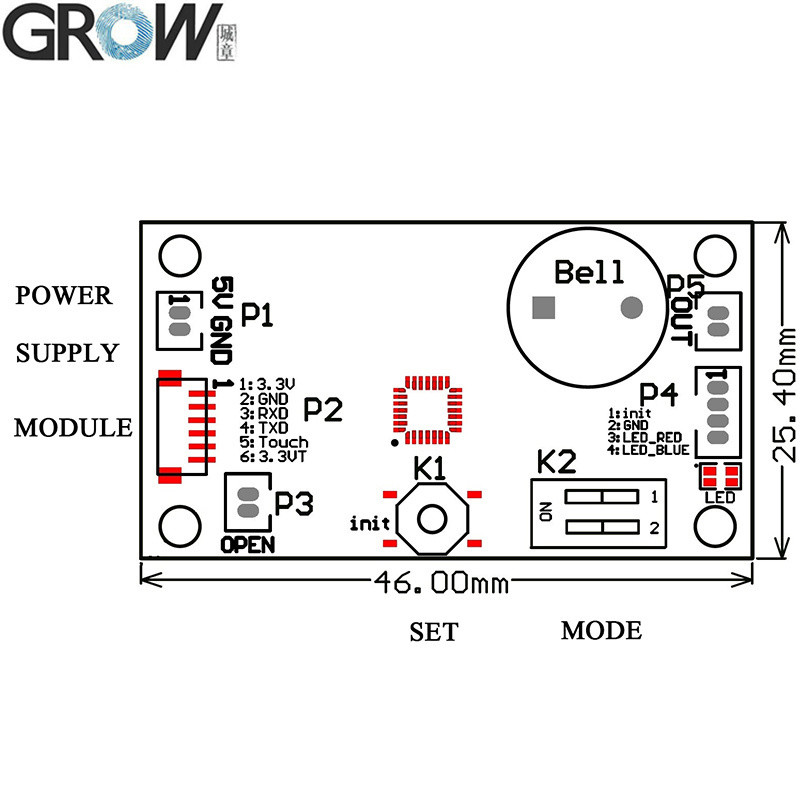

K202 तकनीकी मापदंड
·पी1: बिजली की आपूर्तिः
DC12V·आउटपुटः रिले ((अधिकतम. वर्तमान:10A)
·स्टैंडबाय करंटः 15uA
·फिंगरप्रिंट क्षमताः 120 टुकड़े
आकारः 64.4*25.4 मिमी
·P2: MX 1.0mm अंतरिक्ष 6 पिन फिंगरप्रिंट मॉड्यूल ((R502,R502-A,R502-AW,R503 कनेक्ट कर सकते हैं)
·पी3: एमएक्स 1.25 मिमी अंतरिक्ष 6 पिन फिंगरप्रिंट मॉड्यूल ((R300,R301T,R303,R303T,R305,R306,R307,R501 कनेक्ट कर सकते हैं)
K202 को कम बिजली की खपत के लिए डिज़ाइन किया गया है, बिजली की आपूर्ति DC12V है, रिले का समय बटन को घुमाकर समायोजित किया जा सकता है, रिले का समयः 0.5-13 सेकंड।
फिंगरप्रिंट रजिस्टर करना बहुत आसान है, फिंगरप्रिंट रजिस्टर करने के लिए बस SET बटन दबाएं और फैक्ट्री डिफ़ॉल्ट पर वापस जाने के लिए SET बटन को लंबे समय तक दबाएं।
K202 परिचालन निर्देश
1.SET बटनःSET बटन को कुछ ही समय में दबाएं,नीली सूचक रोशनी तेजी से चमकती है और सिस्टम रजिस्टर स्थिति में है, फिंगरप्रिंट संग्रह क्षेत्र पर उंगली रखें, संगीत सुनने पर फिंगरप्रिंट रजिस्टर सफल है।फिंगरप्रिंट लगातार पंजीकृत किया जा सकता है जब सिस्टम रजिस्टर राज्य में है; यदि फिंगरप्रिंट जोड़ने की आवश्यकता नहीं है, तो कुछ सेकंड प्रतीक्षा करें।
2.फैक्टरी डिफ़ॉल्ट पर वापसः"डीआई" लंबे बीप और संगीत सुनने तक SET बटन दबाएं, इसका मतलब है कि आरंभिकरण ऑपरेशन सफल है।
3रिले समय सेट करें:रिले के समापन समय को 0.5 से 13 सेकंड तक सेट करने के लिए K2 घुमाएं। रिले संपर्क आउटपुट, स्विच सिग्नल, कोई वोल्टेज आउटपुट नहीं है।
4उपयोगःफिंगरप्रिंट पास होने के बाद रिले बंद हो जाता है, और बंद होने का समय K2 द्वारा निर्धारित किया जाता है।
नोटः1. सभी संकेत दीपक स्टैंडबाय स्थिति में बंद हैं, और रोशनी काम की स्थिति में चालू हैं;
2. किसी भी फिंगरप्रिंट का उपयोग फैक्टरी स्थिति में किया जा सकता है, लेकिन फिंगरप्रिंट पंजीकृत होने के बाद फ़ंक्शन अमान्य हो जाएगा.

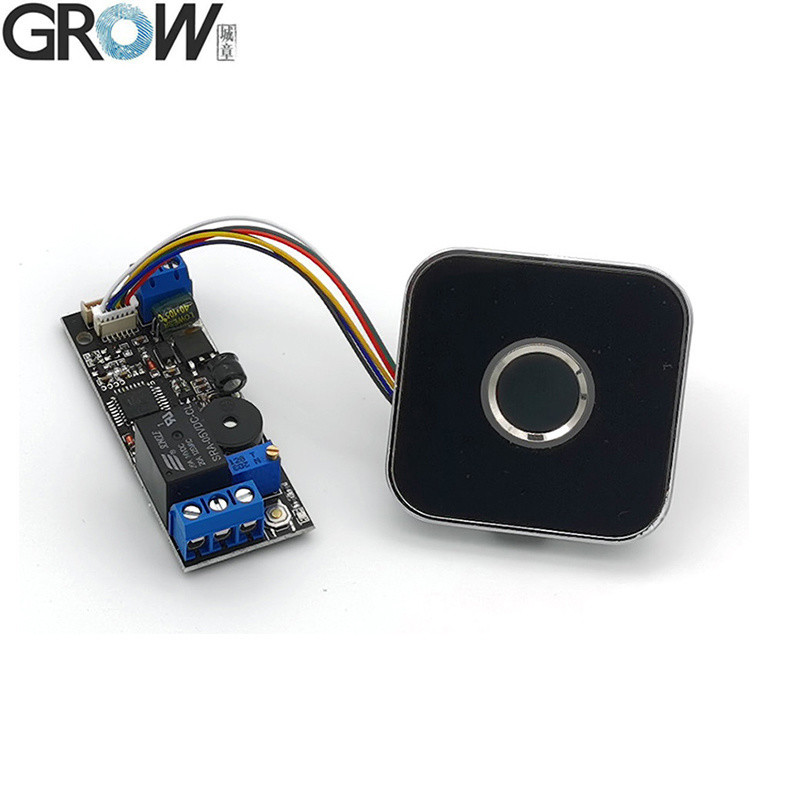

K202 का उपयोग R300,R301T,R303,R303T,R305,R306,R307,R501,R502,R502-A,R502-AW,R503 फिंगरप्रिंट मॉड्यूल के साथ किया जा सकता है

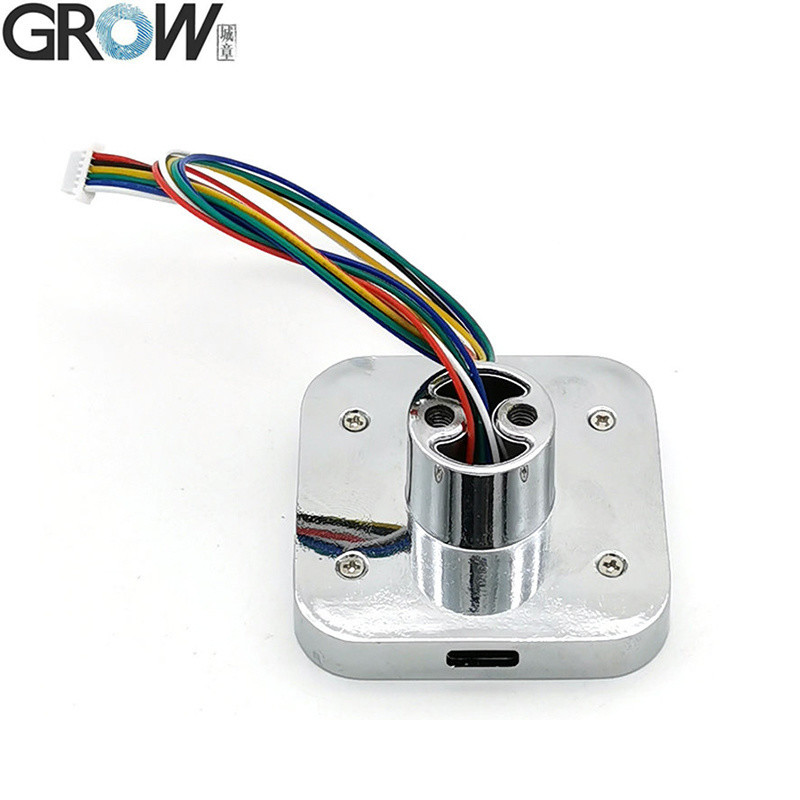

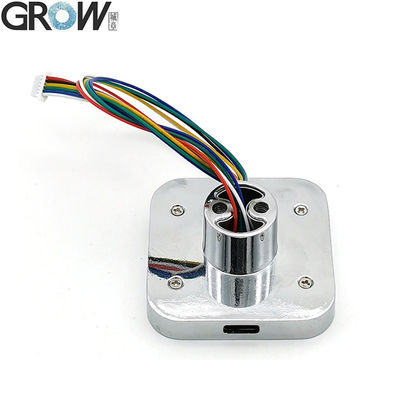

R502-AW विनिर्देश
| मॉडल |
R502-AW |
| प्रकार |
क्षमतात्मक फिंगरप्रिंट मॉड्यूल |
| इंटरफेस |
यूएआरटी (टीटीएल) |
| संकल्प |
508 डीपीआई |
| वोल्टेज |
डीसी 3.3V |
| फिंगरप्रिंट क्षमता |
200 |
| सेंसर सरणी |
192*192 पिक्सेल |
| कार्य करंट |
20mA |
| स्टैंडबाय वर्तमान |
विशिष्ट स्पर्श स्टैंडबाय वोल्टेजः 3.3V, औसत वर्तमानः 2uA |

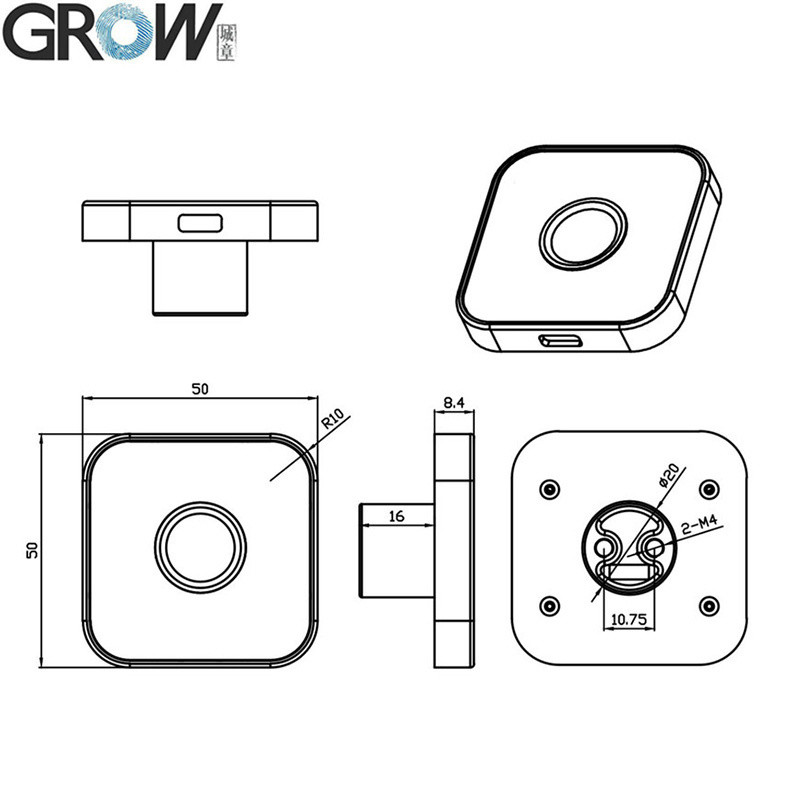

| फिंगरप्रिंट मॉड्यूल का बाहरी आकार |
50*50*8.4 (मिमी) |
| प्रभावी संग्रह क्षेत्र |
व्यास 15.5 (मिमी) |
| आवरण सामग्री |
जस्ता मिश्र धातु |
| कनेक्ट कंट्रोल बोर्ड |
K200-3.3/K202/K215-V1.2/K216 |
| कनेक्टर |
MX1.0-6Pin |
| एलईडी नियंत्रण |
हाँ |

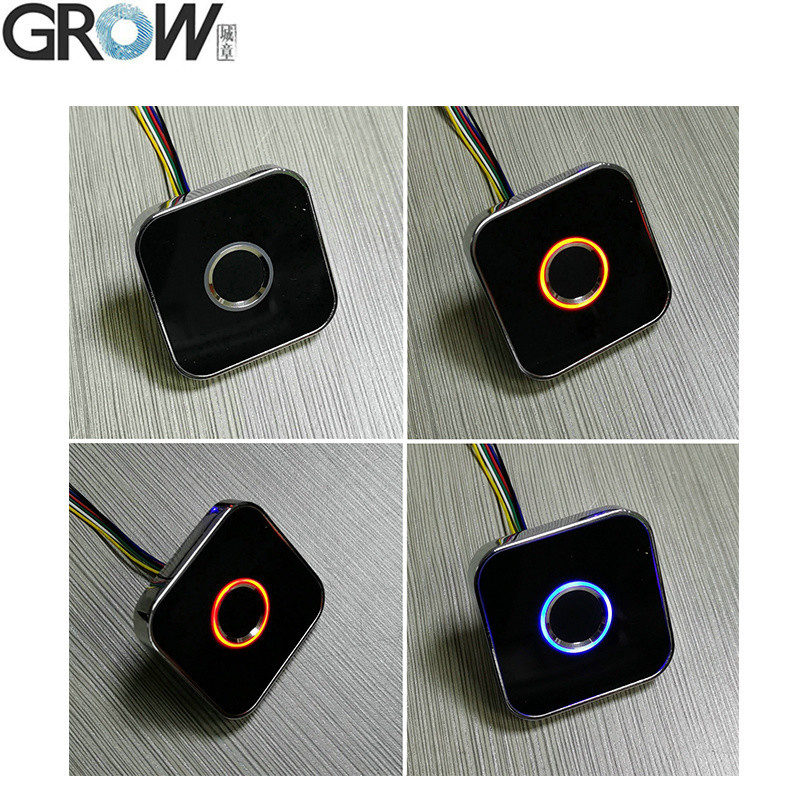

| एलईडी रंग |
बैंगनी और नीली और लाल |
| स्कैनिंग गति |
< 0.2 सेकंड |
| सत्यापन गति |
< 0.3 सेकंड |
| मेल खाने की विधि |
1:1; 1:एन |
| एफआरआर |
≤ 1% |
| FAR |
≤0.001% |
| कार्य वातावरण |
-20C --- 60C |
| कार्य आर्द्रता |
10-85% |
| अस्थिर क्षमता |
15 केवी |
| घर्षण प्रतिरोध की तीव्रता |
1 मिलियन बार |
| संचार बाउड दर (UART): |
(9600 × एन) बीपीएस जहां एन = 1 ~ 12 ((डिफ़ॉल्ट एन = 6, यानी 57600 बीपीएस) |
उत्पाद फ़ाइलें
·Arduino, Android,.Net, Windows आदि के लिए निःशुल्क संदर्भ SDK फ़ाइलें प्रदान करें।
·उपयोगकर्ता मैनुअल प्रदान करें
आप इस वेबसाइट लिंक से R502-AW उपयोगकर्ता मैनुअल डाउनलोड कर सकते हैंः
https://hzgrow.en.made-in-china.com
आप इस वेबसाइट लिंक से K202 उपयोगकर्ता मैनुअल डाउनलोड कर सकते हैंः
https://hzgrow.en.made-in-china.com
यदि आपको एसडीके फ़ाइलों की आवश्यकता है, तो कृपया हमसे संपर्क करें।
