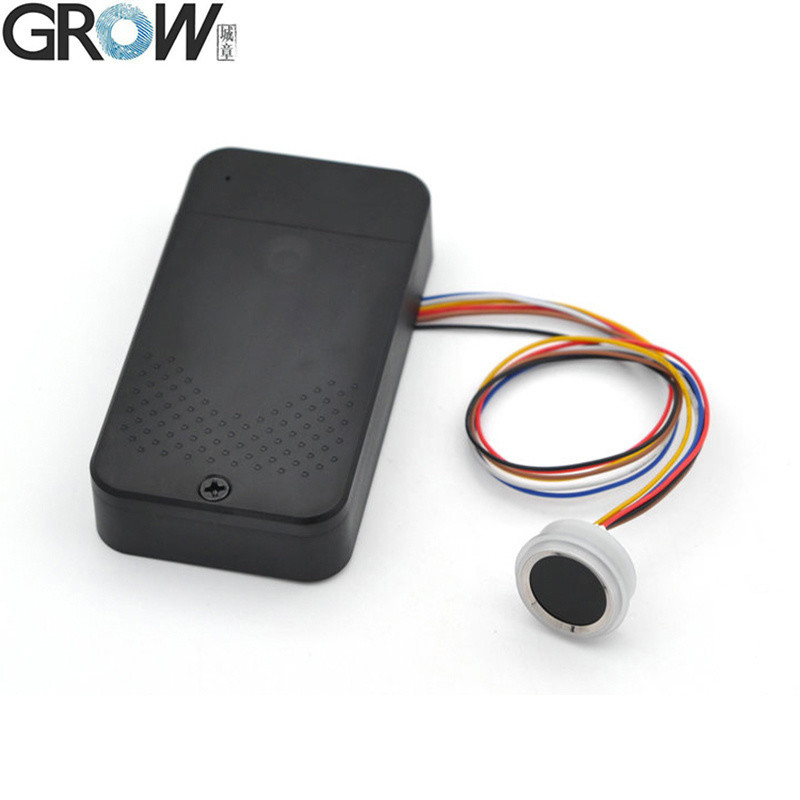

बढ़ें K236-A+R502-F बैटरी एमिन/उपयोगकर्ता DC6V 4*AAA K236-A फिंगरप्रिंट कंट्रोल बोर्ड+R502-F वाटरप्रूफ छोटा फिंगरप्रिंट मॉड्यूल

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
प्रमाणन: CE
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: कार्टून
प्रसव के समय: पीक सीजन लीड टाइम: 15 कार्यदिवसों के भीतर ऑफ सीजन लीड टाइम: 15 कार्यदिवसों के भीतर
भुगतान शर्तें: टी/टी, पेपैल
आपूर्ति की क्षमता: 5000
विस्तार जानकारी
मॉडल नं.: K236-ए+R502-एफ स्क्रीन: चित्र के जैसे
संचार इंटरफ़ेस: आरएस232, यूएसबी फिंगरप्रिंट क्षमता: 80
विद्युत आपूर्ति: डीसी 6V (4*AAA बैटरी) स्टैंडबाय करंट: <7ua
आउटपुट: डीसी5-6V, 300mA K236-a आकार: 87*47.1*16.5मिमी
R502-F आकार: व्यास 21.5मिमी परिवहन पैकेज: मानक निर्यात दफ़्ती पैकेज
विनिर्देश: डीसी 6V (4*AAA बैटरी) ट्रेडमार्क: बढ़ना
उत्पत्ति: चीन एचएस कोड: 8471609000
आपूर्ति की क्षमता: 5000 आवाज सेवा: बिना आवाज़ सेवा के
घड़ी: बिना घड़ी के रंग: चित्र के जैसे
नमुने: US$ 23.4/पीस 1 पीस(न्यूनतम ऑर्डर) | अनुकूलन: उपलब्ध -- अनुकूलित अनुरोध
शिपिंग लागत: शिपिंग लागत और अनुमानित डिलीवरी समय के बारे में। भुगतान विधि: प्रारंभिक भुगतान पूर्ण भुगतान
मुद्रा: अमेरिकी डॉलर$ वापसी एवं धनवापसी: आप उत्पाद प्राप्त होने के 30 दिन बाद तक रिफंड के लिए आवेदन कर सकते हैं।

उत्पाद विवरण

बढ़ें K236-A+R502-F बैटरी एमिन/उपयोगकर्ता DC6V 4*AAA K236-A फिंगरप्रिंट कंट्रोल बोर्ड+R502-F वाटरप्रूफ छोटा फिंगरप्रिंट मॉड्यूल 0

K236-A तकनीकी पैरामीटर

*K236-A फिंगरप्रिंट कंट्रोल बोर्ड, बैटरी बॉक्स और सर्किट बोर्ड को एकीकृत करके और कम बिजली की खपत डिजाइन का उपयोग करता है।
*बिजली की आपूर्ति 4*एएए बैटरी है।
*प्रशासक और उपयोगकर्ता फिंगरप्रिंट फ़ंक्शन है।
*इलेक्ट्रॉनिक लॉक बॉडी, रिले और अन्य उपकरणों के लिए उपयुक्त, दो आउटपुट मोड का चयन किया जा सकता है।
*K236-A का उपयोग R502-A, R502-AW, R502-F, R503, R503-M22 फिंगरप्रिंट मॉड्यूल के साथ किया जा सकता है।


·बिजली की आपूर्ति: DC 6V (4*एएए बैटरी)
·कंट्रोल बोर्ड स्टैंड बाय करंट: <7uA
·फिंगरप्रिंट क्षमता:
   प्रशासक फिंगरप्रिंट: 20 टुकड़े
   उपयोगकर्ता फिंगरप्रिंट: 60 टुकड़े
·आउटपुट: DC5-6V, 300mA

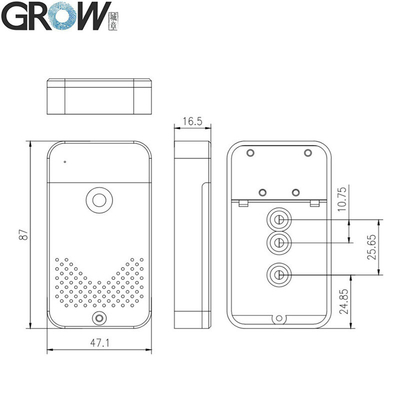

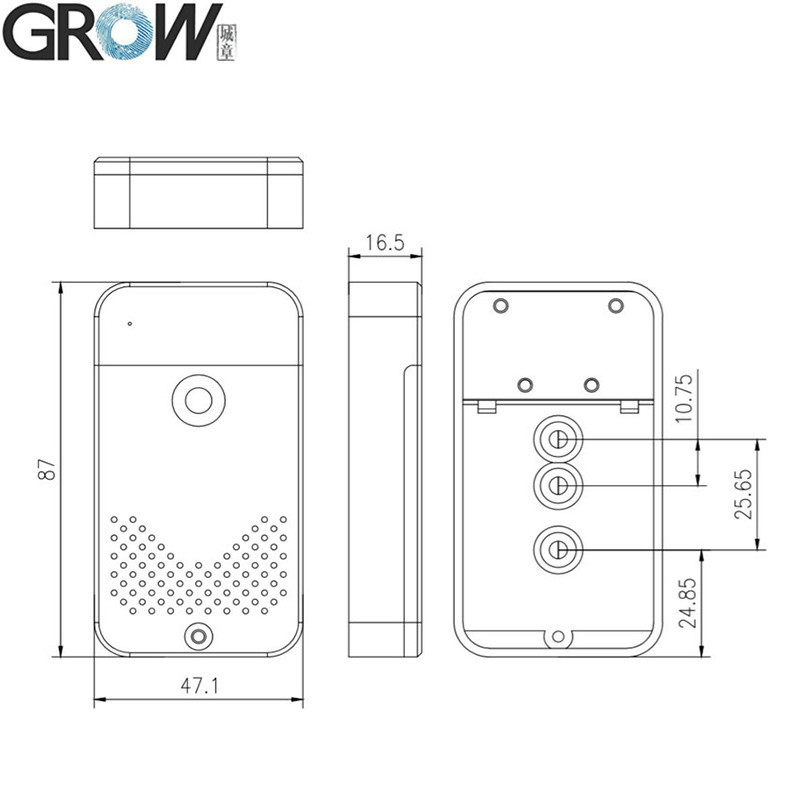

·आकार: 87*47.1*16.5mm

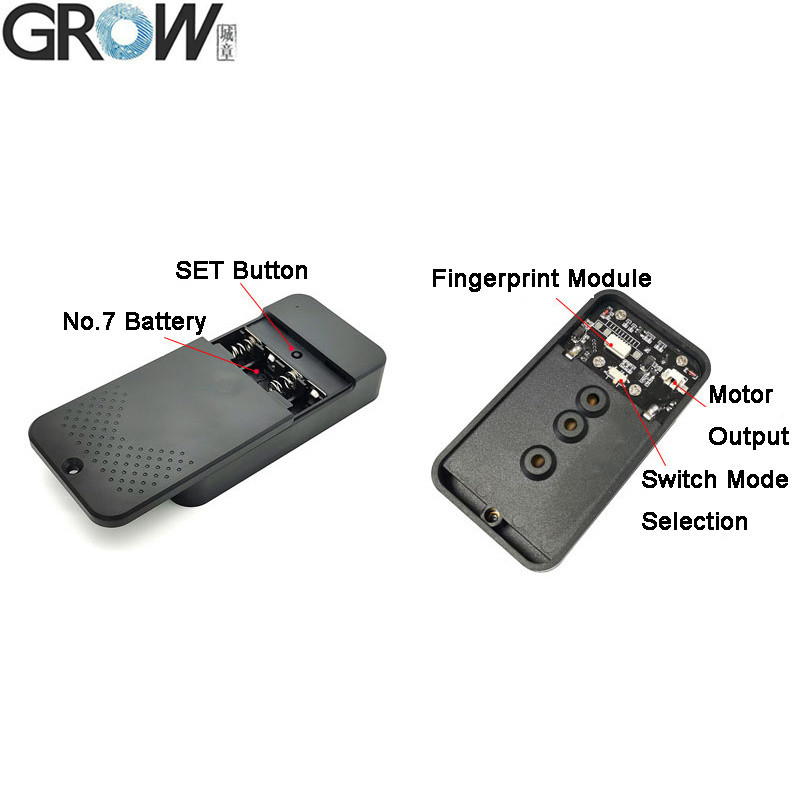

K236-A संचालन निर्देश

1. प्रशासक फिंगरप्रिंट पंजीकृत करें: SET बटन को संक्षेप में दबाएं, सिस्टम प्रशासक पंजीकरण स्थिति में और नीला संकेतक प्रकाश तेजी से चमकता है, फिंगरप्रिंट संग्रह क्षेत्र में कई बार एक ही उंगली रखें जब तक कि संगीत सुनाई न दे जिसका अर्थ है फिंगरप्रिंट पंजीकरण सफल। फिंगरप्रिंट को लगातार पंजीकृत किया जा सकता है। यदि फिंगरप्रिंट जोड़ने की आवश्यकता नहीं है, तो बाहर निकलने के लिए कुछ सेकंड प्रतीक्षा करें।
2. उपयोगकर्ता फिंगरप्रिंट पंजीकृत करें: प्रशासक फिंगरप्रिंट को तब तक दबाएं जब तक कि नीला संकेतक प्रकाश तेजी से चमक न जाए और संगीत सुनाई न दे, इसका मतलब है कि उपयोगकर्ता फिंगरप्रिंट जोड़ सकते हैं। फिंगरप्रिंट संग्रह क्षेत्र में कई बार एक ही उपयोगकर्ता उंगली रखें जब तक कि संगीत सुनाई न दे जिसका अर्थ है फिंगरप्रिंट पंजीकरण सफल। फिंगरप्रिंट को लगातार पंजीकृत किया जा सकता है। यदि फिंगरप्रिंट जोड़ने की आवश्यकता नहीं है, तो बाहर निकलने के लिए कुछ सेकंड प्रतीक्षा करें।

3. उपयोगकर्ता फिंगरप्रिंट हटाएं: प्रशासक फिंगरप्रिंट को तब तक दबाएं जब तक कि लाल संकेतक प्रकाश तेजी से चमक न जाए और "Di" सुनाई दे, उंगली हटा दें, लाल संकेतक प्रकाश धीरे-धीरे चमकता है, फिर से उंगली दबाएं, "Di-Di-Di" और संगीत सुनें, इसका मतलब है कि उपयोगकर्ता फिंगरप्रिंट हटा दिए गए हैं।

4. फ़ैक्टरी डिफ़ॉल्ट पर वापस जाएँ: SET बटन को तब तक दबाकर रखें जब तक कि "Di-Di-Di" बीप सुनाई न दे और बटन छोड़ दें, इसका मतलब है कि प्रारंभिक ऑपरेशन सफल है।

5. मोड चयन: टॉगल स्विच द्वारा सेट करें:

[दाएं]: DC5V आउटपुट करें और 0.5 सेकंड रखें; 5 सेकंड रुकें, फिर माइनसवोल्टेज आउटपुट करें और 0.5 सेकंड रखें।

[बाएं]: उंगली हटाने तक DC5V आउटपुट रखना।

ध्यान दें:
1. जब वोल्टेज DC4.7V से कम हो, तो लाल बत्ती जलती है, इसका मतलब है कम वोल्टेज चेतावनी।
2. "[बाएं]" मोड में, जब उपयोगकर्ता फिंगरप्रिंट को पंजीकृत/हटाने की आवश्यकता होती है, तो प्रशासक फिंगरप्रिंट को सफलतापूर्वक दबाने के बाद, उंगली उठाएं और फिर उसी प्रशासक उंगली को तब तक दबाएं जब तक कि नीला/लाल संकेतक प्रकाश तेजी से चमक न जाए और संगीत सुनाई न दे, फिर यह उपयोगकर्ता फिंगरप्रिंट को पंजीकृत/हटा सकता है।
3. फ़ैक्टरी डिफ़ॉल्ट होने पर कोई भी फिंगरप्रिंट इस्तेमाल किया जा सकता है, और फिंगरप्रिंट पंजीकृत होने के बाद यह फ़ंक्शन अक्षम हो जाता है।



R502-F विशिष्टता
मॉडल
R502-F
प्रकार
कैपेसिटिव फिंगरप्रिंट मॉड्यूल
इंटरफ़ेस
UART(TTL)
रिज़ॉल्यूशन
508 DPI
वोल्टेज
DC 3.3V
फिंगरप्रिंट क्षमता
200
सेंसिंग सरणी
192*192 पिक्सेल
कार्यकारी धारा
20mA
स्टैंडबाय करंट
विशिष्ट स्पर्श स्टैंडबाय वोल्टेज: 3.3V, औसत करंट: 2uA

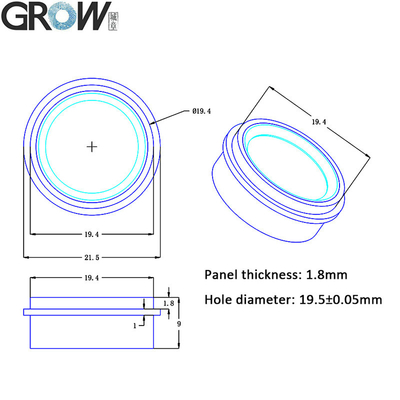

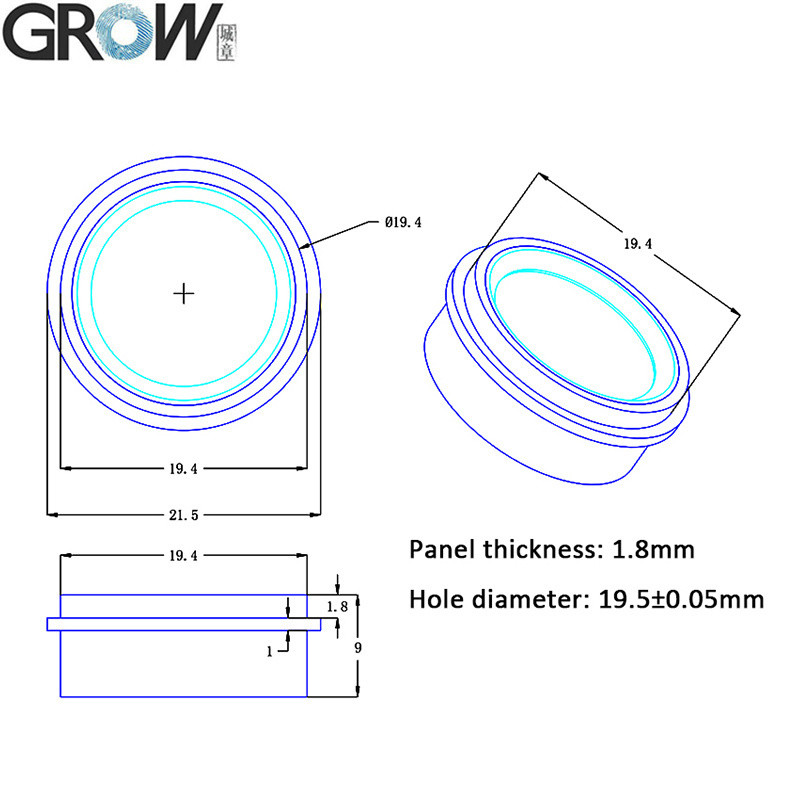

फिंगरप्रिंट मॉड्यूल बाहरी आकार
व्यास 21.5 (मिमी)
फिंगरप्रिंट मॉड्यूल आंतरिक आकार
व्यास 19.5 (मिमी)
फिंगरप्रिंट मॉड्यूल ऊंचाई
9 (मिमी)
प्रभावी संग्रह क्षेत्र
व्यास 15.5 (मिमी)

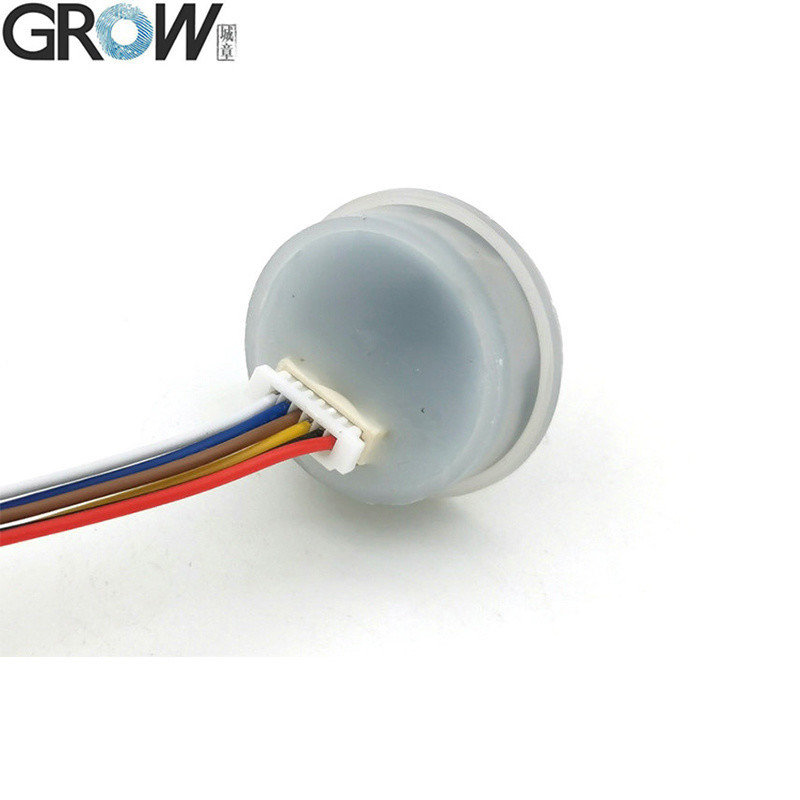

कनेक्टर
SH 1.0-6Pin
एलईडी नियंत्रण
हाँ

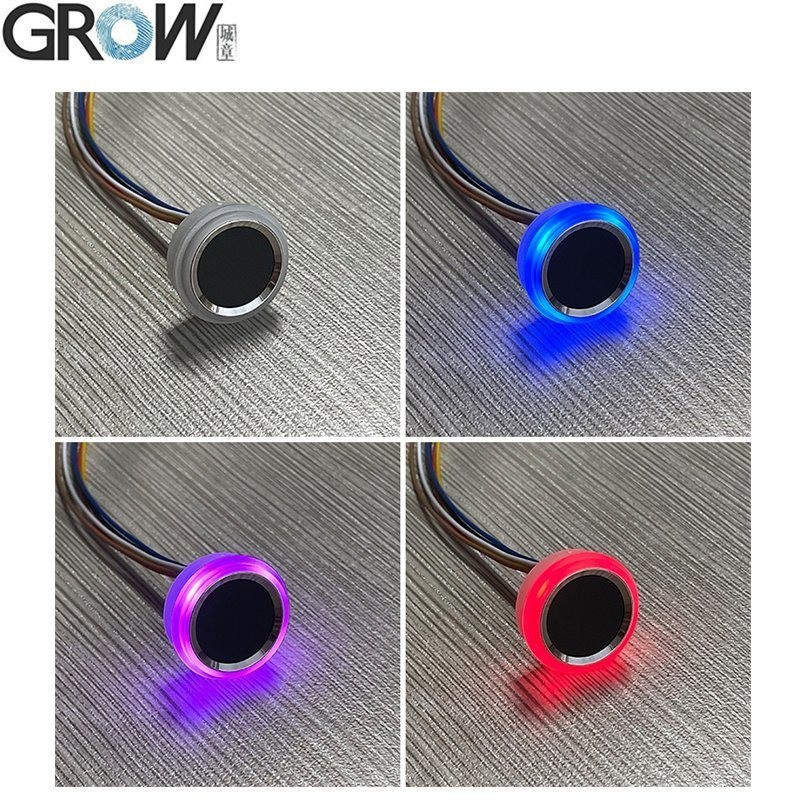

एलईडी रंग
नीला और लाल
स्कैनिंग गति
< 0.2 सेकंड
सत्यापन गति
< 0.3 सेकंड
मिलान विधि
1:1; 1:N
FRR
≤1%
FAR
≤0.001%
कार्य वातावरण
-20C ---60C
कार्य आर्द्रता
10-85%
एंटी-स्टैटिक क्षमता
15KV
घर्षण प्रतिरोध तीव्रता
1 मिलियन बार
संचार बॉड दर (UART):
(9600 × N) bps जहाँ N = 1 ~ 12 (डिफ़ॉल्ट N = 6, यानी 57600bps)



 फ़ाइलें:
·Arduino, Android, .Net, Windows और इसी तरह के लिए मुफ्त संदर्भ SDK फ़ाइलें प्रदान करें।
·उपयोगकर्ता मैनुअल प्रदान करें


यदि SDK फ़ाइलों की आवश्यकता है, तो कृपया हमसे संपर्क करें।
