गोल फिंगरप्रिंट कंट्रोल बोर्ड R503 200 क्षमता पहुंच नियंत्रण

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
प्रमाणन: CE
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: कार्टून
प्रसव के समय: पीक सीजन लीड टाइम: 15 कार्यदिवसों के भीतर ऑफ सीजन लीड टाइम: 15 कार्यदिवसों के भीतर
भुगतान शर्तें: टी/टी, पेपैल
आपूर्ति की क्षमता: 5000
विस्तार जानकारी
Model NO.: KS220-L स्क्रीन: चित्र के जैसे
संचार इंटरफ़ेस: RS232 Fingerprint Capacity: 200 or 120
Power Supply: DC 30-75V Stand-by Current for Control Board: 3.5mA
Output: Relay Transport Package: Standard Export Carton Package
Specification: Power supply: DC 30-75V ट्रेडमार्क: बढ़ना
Origin: China एचएस कोड: 8471609000
Supply Ability: 5000 पैकेज का आकार: 13.00सेमी * 8.00सेमी * 9.00सेमी
Package Gross Weight: 0.100kg Voice Service: Without Voice Service
घड़ी: बिना घड़ी के Color: as Picture
Samples: US$ 7/Piece 1 Piece(Min.Order) | Customization: Available | Customized Request
Shipping Cost: about shipping cost and estimated delivery time. Payment Method: Initial Payment Full Payment
Currency: US$ Return&refunds: You can apply for a refund up to 30 days after receipt of the products.
प्रमुखता देना:

गोल फिंगरप्रिंट कंट्रोल बोर्ड

,

200 क्षमता एम्बेडेड फिंगरप्रिंट मॉड्यूल

,

घुमावदार एम्बेडेड फिंगरप्रिंट मॉड्यूल


उत्पाद विवरण

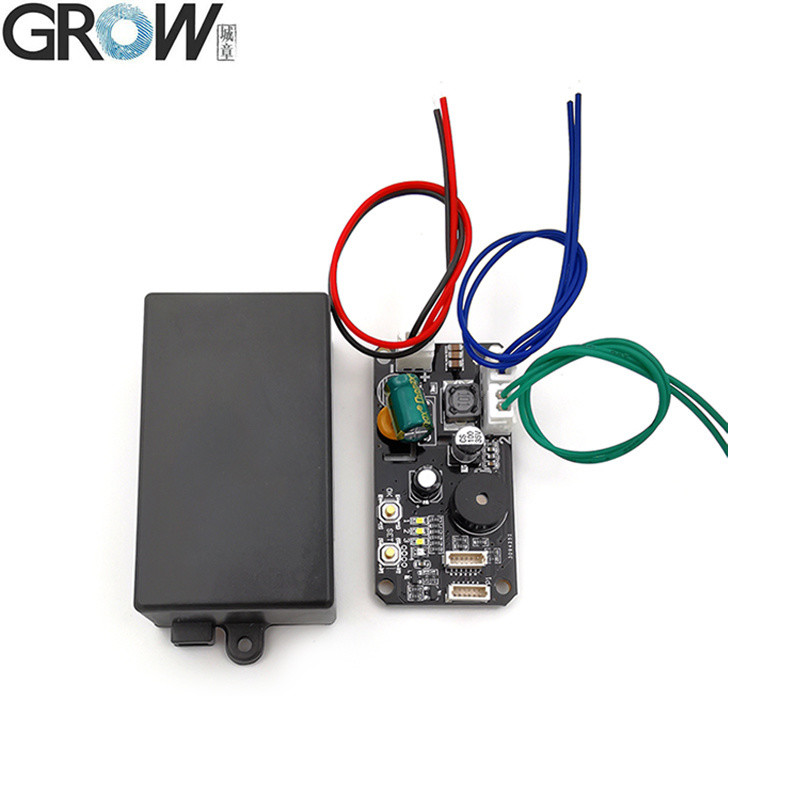

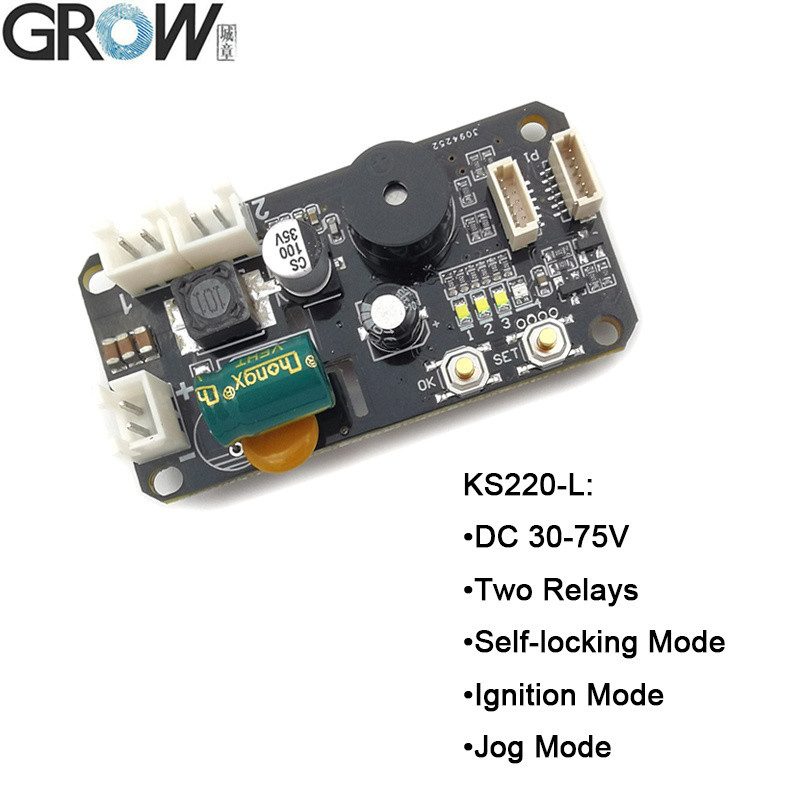

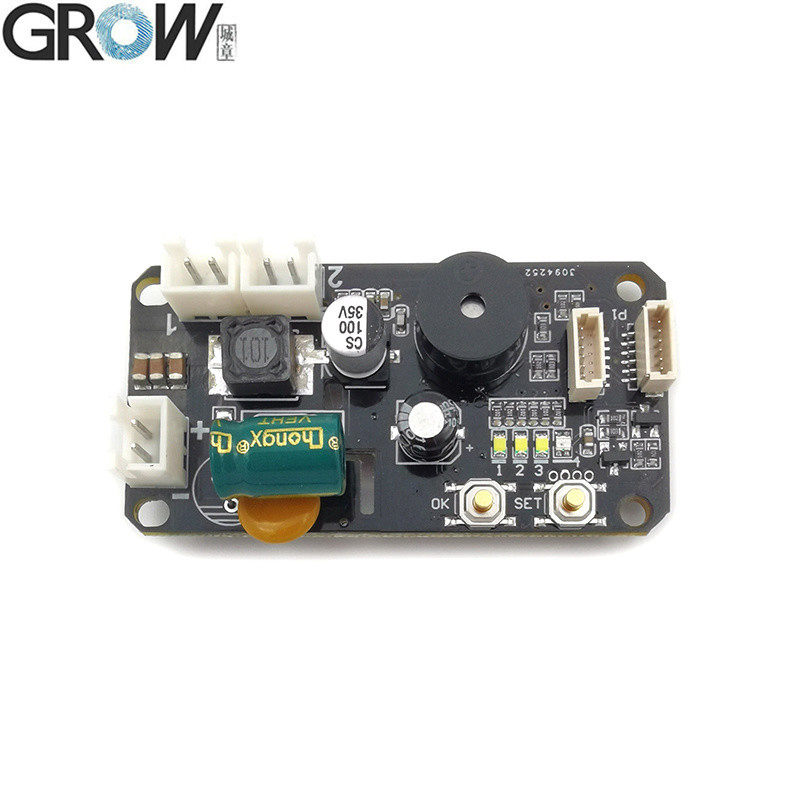

KS220-L DC30-75V फिंगरप्रिंट कंट्रोल बोर्ड 2 रिले स्व-लॉकिंग/जॉग/इग्निशन मोड



Ks220-L DC30-75V Fingerprint Control Board 2 Relays Self-Locking/Jog/Ignition Mode

KS220-L तकनीकी पैरामीटर
तकनीकी पैरामीटरः
·पावर सप्लाईः DC 30-75V
·स्टैंडबाय करंटः 3.5mA
·फिंगरप्रिंट क्षमताः
·प्रशासक फिंगरप्रिंटः 10 टुकड़े
·उपयोगकर्ता के अंगूठे के निशानः R503/R502-F:190 टुकड़े R558/R558S:110 टुकड़े
·आउटपुटः रिले
रिले मोडः स्व-लॉकिंग मोड, इग्निशन मोड, जॉग मोड

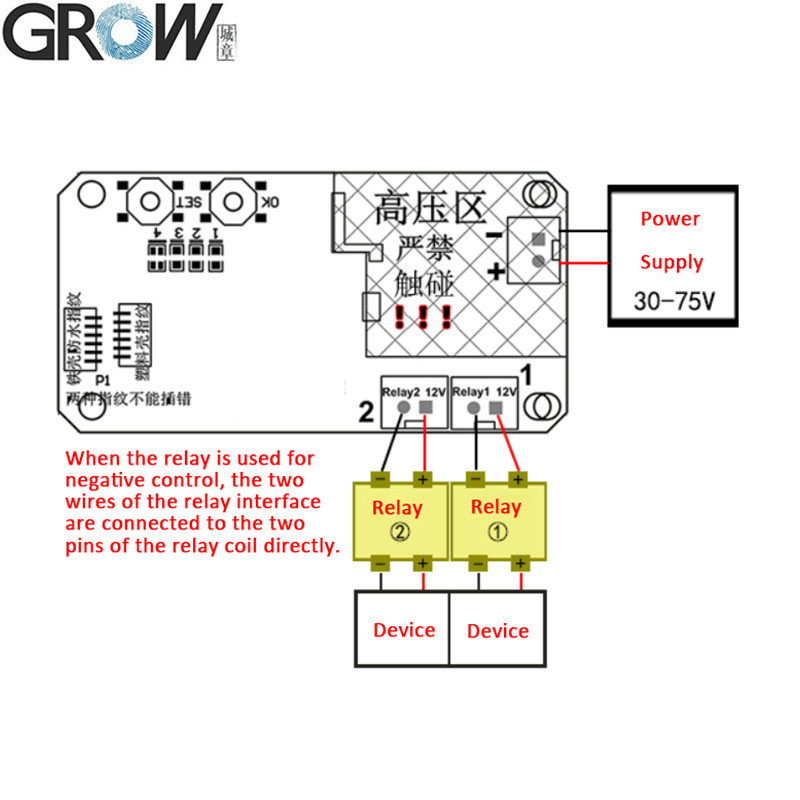

DC30-75V, 2 रिले आउटपुट, व्यवस्थापक/उपयोगकर्ता फिंगरप्रिंट, जॉग मोड, स्व-लॉकिंग मोड, इग्निशन मोड

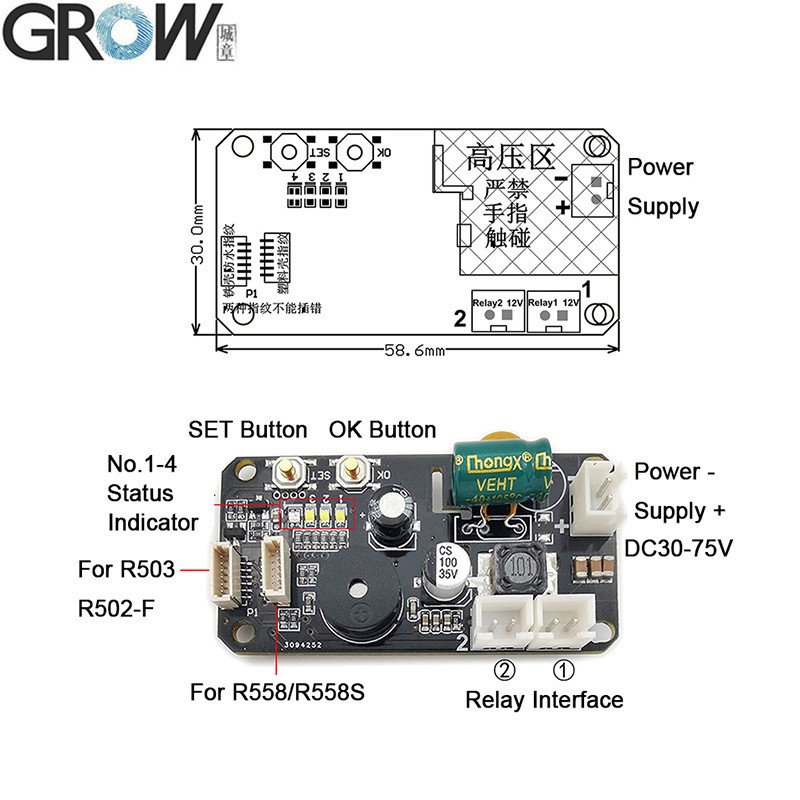

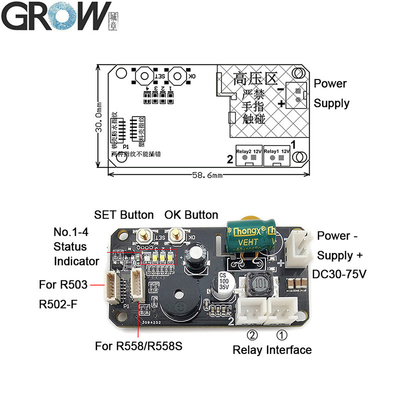

KS220-L संचालन निर्देश
(फैक्टरी कार्यरत स्थिति में, नंबर 1 रिले स्व-लॉकिंग मोड में, नंबर 2 रिले इग्निशन मोड में)
1. रजिस्टर प्रशासक उंगलियों के निशानःसंक्षिप्त दबाएँ SET बटन, संख्या 4 स्थिति संकेतक नीले रंग से पता चलता है, तो पुष्टि करने के लिए OK बटन दबाएं, अब फिंगरप्रिंट मॉड्यूल एलईडी फ्लैश,एक ही प्रशासन उंगली कई बार के साथ उंगली के निशान संग्रह क्षेत्र में डाल जब तक संगीत सुनने का मतलब उंगली के निशान पंजीकरण सफल. फिंगरप्रिंट लगातार पंजीकृत किया जा सकता है और यह 10 टुकड़े प्रशासक फिंगरप्रिंट पंजीकृत कर सकते हैं; यदि फिंगरप्रिंट और अधिक जोड़ने की कोई आवश्यकता नहीं है, बाहर निकलने के लिए कुछ सेकंड प्रतीक्षा करें।यदि प्रशासक पूरी तरह से पंजीकृत है,यह स्वचालित रूप से "DiDiDi" सुनने के बाद व्यवस्थापक पंजीकरण स्थिति से बाहर निकल जाएगा. यह उपयोगकर्ता फिंगरप्रिंट पंजीकरण शुरू कर देगा यदि आप फिर से SET बटन दबाएं.व्यवस्थापक फिंगरप्रिंट अनलॉक समारोह नहीं है, केवल फिंगरप्रिंट पंजीकरण या हटाने के लिए प्रयोग किया जाता है. व्यवस्थापक फिंगरप्रिंट बैंगनी अंगूठी एलईडी दिखाता है, उपयोगकर्ता फिंगरप्रिंट नीली अंगूठी एलईडी दिखाता है.

2. रजिस्टर उपयोगकर्ता फिंगरप्रिंटःजब तक मॉड्यूल नीली सूचक रोशनी नहीं दिखाता और संगीत सुनता है, तब तक प्रशासक के फिंगरप्रिंट को दबाएं, इसका मतलब है कि उपयोगकर्ता फिंगरप्रिंट जोड़ सकते हैं।एक ही उपयोगकर्ता उंगली कई बार उंगली के निशान संग्रह क्षेत्र में जब तक संगीत सुनने का मतलब है उंगली के निशान पंजीकरण सफल.फिंगरप्रिंट को लगातार पंजीकृत किया जा सकता है जब सिस्टम रजिस्टर स्थिति में हो; यदि कोई जरूरत नहीं है तो फिंगरप्रिंट को और जोड़ने के लिए, कुछ सेकंड प्रतीक्षा करें।

3.उपयोगकर्ता के फिंगरप्रिंट को मिटाएँःजब तक मॉड्यूल लाल संकेत प्रकाश नहीं दिखाता और "डिडिडी" बीप और संगीत सुनता है, तब तक प्रशासक के फिंगरप्रिंट को दबाएं, जिसका अर्थ है कि उपयोगकर्ता के फिंगरप्रिंट हटा दिए जाते हैं।

4.फैक्टरी डिफ़ॉल्ट पर वापसःSET बटन को बार-बार दबाएं,जब तक कि NO.4 स्थिति संकेतक लाल रंग का न हो जाए।तब लंबे समय तक OK बटन दबाएँ जब तक फिंगरप्रिंट मॉड्यूल लाल सूचक प्रकाश तेजी से फ्लैश दिखाता है और संगीत सुनने का मतलब है आरंभिकरण ऑपरेशन सफल.

5रिले 1 का उपयोग कैसे करें:संक्षिप्त प्रेस पंजीकृत उपयोगकर्ता फिंगरप्रिंट. फिंगरप्रिंट मॉड्यूल हरे रंग की रोशनी दिखाता है.

6रिले 2 का उपयोग कैसे करेंःलंबे समय तक दबाएँ पंजीकृत उपयोगकर्ता के फिंगरप्रिंट. फिंगरप्रिंट मॉड्यूल नीली रोशनी दिखाता है.

नोटः
1किसी भी फिंगरप्रिंट का उपयोग कारखाने की स्थिति में किया जा सकता है, लेकिन फिंगरप्रिंट पंजीकृत होने के बाद यह कार्य अमान्य हो जाएगा।



उत्पाद फ़ाइलें

·Arduino, Android,.Net, Windows आदि के लिए निःशुल्क संदर्भ SDK फ़ाइलें प्रदान करें।
·उपयोगकर्ता मैनुअल प्रदान करें

आप इस वेबसाइट लिंक से KS220-L उपयोगकर्ता पुस्तिका डाउनलोड कर सकते हैंः
https://hzgrow.en.made-in-china.com

यदि आपको एसडीके फ़ाइलों की आवश्यकता है, तो कृपया हमसे संपर्क करें।


Ks220-L DC30-75V Fingerprint Control Board 2 Relays Self-Locking/Jog/Ignition ModeKs220-L DC30-75V Fingerprint Control Board 2 Relays Self-Locking/Jog/Ignition Mode
Ks220-L DC30-75V Fingerprint Control Board 2 Relays Self-Locking/Jog/Ignition Mode
Ks220-L DC30-75V Fingerprint Control Board 2 Relays Self-Locking/Jog/Ignition Mode
Ks220-L DC30-75V Fingerprint Control Board 2 Relays Self-Locking/Jog/Ignition ModeKs220-L DC30-75V Fingerprint Control Board 2 Relays Self-Locking/Jog/Ignition Mode
Ks220-L DC30-75V Fingerprint Control Board 2 Relays Self-Locking/Jog/Ignition ModeKs220-L DC30-75V Fingerprint Control Board 2 Relays Self-Locking/Jog/Ignition ModeKs220-L DC30-75V Fingerprint Control Board 2 Relays Self-Locking/Jog/Ignition Mode
Ks220-L DC30-75V Fingerprint Control Board 2 Relays Self-Locking/Jog/Ignition Mode
