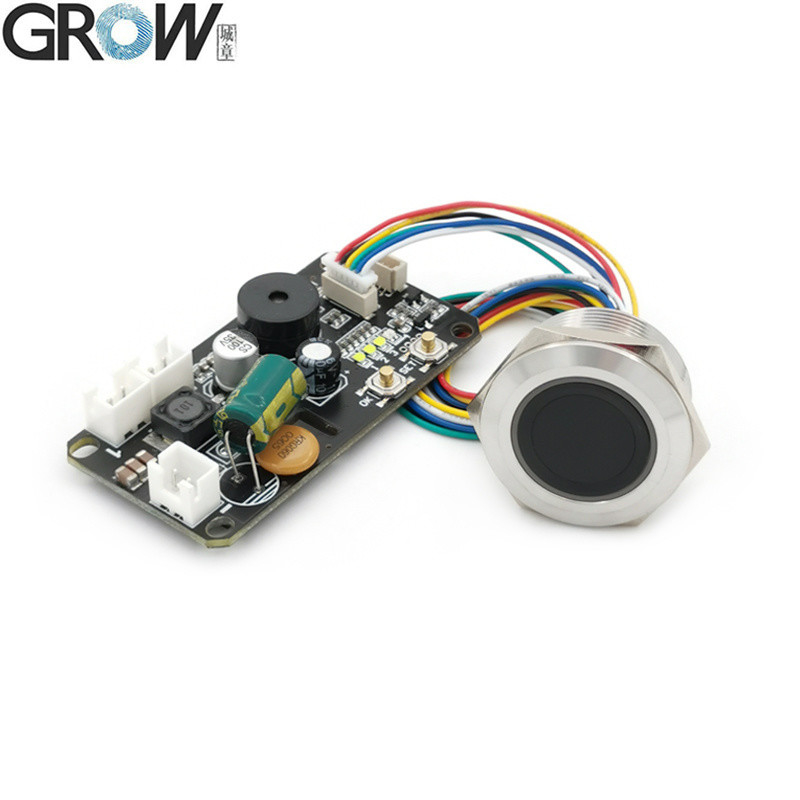

मानक उच्च सटीकता Arduino फिंगरप्रिंट मॉड्यूल फिंगरप्रिंट स्कैनर मॉड्यूल

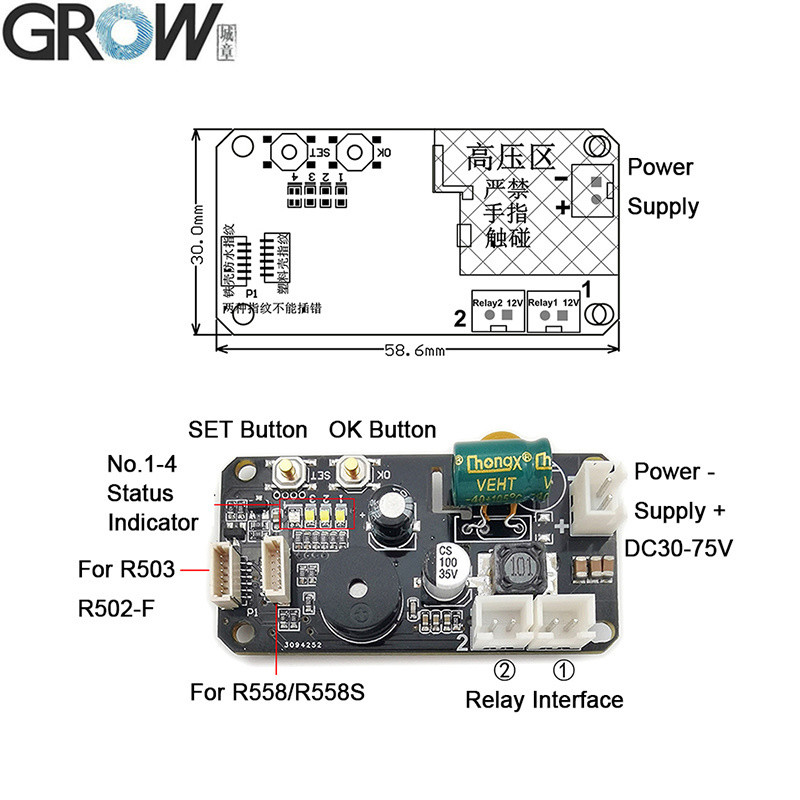

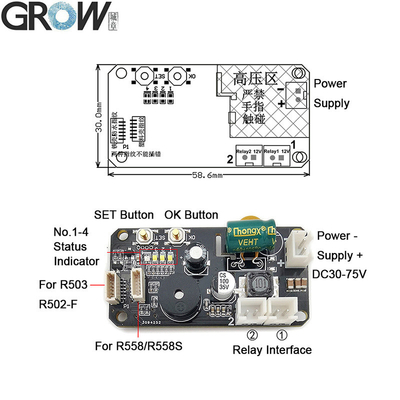

KS220-L तकनीकी पैरामीटर
तकनीकी पैरामीटरः
·पावर सप्लाईः DC 30-75V
·स्टैंडबाय करंटः 3.5mA
·फिंगरप्रिंट क्षमताः
·प्रशासक फिंगरप्रिंटः 10 टुकड़े

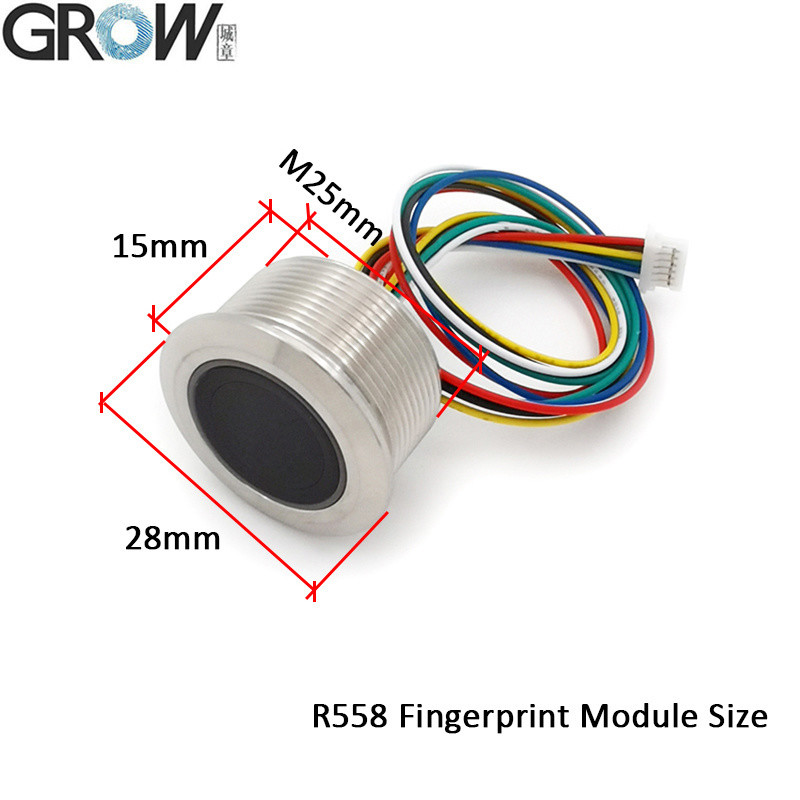

·उपयोगकर्ता के अंगूठे के निशानः R503/R502-F:190 टुकड़े R558/R558S:110 टुकड़े
·आउटपुटः रिले
रिले मोडः स्व-लॉकिंग मोड, इग्निशन मोड, जॉग मोड

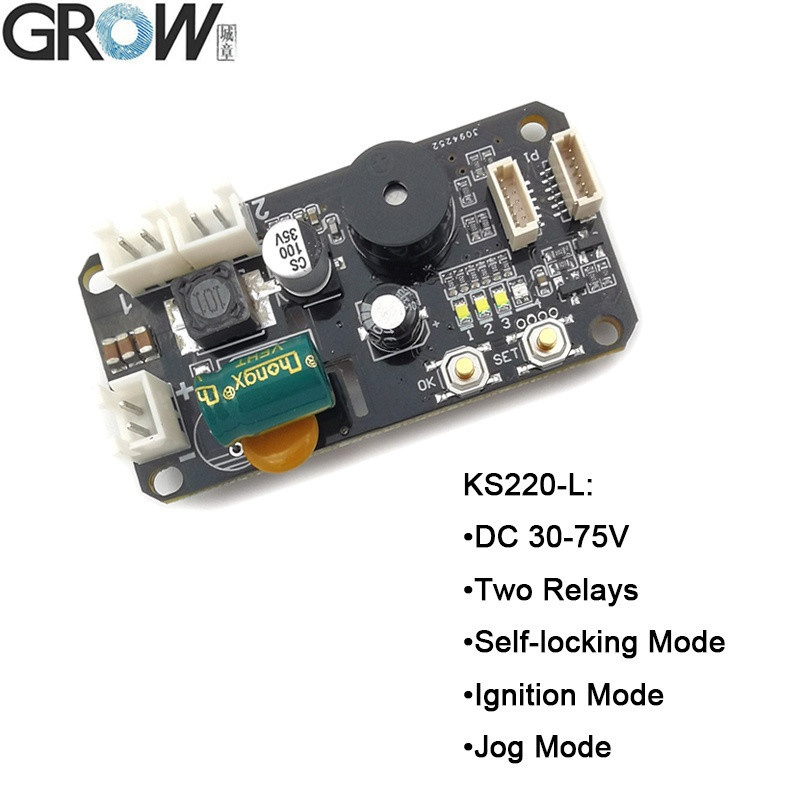

DC30-75V, 2 रिले आउटपुट, व्यवस्थापक/उपयोगकर्ता फिंगरप्रिंट, जॉग मोड, स्व-लॉकिंग मोड, इग्निशन मोड

KS220-L संचालन निर्देश
(फैक्टरी कार्यरत स्थिति में, नंबर 1 रिले स्व-लॉकिंग मोड में, नंबर 2 रिले इग्निशन मोड में)
1. रजिस्टर प्रशासक उंगलियों के निशानःसंक्षिप्त दबाएँ SET बटन, संख्या 4 स्थिति संकेतक नीले रंग से पता चलता है, तो पुष्टि करने के लिए OK बटन दबाएं, अब फिंगरप्रिंट मॉड्यूल एलईडी फ्लैश,एक ही प्रशासन उंगली कई बार के साथ उंगली के निशान संग्रह क्षेत्र में डाल जब तक संगीत सुनने का मतलब उंगली के निशान पंजीकरण सफल. फिंगरप्रिंट लगातार पंजीकृत किया जा सकता है और यह 10 टुकड़े प्रशासक फिंगरप्रिंट पंजीकृत कर सकते हैं; यदि फिंगरप्रिंट और अधिक जोड़ने की कोई आवश्यकता नहीं है, बाहर निकलने के लिए कुछ सेकंड प्रतीक्षा करें।यदि प्रशासक पूरी तरह से पंजीकृत है,यह स्वचालित रूप से "DiDiDi" सुनने के बाद व्यवस्थापक पंजीकरण स्थिति से बाहर निकल जाएगा. यह उपयोगकर्ता फिंगरप्रिंट पंजीकरण शुरू कर देगा यदि आप फिर से SET बटन दबाएं.व्यवस्थापक फिंगरप्रिंट अनलॉक समारोह नहीं है, केवल फिंगरप्रिंट पंजीकरण या हटाने के लिए प्रयोग किया जाता है. व्यवस्थापक फिंगरप्रिंट बैंगनी अंगूठी एलईडी दिखाता है, उपयोगकर्ता फिंगरप्रिंट नीली अंगूठी एलईडी दिखाता है.

2. रजिस्टर उपयोगकर्ता फिंगरप्रिंटःजब तक मॉड्यूल नीली सूचक रोशनी नहीं दिखाता और संगीत सुनता है, तब तक प्रशासक के फिंगरप्रिंट को दबाएं, इसका मतलब है कि उपयोगकर्ता फिंगरप्रिंट जोड़ सकते हैं।एक ही उपयोगकर्ता उंगली कई बार उंगली के निशान संग्रह क्षेत्र में जब तक संगीत सुनने का मतलब है उंगली के निशान पंजीकरण सफल.फिंगरप्रिंट को लगातार पंजीकृत किया जा सकता है जब सिस्टम रजिस्टर स्थिति में हो; यदि कोई जरूरत नहीं है तो फिंगरप्रिंट को और जोड़ने के लिए, कुछ सेकंड प्रतीक्षा करें।

3.उपयोगकर्ता के फिंगरप्रिंट को मिटाएँःजब तक मॉड्यूल लाल संकेत प्रकाश नहीं दिखाता और "डिडिडी" बीप और संगीत सुनता है, तब तक प्रशासक के फिंगरप्रिंट को दबाएं, जिसका अर्थ है कि उपयोगकर्ता के फिंगरप्रिंट हटा दिए जाते हैं।

4.फैक्टरी डिफ़ॉल्ट पर वापसःSET बटन को बार-बार दबाएं,जब तक कि NO.4 स्थिति संकेतक लाल रंग का न हो जाए।तब लंबे समय तक OK बटन दबाएँ जब तक फिंगरप्रिंट मॉड्यूल लाल सूचक प्रकाश तेजी से फ्लैश दिखाता है और संगीत सुनने का मतलब है आरंभिकरण ऑपरेशन सफल.

5रिले 1 का उपयोग कैसे करें:संक्षिप्त प्रेस पंजीकृत उपयोगकर्ता फिंगरप्रिंट. फिंगरप्रिंट मॉड्यूल हरे रंग की रोशनी दिखाता है.

6रिले 2 का उपयोग कैसे करेंःलंबे समय तक दबाएँ पंजीकृत उपयोगकर्ता के फिंगरप्रिंट. फिंगरप्रिंट मॉड्यूल नीली रोशनी दिखाता है.

नोटः
1किसी भी फिंगरप्रिंट का उपयोग कारखाने की स्थिति में किया जा सकता है, लेकिन फिंगरप्रिंट पंजीकृत होने के बाद यह कार्य अमान्य हो जाएगा।
