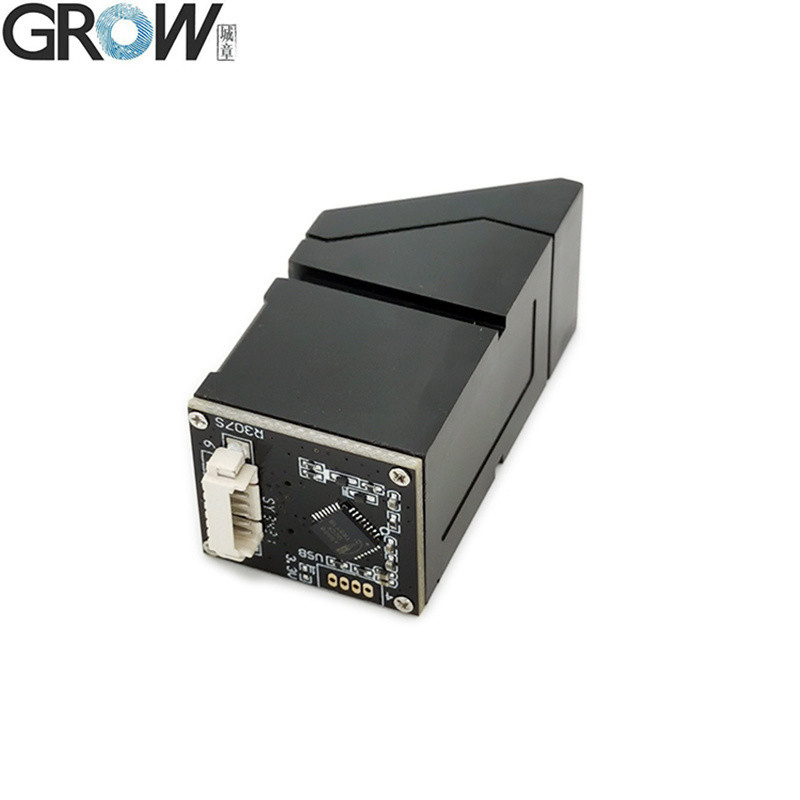

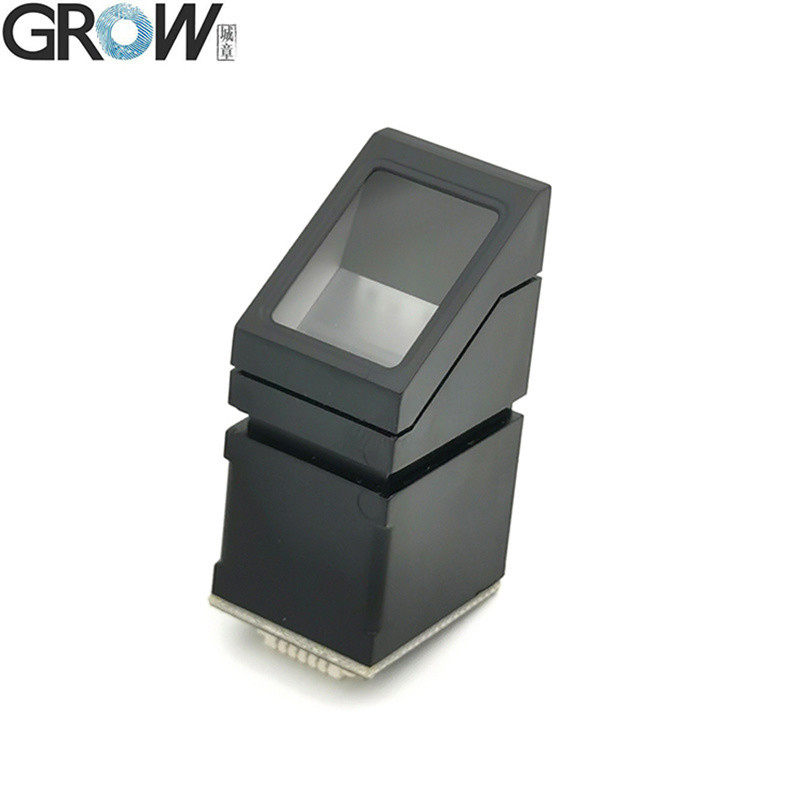

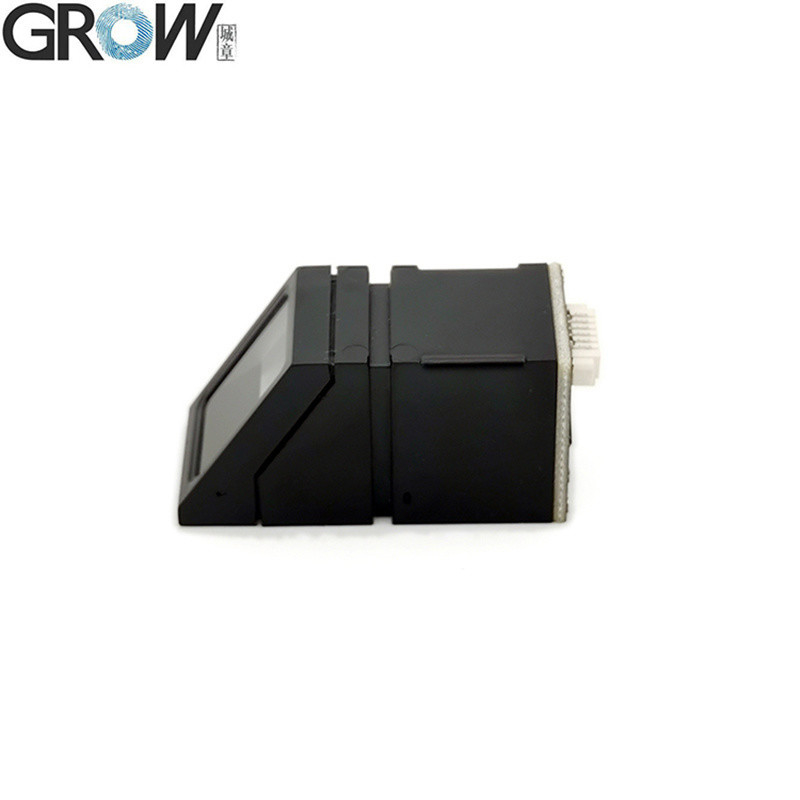

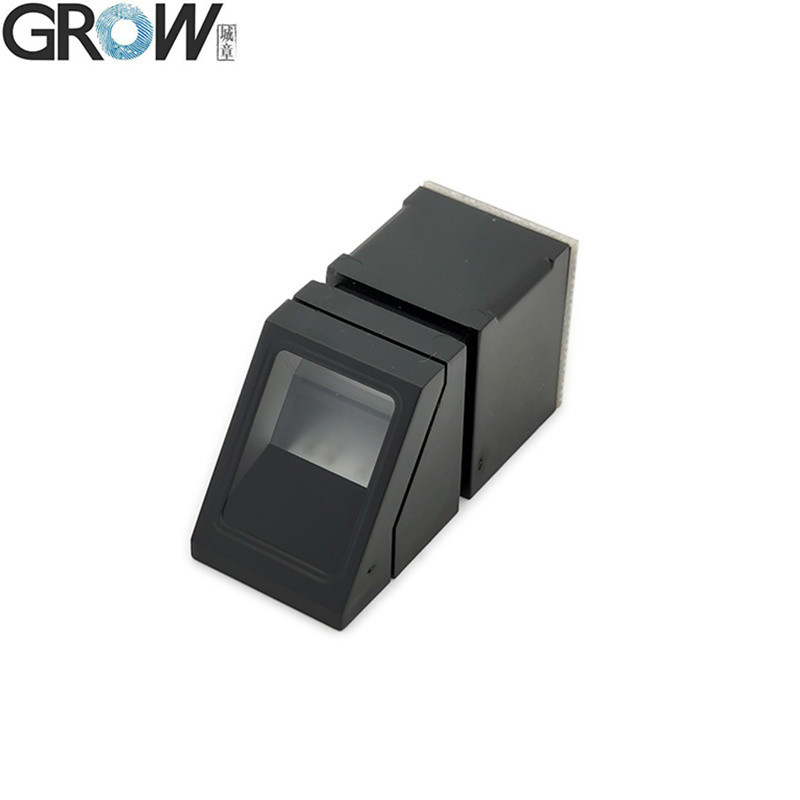

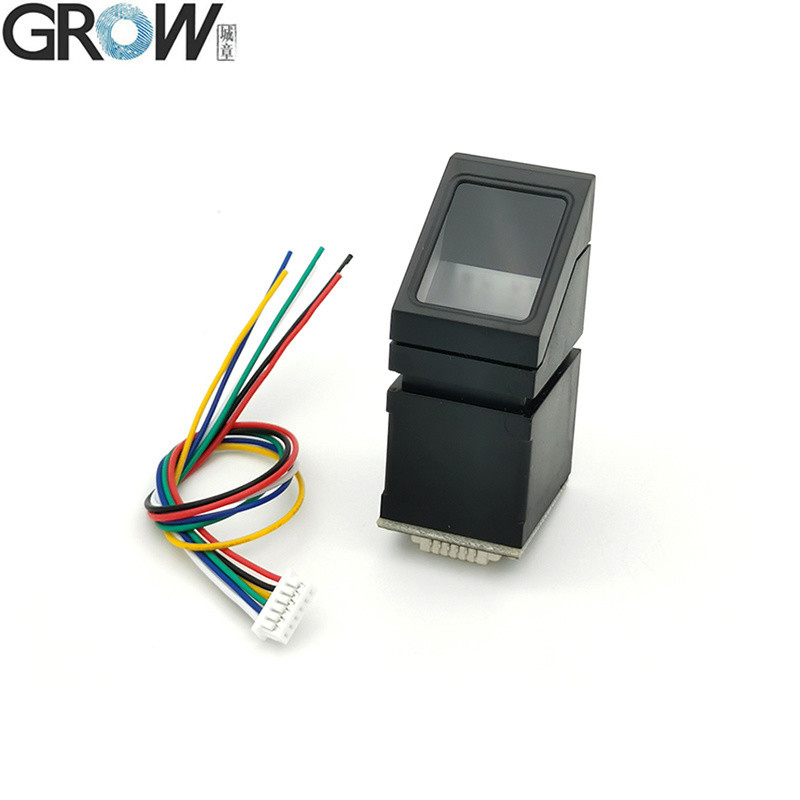

एकीकृत पेशेवर फिंगरप्रिंट रीडर मॉड्यूल एम्बेडेड फिंगरप्रिंट मॉड्यूल

विवरण

1. एकीकृत छवि संग्रह और एल्गोरिथ्म चिप एक साथ, सभी में एक
2. फिंगरप्रिंट रीडर द्वितीयक विकास कर सकता है, विभिन्न प्रकार के अंतिम उत्पादों में एम्बेडेड किया जा सकता है
3. उपयोगकर्ता द्वितीयक विकास कर सकते हैं, विभिन्न प्रकार के अंतिम उत्पादों में एम्बेडेड किया जा सकता है, जैसेः अभिगम नियंत्रण, उपस्थिति, डिपॉजिट डिपॉजिट बॉक्स, कार दरवाजे के ताले
4कम बिजली की खपत, कम लागत, छोटे आकार, उत्कृष्ट प्रदर्शन
5पेशेवर ऑप्टिकल प्रौद्योगिकी, सटीक मॉड्यूल विनिर्माण तकनीक
6. अच्छी छवि प्रसंस्करण क्षमताएं, 500 डीपीआई तक के रिज़ॉल्यूशन तक छवि को सफलतापूर्वक कैप्चर कर सकती हैं
7. फिंगर डिटेक्शन फंक्शन है.
8. R307S फिंगरप्रिंट क्षमताः 1000



R307S फिंगरप्रिंट मॉड्यूल का संक्षिप्त विवरणः
1. फिंगरप्रिंट क्षमताः
R307S फिंगरप्रिंट मॉड्यूल की भंडारण क्षमता 1000 है।

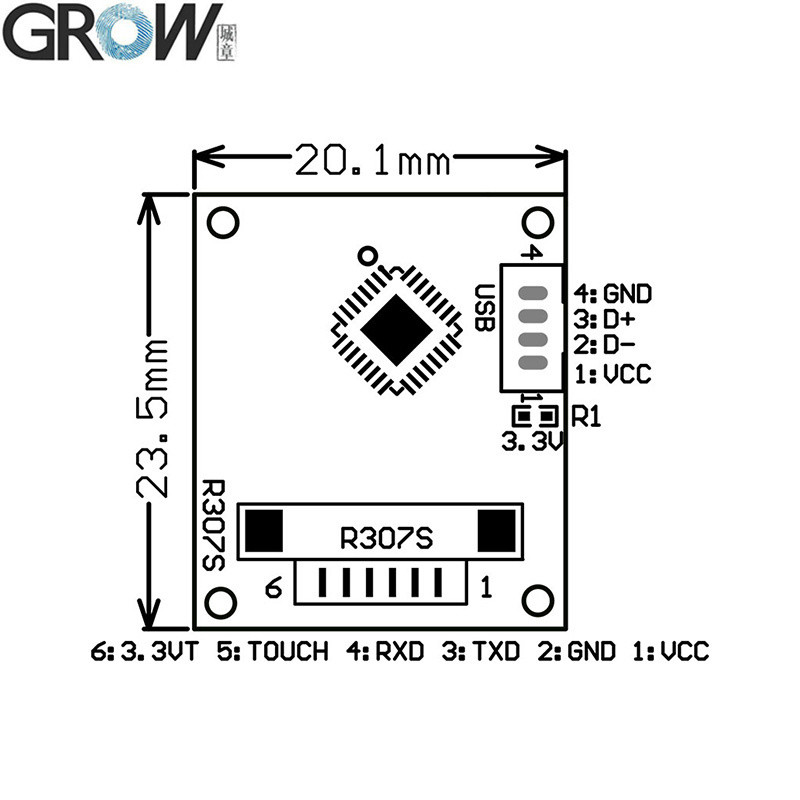

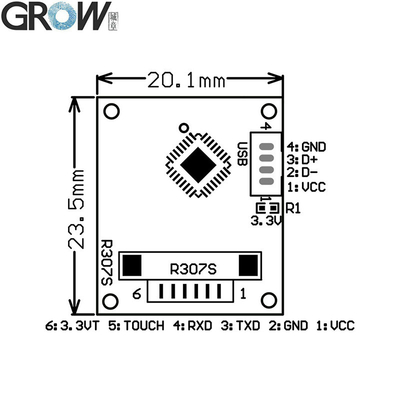

2इंटरफ़ेस का वर्णन:
R307-S फिंगरप्रिंट मॉड्यूल में एक ही समय में RS232 और USB2.0 है। USB2.0 इंटरफ़ेस कंप्यूटर से कनेक्ट हो सकता है;RS232 इंटरफ़ेस TTL स्तर है, और डिफ़ॉल्ट बाउड दर 57600 है, जिसे बदला जा सकता है।कृपया संचार प्रोटोकॉल देखें.यह माइक्रोकंट्रोलर से जुड़ा जा सकता है, जैसे कि एआरएम, डीएसपी और सीरियल पोर्ट वाले अन्य उपकरण, और 3.3 वी और 5 वी के माइक्रोकंट्रोलर को सीधे जोड़ा जा सकता है।कृपया स्तर रूपांतरण पर ध्यान दें, जैसे कि MAX232 सर्किट।

3मॉड्यूल का पता लगाना
फिंगरप्रिंट मॉड्यूल चालू होने के बाद, फिंगरप्रिंट संग्रह विंडो चमकती है, यह दर्शाता है कि स्व-परीक्षण सामान्य है। यदि यह चमकती नहीं है, तो कृपया बिजली की आपूर्ति को ध्यान से जांचें,यह पीछे या गलत तरीके से जुड़ा हुआ है या नहीं. चिप में सामान्य रूप से काम करते समय कुछ गर्मी होती है, यह सामान्य घटना है, उत्पाद ने सख्त परीक्षण पारित किया है, उपयोग करने के लिए आश्वस्त हो सकते हैं।


विनिर्देश

·प्रकारः ऑप्टिकल
·इंटरफेसः यूएसबी/यूएआरटी (TTL तार्किक स्तर)
·रिज़ॉल्यूशनः 500 डीपीआई
·कार्य करंटः सामान्य ≤75 mA
·वोल्टेजः डीसी 4.2-6.0V (या 3.3V)
·फिंगरप्रिंट क्षमताः1000
आयामः 52 * 20 * 22 (मिमी)
·छवि कैप्चर सतहः 15*11 (मिमी)
·बैकलाइटः नीला
सेंसर जीवनः 100 मिलियन बार
·स्थिर संकेतः 15 केवी
·अक्षर फ़ाइल आकारः 256 बाइट्स
·टेम्पलेट आकारः 512 बाइट्स
·सुरक्षा स्तरः 5 (1,2,3,4,5 ((सबसे अधिक))
स्कैनिंग गतिः < 0.3 सेकंड
·सत्यापन गतिः < 0.2 सेकंड
·मिश्रण विधिः 1:N
·FRR (झूठी अस्वीकृति अनुपात): ≤0.1%
·FAR (गलत स्वीकृति अनुपात): ≤0.0001%
·ऑपरेटिंग वातावरण का तापमानः -20°C ---50°C
·RS232 संचार बाउड दरः 9600BPS~115200BPS परिवर्तनीय


फाइलें

·Arduino, Android, Windows, Linux के साथ सभी फिंगरप्रिंट मॉड्यूल समर्थन, नेट आदि।
·मुफ्त एसडीके फाइलें प्रदान करें
·उपयोगकर्ता मैनुअल प्रदान करें
